ÜBER EINE WÜNSCHENSWERTE BERICHTIGUNG AM HARTUNG-REGULATOR. Von Fr. Dubois, Dipl.-Ing., Assistent für Maschinenbau an der eidgen. Techn. Hochschule in Zürich. (Fortsetzung von S. 565 d. Bd.) DUBOIS: Ueber eine wünschenswerte Berichtigung am Hartung-Regulator. Zahlenbeispiel. Es sei ein Regler von Härtung zu entwerfen für die normale Umdrehungszahl n = 208 Umdr./Min. Grundlegende Annahmen: Ungleichförmigkeitsgrad, gewählt: ϑ = 3,8 v. H. = 0,038. Kleinste zulässige Umlaufzahl: n1=208(1ϑ2)=208(10,0382)=204 Umdr./Min..
[Textabbildung Bd. 327, S. 597]

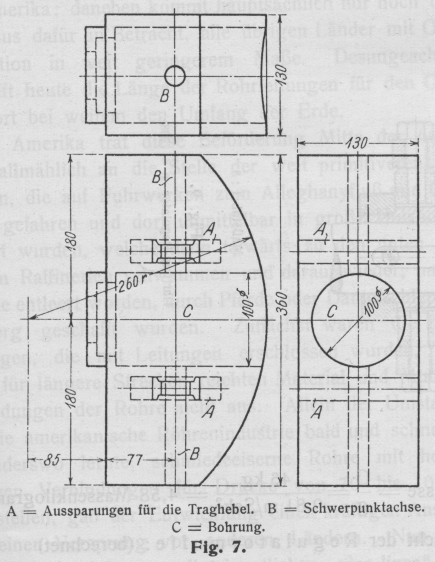

Fig. 7.A = Aussparungen für die Traghebel. B = Schwerpunkachse. C = Bohrung.
Größte zulässige Umlaufzahl: n2=208(1+ϑ12)=208(1+0,0382)=212 Umdr./Min.. entsprechend den Winkelgeschwindigkeiten: ω1=πn130=3,1416×20430=21,363, ω2=πn230=3,1416×21230=22,201.
Hauptdimensionen des Regulators. (Fig. 9 Seite 598.) Schwunggewichte. (Fig. 7.)
[Textabbildung Bd. 327, S. 597]

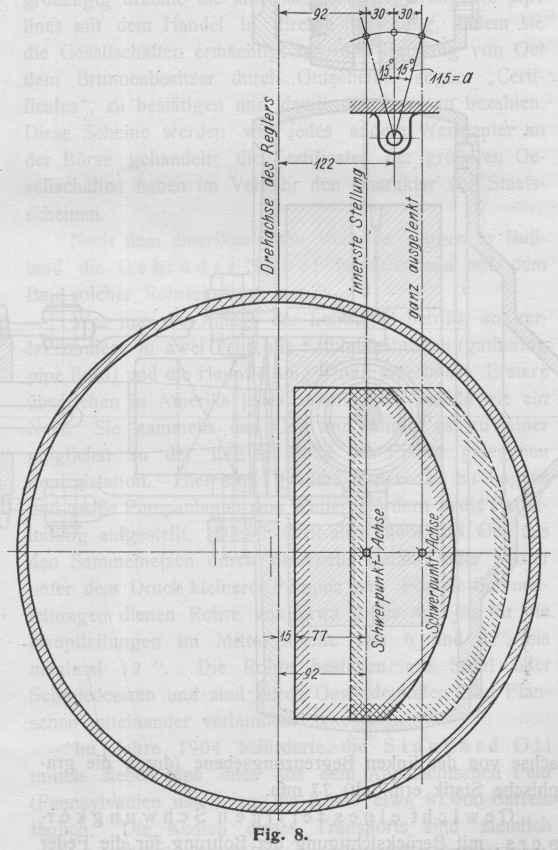

Fig. 8.
Die Schwunggewichte haben die Gestalt eines flachen Prismas, einerseits durch eine Zylinderfläche mit 260 mm = r abgegrenzt. Höhe der Gewichte 130 mm, Bohrung zum Einbauen der Regulatorfeder 100 mm ∅. Die Angriffspunkte der oberen Arme der Winkelhebel liegen auf einer Schwerpunktsachse. Abstand der Schwerpunktsachse von der linken Begrenzungsebene (durch die graphische Statik ermittelt) 77 mm.
[Textabbildung Bd. 327, S. 598]

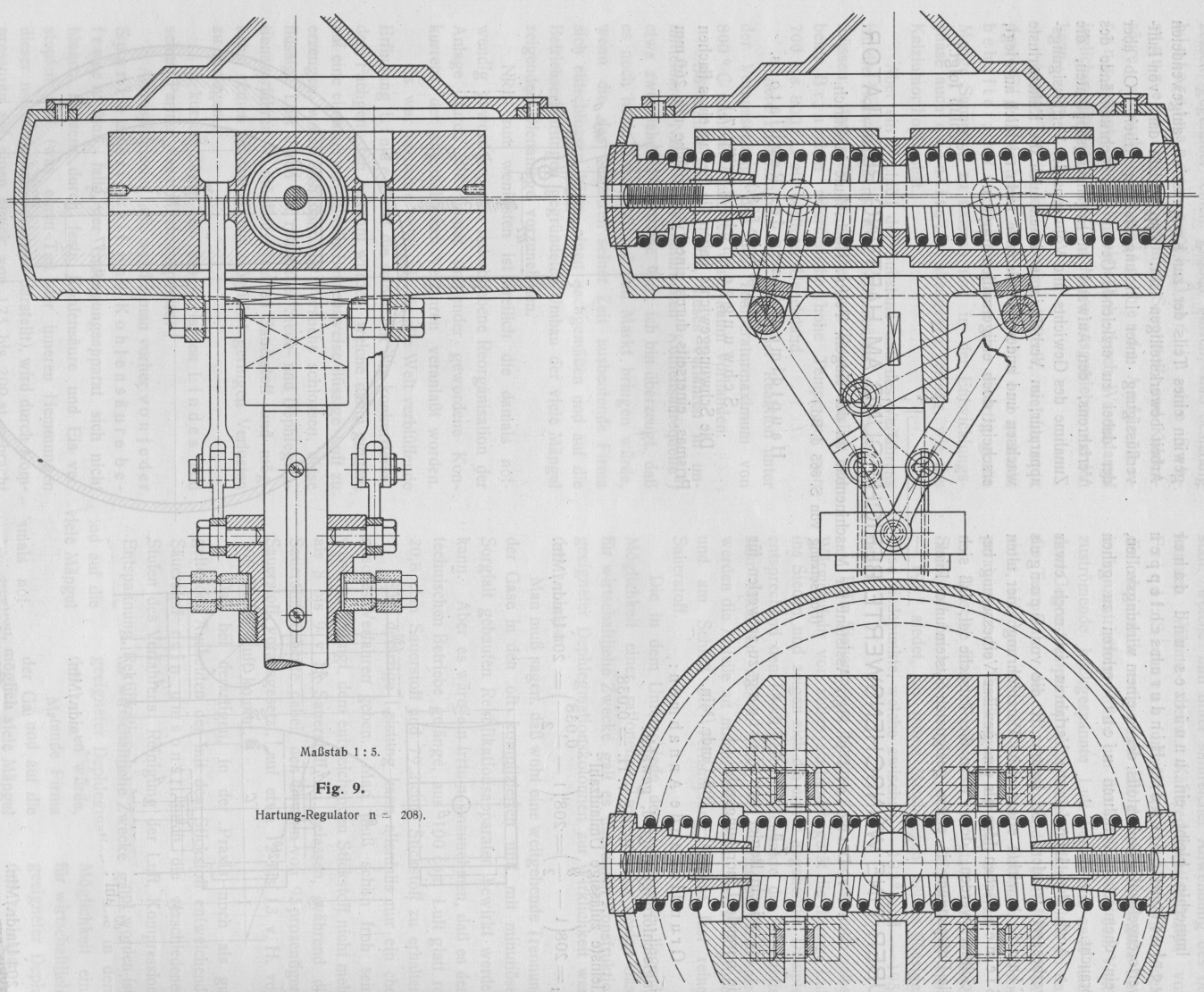

Fig. 9.Hartung-Regulator n = 208).
Gewicht eines fertigen Schwungkörpers, mit Berücksichtigung der Bohrung für die Feder und der Aussparungen für die Winkelhebel: (berechnet) 45 kg. Masse eines Schwungkörpers: G = 45 kg. Masse =Gg=45 kg9,81 m/Sek2=4,58 Massenkilogramm. Gewicht der Regulatormuffe: (berechnet) 10 kg. Gewicht der Hängestangen zur Verbindung der Muffe mit den unteren Armen der Winkelhebel (samt Bolzen, Unterlegscheiben usw.) berechnet je 2,5 kg. Für 2 Hängestangen: 2 × 2,5 kg = 5 kg. Zusammen: Hülsenbelastung Q: Q = 10 kg+ 5 kg = 15 kg. Dimensionierung der Winkelhebel (Fig. 8, S. 597). Die Länge der oberen Hebelarme a der Winkelhebel wird zu a = 115 mm gewählt. Größtwert des Ausschlagwinkels α: α = ± 15°. Halbe Auslenkung der Schwungkörper 115 ∙ sin 15° = 115 × 0,259 = 30 mm. Von der innersten Stellung bis zur ganz ausgelenkten Stellung der Schwungkörper 60 mm. Die Länge b des unteren Hebelarms der Winkelhebel ist vom Winkel γ unabhängig. Sie wird sich aus konstruktiven Rücksichten ergeben sobald der Winkel γ ermittelt sein wird. (Fortsetzung folgt.)
