DIE KNICKSICHERHEIT VON KOLBENSTANGEN. Von Otto Mies, Charlottenburg. (Schluß von S. 314 d. Bd.) MIES: Die Knicksicherheit der Kolbenstangen. 10. Es soll nun noch an einem Beispiel gezeigt werden, wie man durch schematische Anwendung des früher erläuterten Verfahrens3), die Knickbedingung, und aus ihr die Knicksicherheit für Kolbenstangenkonstruktionen erhalten kann, die hier nicht behandelt sind. Der Berechnung sei die in Fig. 5 (S. 274) dargestellte Dampfmaschine mit 410 mm ∅ des Hochdruckzylinders, 810 mm ∅ des Niederdruckzylinders und 850 mm Hub zugrunde gelegt. Die Bezeichnungen sind Fig. 15 zu entnehmen. Die Berechnung werde für Mittelstellung unter Annahme von 50 v. H. Füllung vorgenommen. Es ist

a = 1970 mm b = 1435 mm c = 1555 mm d = 1150 mm da = 120 mm db = 120 mm = dc dd=80 mm Ja = 1018 cm4 Jb = 1018 cm4 = Jc Jd = 201,1 cm4 fa = 113,1 cm2 fb = 113,1 cm2 = fc fd = 50,3 cm2

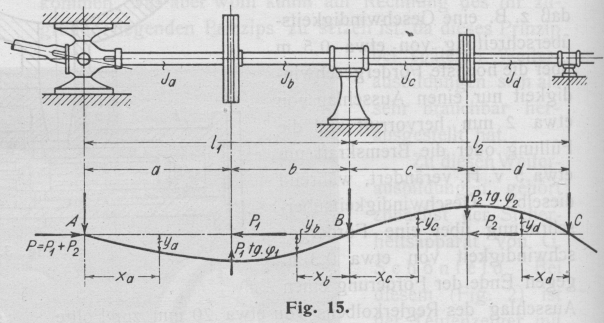

Bei 12 at Eintrittsdruck am Hochdruckzylinder wird P1 = 16,2 t P2 = 11,6 t P = 27,8 t. In Fig. 15 ist die elastische Linie der Kolbenstange und ihre Belastung dargestellt. Mit A, B, C sind die Auflagerkräfte an den Führungen bezeichnet. Die elastische Linie setzt sich aus vier Aesten zusammen von den Längen a, b, c, d, deren Differentialgleichungen lauten

E J_{a} \frac{d^{2} y_{a}}{d {x_{a}}^{2}} = - P y_{a} + A x_{a}

E J_{b} \frac{d^{2} y_{b}}{d {x_{b}}^{2}} = - P_{2} y_{b} + A (l_{1} - x_{b}) - P_{1} tg φ_{1} (b - x_{b})

E J_{c} \frac{d^{2} y_{c}}{d {x_{c}}^{2}} = - P_{2} y_{c} - C (l_{2} - x_{c}) - P_{2} tg φ_{2} (c - x_{c})

E J_{d} \frac{d^{2} y_{d}}{d {x_{d}}^{2}} = - C x_{d}

woraus durch Integration folgt

y_{a} = \frakfamily A_{a} sin \sqrt{m} x_{a} + \frakfamily B_{a} cos \sqrt{m} x_{a} + \frac{A}{P} x_{a}

y_{b} = \frakfamily A_{b} sin \sqrt{n} x_{b} + \frakfamily B_{b} cos \sqrt{n} x_{b} + \frac{A}{P_{2}} (l_{1} - x_{b}) - \frac{P_{1}}{P_{2}} tg φ_{1} (b - x_{b})

y_{c} = \frakfamily A_{c} sin \sqrt{n} x_{c} + \frakfamily B_{c} cos \sqrt{n} x_{c} - \frac{C}{P_{2}} (l_{2} - x_{c}) - tg φ_{2} (c - x_{c})

y_{d} = - \frac{C}{E J_{d}} \frac{{x_{d}}^{3}}{6} + \frakfamily A_{d} x_{d} + \frakfamily B_{d},

wo die Größen

\frakfamily A

und

\frakfamily B

Integrationskonstanten bedeuten und

m = \frac{P}{E J_{a}}

Extra close brace or missing open brace

. $$\left|

\begin{matrix} a \sqrt{s n} cos \sqrt{s n} a & 0 & 0 & \frac{P_{2} a}{P_{1} b} & \frac{P_{2} l_{1}}{P_{1} b} - \frac{P_{2}}{P} & 0 \\ 0 & b \sqrt{s n} cos \sqrt{s n} b & 0 & b \sqrt{s n} sin \sqrt{s n} b - \frac{P}{P_{1}} & \frac{P_{2} l_{1}}{P_{1} b} - \frac{b}{a} & 0 \\ sin \sqrt{s n} a & - sin \sqrt{s n} b & 0 & cos \sqrt{s n} & - \frac{P_{1}}{P} & 0 \\ 0 & 0 & sin \sqrt{s n} c & cos \sqrt{s n} c + \frac{d}{c} & 0 & - (\frac{l_{2} + c}{c} + \frac{s P_{2} d^{2}}{E J_{d} 3}) \\ 0 & 0 & c \sqrt{s n} cos \sqrt{s n} c & - c \sqrt{s n} sin \sqrt{s n} c & 0 & \frac{c}{d} \\ 0 & b \sqrt{s n} & - b \sqrt{s n} & - \frac{l_{2}}{c} & 1 & \frac{b}{c} \end{matrix}

\right|=0$$ 23) Durch Einführung der Grenzbedingungen ergeben sich hieraus die Gleichungen

\frakfamily A_{a} \sqrt{m} cos \sqrt{m} a - \frac{A}{P} - tg φ_{1} = 0

\frakfamily A_{b} \sqrt{n} cos \sqrt{n} b - \frakfamily B_{b} \sqrt{n} sin \sqrt{n} b - \frac{A}{P_{2}} + \frac{P}{P_{2}} tg φ_{1} = 0

\frakfamily A_{a} sin \sqrt{m} a - \frakfamily A_{b} sin \sqrt{n} b - \frakfamily B_{b} cos \sqrt{n} b - \frac{P_{1} A}{P P_{2}} a = 0

\frakfamily A_{c} sin \sqrt{n} c + \frakfamily B_{c} cos \sqrt{n} c - \frakfamily A_{d} d - C (\frac{d}{P_{2}} - \frac{d^{3}}{6 . E J_{d}}) = 0

\frakfamily A_{c} \sqrt{n} cos \sqrt{n} c - \frakfamily B_{c} \sqrt{n} sin \sqrt{n} c + \frac{C}{P_{2}} = 0

\frakfamily A_{b} \sqrt{n} - \frakfamily A_{c} \sqrt{n} a - \frac{A}{P_{2}} - \frac{C}{P_{2}} + \frac{P_{1}}{P_{2}} tg φ_{1} - tg φ_{2} = 0

\frakfamily B_{b} + \frac{A}{P_{2}} l_{1} - \frac{P_{1}}{P_{2}} tg φ_{1} b = 0

\frakfamily B_{c} - \frac{C}{P_{2}} l_{2} - tg φ_{2} c = 0

\frakfamily A_{d} - \frac{C}{E J_{d}} \frac{d^{2}}{2} + tg φ_{2} = 0,

wozu noch die Gleichgewichtsbedingung hinzukommt A l1 – C l2 – P1 tg φ1 b – P2 tg φ2 c = 0

Die Nennerdeterminante N ist in diesem Falle loten Grades. Da in ihr jedoch eine große Anzahl von Elementen gleich Null ist, weil eine einzelne Gleichung ja höchstens Größen zweier Aeste der elastischen Linie enthält, kann man sie leicht auf eine solche sechsten Grades zurückführen, so daß die Knickbedingung unter Berücksichtigung der Gleichungen 7 und 7a lautet. In dieser Determinante sind immer noch so viel Elemente = 0, daß sie sich zahlenmäßig für einige Werte von §, die in der Nähe des zu erwartenden angenommen werden, leicht berechnen läßt. Trägt man die so erhaltenen Werte der Determinante in Abhängigkeit von

\frakfamily s

auf, so liefert der Nullpunkt dieser Kurve den gesuchten Wert von

\frakfamily s

. Um einen Näherungswert von

\frakfamily s

zu erhalten, möge der Einfluß der Kräfte P1 tg φ1 und P2 tg φ2 vernachlässigt werden. Dann sind die vier Aeste der elastischen Linie durch die Gleichungen

y_{a} = \frakfamily A_{a} sin \sqrt{m} x_{a}

y_{b} = \frakfamily A_{b} sin \sqrt{n} x_{b}

y_{c} = \frakfamily A_{c} sin \sqrt{n} x_{c}

y_{d} = \frakfamily A_{d} x_{d}

dargestellt, woraus sich mit Hilfe der Grenzbedingungen die Gleichungen finden

\frakfamily A_{a} sin \sqrt{m} a - \frakfamily A_{b} sin \sqrt{n} b = 0

\frakfamily A_{a} \sqrt{m} cos \sqrt{m} a + \frakfamily A_{b} \sqrt{n} cos \sqrt{n} b = 0

\frakfamily A_{b} \sqrt{n} cos \sqrt{n} c + \frakfamily A_{d} = 0

und die Knickbedingung $$\left|

\begin{matrix} sin \sqrt{s m} a & - sin \sqrt{s n} b & 0 \\ \sqrt{s m} cos \sqrt{s m} a & \sqrt{s n} cos \sqrt{s n} b & 0 \\ 0 & \sqrt{s n} cos \sqrt{s n} c & 1 \end{matrix}

\right|=0$$ oder $$\left|

\begin{matrix} sin \sqrt{s m} a & - sin \sqrt{s n} b \\ \sqrt{s m} cos \sqrt{s m} a & \sqrt{s n} cos \sqrt{s n} b \end{matrix}

\right|=0$$ d.h. dieselbe Knickbedingung, die auch angenähert für die im Artikel 5 behandelten Tandemmaschinen gilt. Dann ist aber auch die im Artikel 7 abgeleitete Näherungsformel gültig, welche in unserem Falle zu schreiben ist

P_{k} = π^{2} \frac{E J_{a}}{{l_{1}}^{2}} .

Aus dieser Formel findet sich mit den eingangs angegebenen Zahlenwerten Pk = 191 t, d.h.

\frakfamily s_{O} = 6, 9

. Berechnet man nun mit einigen in der Nähe von 7 liegenden Werten von

\frakfamily s

die Determinante aus Gleichung 23, so findet man durch Aufzeichnung dieser Werte die wirkliche Knicksicherheit

\frakfamily s = 8, 5

. 11. Zum Schluß mögen die praktischen Ergebnisse der vorliegenden Untersuchungen kurz zusammengefaßt werden: An die Abmessungen von Kolbenstangen ist unter anderem der Anspruch zu stellen, daß sie genügende Sicherheit gegen Knickung gewährleisten. Diese Sicherheit pflegt man mit Hilfe der Eulerschen Formel

P_{k} = π^{2} \frac{E J}{l^{2}}

zu bestimmen, wo für l der Abstand von Kolbenmittelebene und Kreuzkopfzapfenachse eingesetzt wird. Bei der Nachrechnung ausgeführter Konstruktionen finden sich durchweg so hohe Werte der Knicksicherheit, daß man glauben könnte, die Knickgefahr sei nie für die Dimensionierung der Kolbenstangen bestimmend. Das wäre jedoch ein Trugschluß, da die berechneten Knicksicherheiten in Wirklichkeit nicht vorhanden sind, weil die zu ihrer Bestimmung benutzte Formel stets dann falsch angewendet ist, wenn nicht nur die Endpunkte der Kolbenstange belastet und geführt sind, d.h. also bei allen Kolbenstangen mit besonderen Führungskonstruktionen, besonders auch dann, wenn mehrere Kolbenkräfte auf eine Kolbenstange wirken. Früher3) wurde nun ein Verfahren abgeleitet, welches in allen Belastungs- und Lagerungsfällen zur Ermittlung der Knickbelastungen dienen kann. Dort wurden auch die Vorgänge erläutert, die sich bei der Knickung abspielen, woraus sich die Grenzen der Gültigkeit der abgeleiteten Beziehungen ergeben. Das entwickelte Verfahren ist hier auf die Berechnung einer Reihe von Kolbenstangenkonstruktionen angewendet, welche in dem Schema auf S. 275 zusammengestellt sind. Dabei mußte darauf Rücksicht genommen werden, daß die auf die Kolben wirkenden Drucke als Resultierende eine Kraft ergeben, welche stets parallel zur Tangente an die elastische Linie gerichtet ist (s. Fig. 7 S. 275). Für den Sicherheitsgrad gegen Knicken ergibt sich stets eine transzendente Gleichung in Form einer Determinante, welche graphisch zu lösen ist. Es zeigt sich, schließlich, daß man in allen behandelten Fällen die Knicksicherheit angenähert aus der Formel

P_{k} = π^{2} \frac{E J}{l^{2}}

bestimmen kann, wenn man für l die Entfernung der Führungen einsetzt. Diese Formel stimmt bis auf die Bedeutung von l mit der gewöhnlich verwendeten überein. Aus den praktisch vorkommenden mittleren Längenverhältnissen der Kolbenstangen schließt man, daß durch die übliche Berechnung die Knicksicherheit etwa um das Dreifache überschätzt wird. Das zeigt sich dann auch bei den Vergleichsrechnungen ausgeführter Konstruktionen. Aus diesen ergibt sich, daß bei vielen Kolbenstangenkonstruktionen die Knicksicherheit Werte besitzt, welche nicht über die sonst im Maschinenbau üblichen hinausgehen, so daß in der Tat die Knickgefahr im Gegensatz zu dem Schluß, den man aus der üblichen Berechnungsweise zu ziehen versucht ist, für die Dimensionierung der Kolbenstange bestimmend sein kann.
