Lasco-Patent-Brettfallwerke.
Inhaltsübersicht.
Beschreibung einer neuen Form von Fallwerken.
––––––––––
Die im nachstehenden abgebildeten und beschriebenen Fallwerke stellen eine Neuerung
dadurch dar, daß im Gegensatz zu den bisherigen Fallwerken der Durchbildung der

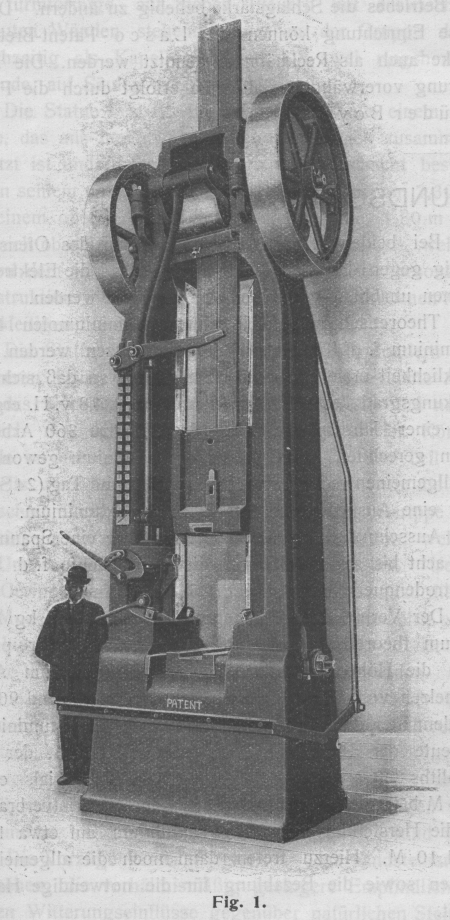

Ständerform ganz besondere Aufmerksamkeit gewidmet ist. Wie aus Fig. 1 ersichtlich, sind diese Ständer ungewöhnlich
stark und widerstandsfähig ausgebildet, wodurch ein unbedingt sicherer Schlag
erzielt wird. Sie haben die aus Fig. 2 ersichtliche,
durch eine Rippe versteifte V-Form, und es ist besonderer Wert darauf gelegt, daß
jede schwächende Durchbrechung, welche die Standfestigkeit ungünstig beeinflußt,
vermieden wird. Die Ständer sind durch die aus Fig.
1 ersichtlichen seitlichen Stellschrauben verstellbar, so daß das
Einpassen der Gesenke erleichtert und ein unbedingt genauer Schlag gewährleistet

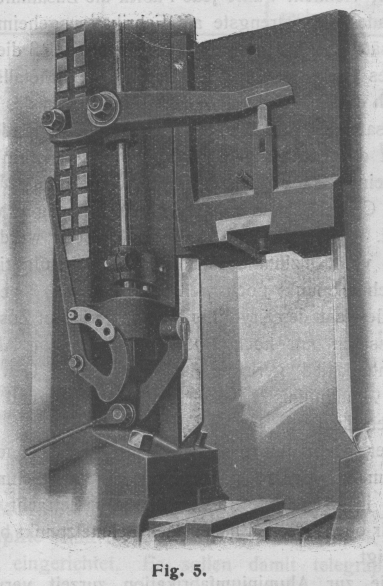

wird. Aus Fig. 3 und 4 sind Einzelheiten der Kopfplatte ersichtlich. Das wesentlich Neue dieser Lasco-Patent-Brettfall werke besteht darin, daß die
Einrichtung zum Heben und diejenige zum Festhalten der Bretter gesondert ist.

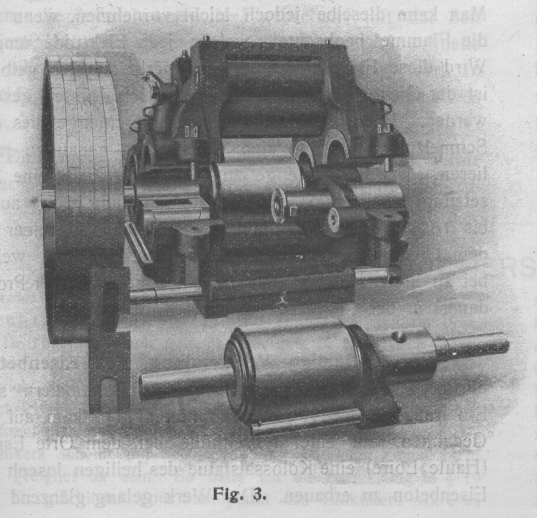

Zum Heben dienen die aus Fig. 3 ersichtlichen
Hubwalzen, welche exzentrisch gelagert sind und daher dem Brett genähert oder von
ihm entfernt werden können.
Textabbildung Bd. 327, S. 141
Fig. 1.
Textabbildung Bd. 327, S. 141
Fig. 2.
Textabbildung Bd. 327, S. 141
Fig. 3.
Textabbildung Bd. 327, S. 141
Fig. 4.
Textabbildung Bd. 327, S. 141
Fig. 5.
Textabbildung Bd. 327, S. 141
Fig. 6.
Es erfolgt diese Bewegung durch die Steuerstange, welche auf
der Vorderseite der Fallwerke ersichtlich ist. Durch ihr eigenes Gewicht wird diese
Stange nach unten bewegt und dadurch die entsprechende Walze an das Brett
angedrückt, so daß
ein Heben des Bars stattfindet. Durch Anschlagen der Nase des Bars an den Hebelarm,
welcher sich an der Steuerstange befindet, wird letztere und somit die an ihr
befestigte Walze ausgerückt und der Bär fällt von neuem. Dieses Spiel wiederholt
sich so lange, bis der Fußtritt entlastet wird, der sich vor dem Hammer befindet.

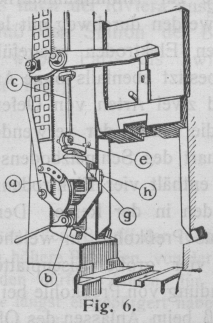

Hierdurch werden dann die in Fig. 4 dargestellten

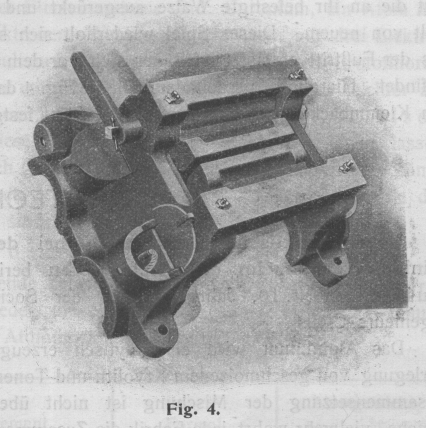

Klemmbacken geschlossen und das Brett festgehalten. In Fig. 5 u. 6 ist die
Steuereinrichtung noch ausführlicher dargestellt. Es ist hieraus auch die
patentierte Einrichtung ersichtlich, durch welche es möglich ist, während des
Betriebes die Schlagstärke beliebig zu ändern. Durch diese Einrichtung können die
Lasco-Patent-Brettfallwerke auch als Reckhämmer
benutzt werden. Die Ausführung vorerwähnter Fallwerke erfolgt durch die Firma Brüder Boye, Berlin.
