Neuere
Einzylinder-Stufenkompressoren.
Von Fr. Freytag,
Chemnitz.
(Fortsetzung von S. 58 d. Bd.)
Neuere Einzylinder-Stufcnkompressoren.
Einen stehenden Einzylinder-Stufenkompressor für Luftpressungen von 6 bis 30 at
und für Liefermengen von 250 bis 3000 l/Min. – bei 320 bis 290 Uml./Min. – der Armaturen- & Maschinenfabrik-A.-G. vorm. J.A.
Hilpert in Nürnberg zeigt die Fig. 5.
Textabbildung Bd. 324, S. 68

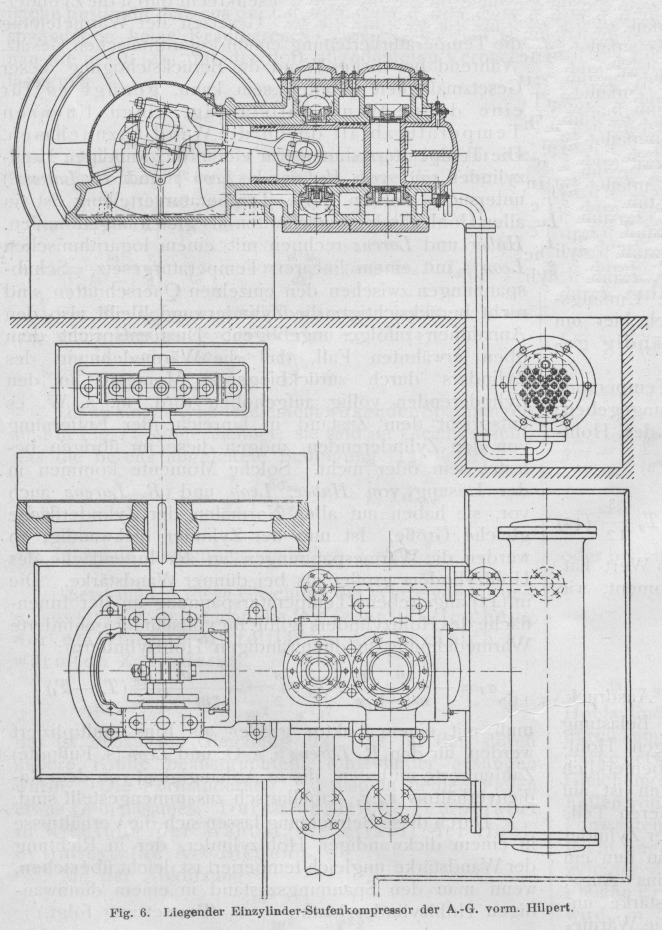

Fig. 6. Liegender Einzylinder-Stufenkompressor der A.-G. vorm. Hilpert.
Der gußeiserne, mit angegossenem Kühlmantel versehene Zylinder ruht zentral auf dem
gänzlich geschlossenen, als Gestell der Maschine dienenden Kurbelgehäuse, das
seinerseits wieder auf dem als Fundamentplatte ausgebildeten Zwischenkühler
befestigt ist. Letzterer besteht aus einer Anzahl von Messingrohren, die einerseits
vom Wasser und anderseits von der Luft im Gegenstrom bespült werden. Die gekröpfte
Kurbelwelle führt sich in zwei mit Weißmetall ausgegossenen Ringschmierlagern und
trägt auf dem einseitig verlängerten Schenkel fliegend eine feste und lose
Riemenscheibe. Das Innere des Kurbelgehäuses ist durch zwei große Deckel zugänglich.
Der Kolben mit Manschettendichtung aus einem besonderen Material ist als
Differentialplunger ausgebildet. Die aus leichten Stahlplatten bestehenden
Niederdruckventile bewegen sich in dem halbkugelförmig ausgebildeten, gleichfalls
mit Kühlwasser versehenen Ventilgehäuse, während die Hochdruckventile in der
Zylindermantelfläche untergebracht sind. Die Verbindung des Zwischenkühlers mit
dem Niederdruck- und dem Hochdruckzylinder wird durch Rohre hergestellt.
Ein liegender Einzylinder-Stufen-Kompressor derselben Firma von 220/200 mm
Zylinder-Durchmesser u. 200 mm Hub ist in Fig. 6
dargestellt.
Dieser zeichnet sich durch seine gedrungene und stabile Bauart aus und kann für
Drücke bis 30 at und Luftmengen von 1000 bis 1660 l/Min, eingerichtet werden.
Textabbildung Bd. 324, S. 68

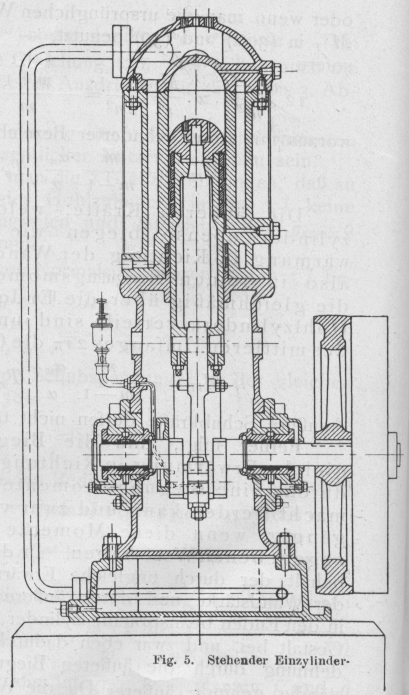

Fig. 5. Stehender Einzylinder.
Textabbildung Bd. 324, S. 68

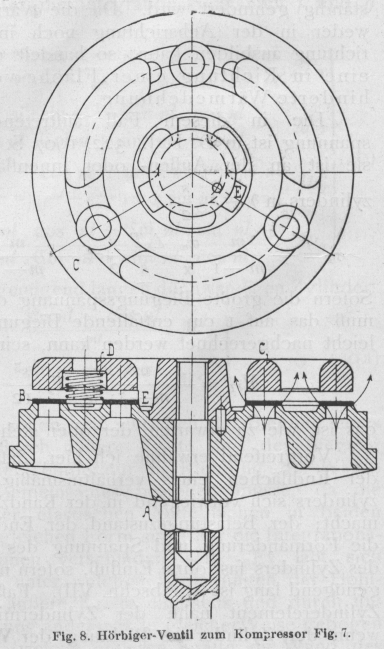

Fig. 8. Hörbiger-Ventil zum Kompressor Fig. 7.
Zylinder und Kühlmantel bilden mit den Wellenlagern ein einziges Gußstück. Die
leichten Stahlplattenventile sind in besonderen Gehäusen des Zylindermantels
untergebracht, die wie auch die zugehörigen Deckel und ebenso der Zylinderdeckel,
ebenfalls Wasserkühlung besitzen.
Die gekröpfte Kurbelwelle ist. in den beiden Rahmenlagern und in einem besonderen
Gegenlager, die sämtlich mit Ringschmierung versehen sind, gelagert.
Der aus einem Bündel von Messingrohren bestehende, nach dem Gegenstromprinzip
arbeitende Zwischenkühler kann getrennt von dem Kompressor in einer Fundamentgrube,
auf Trägern an der Wand oder dergleichen aufgestellt werden.
Textabbildung Bd. 324, S. 69

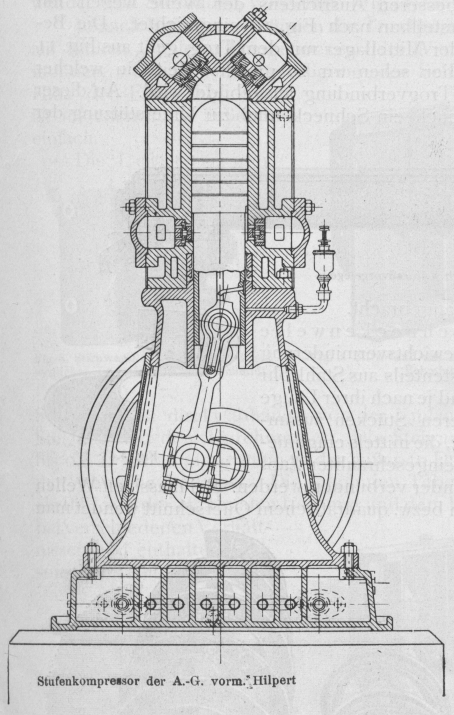

Stufenkompressor der A.-G. vorm. Hilpert.
Fig. 7 zeigt die Bauart der von der Maschinenbau-A.-G. vorm. Ph. Swiderski in
Leipzig-Plagwitz ausgeführten Einzylinder-Stufenkompressoren mit Riemenantrieb.
Zur Steuerung dienen Lenkerventile, Patent Horbiger, die
zu je zwei – ein Saug- und ein Druckventil – im hohlen Deckel bezw. im Mantel des
mit Wasserkühlung versehenen Zylinders untergebracht sind. Die im
Niederdruckzylinder verdichtete Luft gelangt in den über dem Zylinder liegend
angeordneten Zwischenkühler und aus diesem, behufs weiterer Verdichtung, in den
Hochdruckzylinder in Richtung der auf der Abbildung ersichtlichen Pfeile.
Die freigängigen Hörbiger-Ventile bestehen, wie
Fig. 8 erkennen läßt, je aus einer
mehrsitzigen Stahlplatte B, die, vom Ventilsitz A selbsttätig abgehoben, sich gegen den die
Hubbegrenzung bildenden Fänger C legt, wobei die Luft
durch reichlich bemessene Durchgangsöffnungen im Ventilsitz und Fänger in
angegebener Pfeilrichtung gedrückt wird. Einen genügend dichten Ventilschluß
bewirken Schraubenfedern D, die gegen Herausspringen
aus den Vertiefungen, in denen sie liegen, gesichert sind. Etwaige Bewegungen der
Ventilplatte senkrecht zur Hubrichtung werden durch seitliche Rippen E am Ventilfänger verhindert.
Textabbildung Bd. 324, S. 69

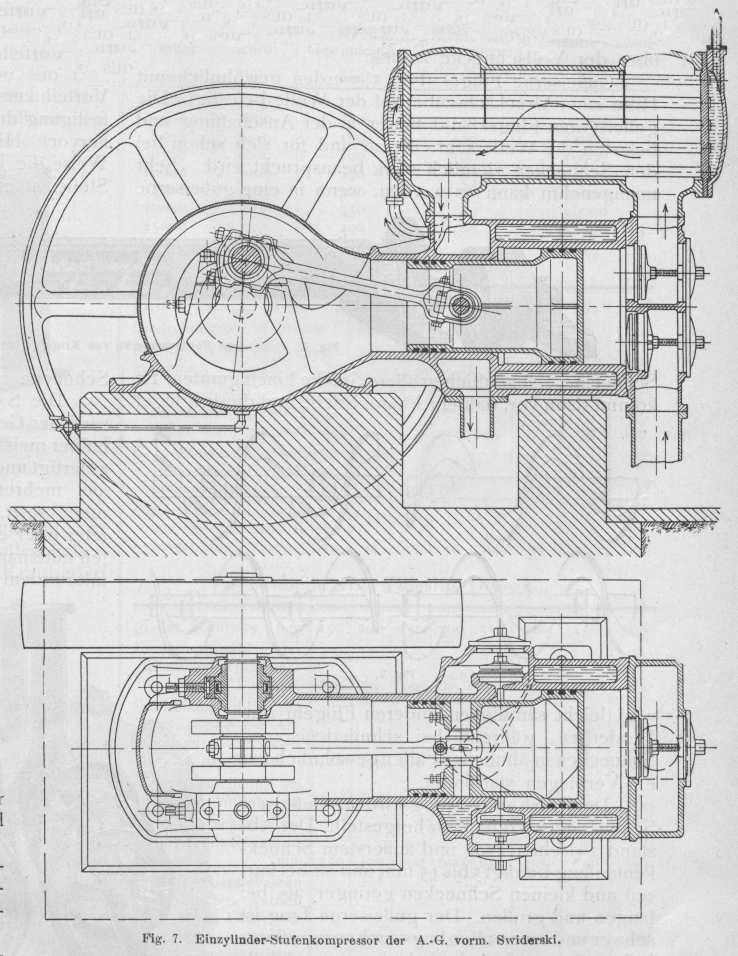

Fig. 7. Einzylinder-Stufenkompressor der A.-G. vorm. Swiderski.
(Fortsetzung folgt.)
