Instrumente zum Perspectivzeichnen.
Mit Abbildung.
Instrumente zum Perspectivzeichnen.

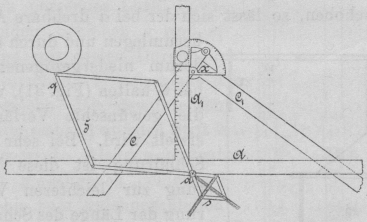

Textabbildung Bd. 298, S. 40
Ausser den von uns früher beschriebenen Streckfuss'
PerspectivlinealVgl. D. p. J. 1885 255
mit Abbildungen auf Taf. 14. und Thibault's FluchtpunktlinealVgl. D. p. J. 1885 255
mit Abbildungen auf Taf. 20. tritt ein verwandtes InstrumentZeitschrift für
Instrumentenkunde, XV. Jahrg., Juli 1895, S. 270. auf,
das wir in beifolgender Abbildung vorführen. Dasselbe dient zur Herstellung
perspectivischer Zeichnungen und ist von L. Dietrich in
Wien erfunden. (Pat.-Nr. 73473 Kl. 42 vom 15. Juni 1893.)
Dieses Instrument besteht aus einem Lineal A1, an welchem zwei andere senkrecht auf einander
stehende Lineale CC1 um
einen längs des ersteren Lineales verschiebbaren Punkt x drehbar sind und sich daselbst schneiden, und aus einem Storchschnabel Ss, der im Durchschnittspunkt a des Lineales A1 mit einem weiteren senkrecht dazu stehenden Lineale A seinen Drehpunkt hat.
Die betreffende Patentschrift beschreibt die Anwendungsweise und Theorie des
Instrumentes. An der citirten Stelle ist weiter nur noch bemerkt, dass der Stift q am Ende des grossen Parallelogrammes des
Storchschnabels auf den Augenpunkt des herzustellenden perspectivischen Bildes
eingestellt und das Lineal A parallel zum Horizont
gelegt wird.
Ernst Fischer.
