Ellis' Wasserstandszeiger.
Mit Abbildung.
[Ellis' Wasserstandszeiger.]

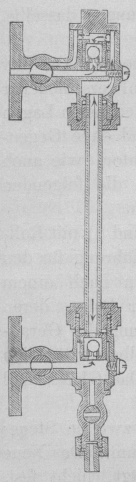

Textabbildung Bd. 245, S. 368
Bei der Einschaltung von Ventilen in die Wasserstandsköpfe behufs selbstthätigen
Schlusses beim Bruche des Glases ist namentlich zweierlei zu beobachten. Es darf
durch die Ventile weder das Durchstoſsen durch die horizontalen Röhren, noch das
Ausblasen des Glases erschwert, oder gar unmöglich gemacht werden. Diesen
Bedingungen entspricht die beistehend nach Engineering,
1882 Bd. 34 S. 29 dargestellte Einrichtung von Ellis.
Oberhalb der horizontalen Bohrungen sind in eingesetzten kleinen Gehäusen
Kugelventile untergebracht, welche beim Bruche des Glases nach oben abschlieſsen.
Wird der Ablaſshahn geöffnet, so bleibt das untere Kugelventil geöffnet, das obere
aber würde sich schlieſsen, wenn nicht nach einer geringen Drehung des oberen Hahnes
durch einen seitlichen Kanal eine Verbindung mit dem Glase über dem Kugelventil
hinweg hergestellt würde. Auf der landwirtschaftlichen Ausstellung in Reading Juli
1882 war diese Vorrichtung an einem Kessel von Bellamy
in Millwall angebracht und es wurde dort die Wirkungsweise durch zeitweiliges
absichtliches Zerschlagen eines Glases dargethan.
