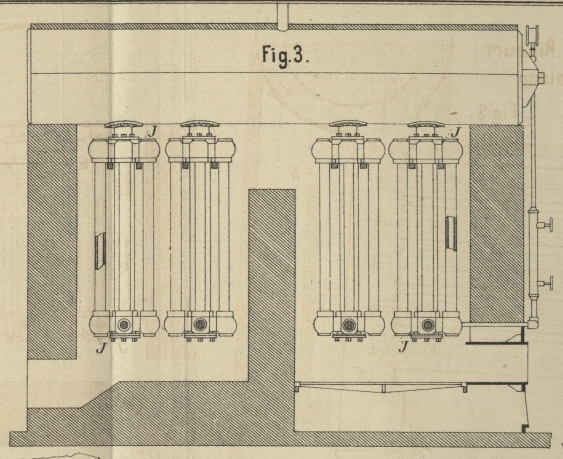

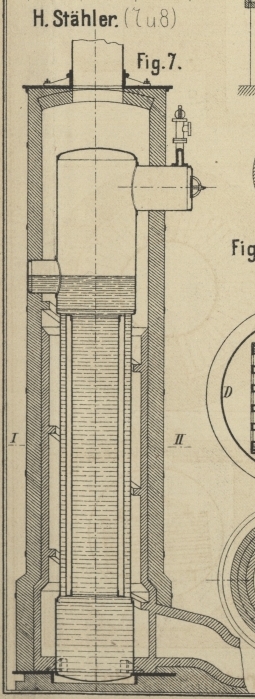

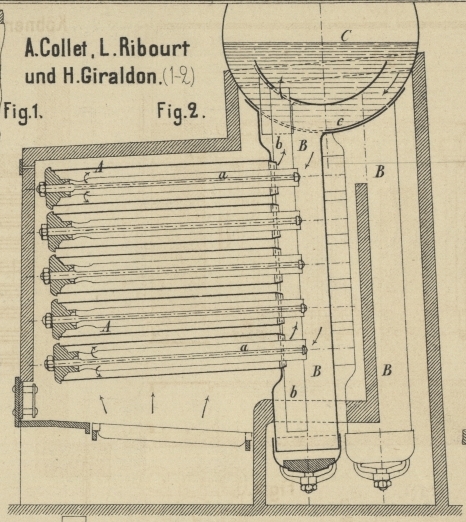

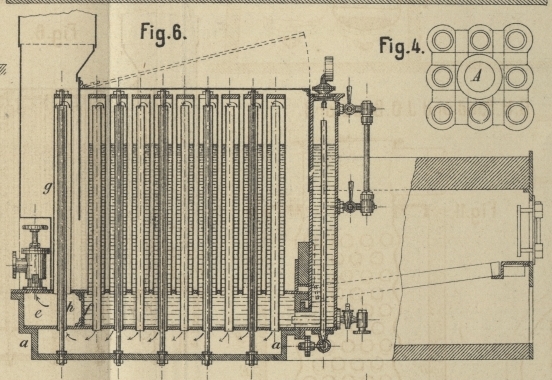

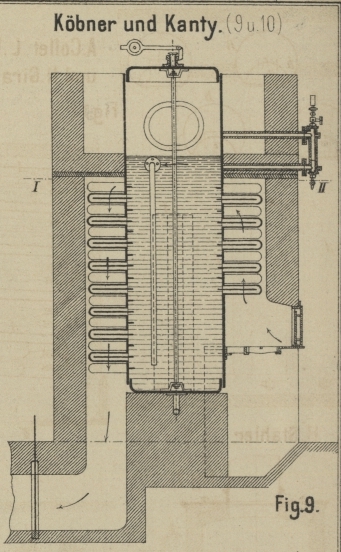

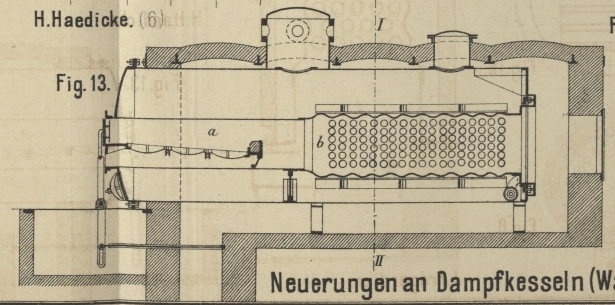

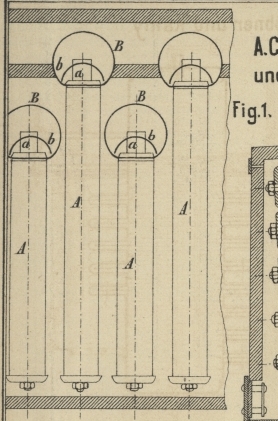

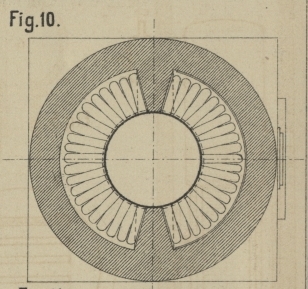

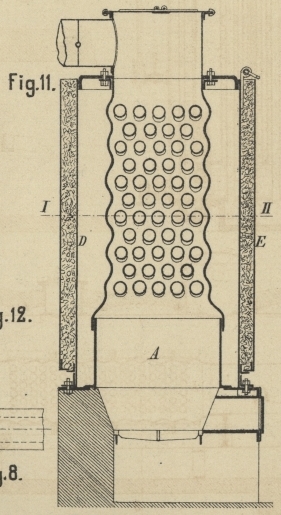

Neuerungen an Dampfkesseln. Mit Abbildungen. (Patentklasse 13. Fortsetzung des Berichtes S. 107 d. Bd.) Whage, über Neuerungen an Dampfkesseln. Kessel mit Wasserröhren. (Tafel 13.) In neuerer Zeit sehr verbreitet und für gewöhnlich auch wohl am zweckmäſsigsten sind die in den mannigfaltigsten Anordnungen ausgeführten, aus gewöhnlichen Cylinderkesseln und Wasserröhren zusammengesetzten Dampferzeuger. Sie haben vor den Gliederkesseln (vgl. S. 11 und 108 d. Bd.) den Vorzug eines gröſseren Wasser- und Dampfraumes, stellen denselben aber hinsichtlich der Sicherheit bei hohen Spannungen im Allgemeinen nach. Bei einigen der hierher gehörigen Constructionen, die auch noch den Gliederkesseln zugezählt werden könnten, sind die Röhren unter sich nach Art der Gliederkessel verbunden; bei anderen sind die Röhren in den Stirnwänden oder auch in den Seitenwänden cylindrischer Kessel befestigt und bei einer Anzahl neuerdings sehr in Aufnahme gekommener Anordnungen sind die Röhren in der Weise wie bei den alten Albanischen Kesseln (vgl. 1849 112 * 1) zwischen zwei flachen Kasten angebracht. Fast in allen Fällen sind die Röhren so angeordnet, daſs sie von den Heizgasen gekreuzt werden, weil dann die Wärmeabgabe an die Röhren eine gröſsere ist, als wenn letztere in der Längsrichtung von den Gasen umspült werden. Zu der ersten Anordnung gehört der in Fig. 1 und 2 Taf. 13 dargestellte Kessel von A. Collet, L. Ribourt und H. Giraldon in Paris (* D. R. P. Nr. 2567 vom 7. März 1878). Eine Anzahl über einander liegender, etwas gegen die Horizontale geneigter Röhren A sind einerseits geschlossen, andererseits in ein verticales Rohr B eingesetzt; dieses ist unten geschlossen und mündet oben in den Kessel C. Um einen energischen Wasserumlauf herbeizuführen, ist in jede Röhre A eine engere concentrische Röhre a, in B eine halbcylindrische Scheidewand b und in C eine Mulde c in der aus der Zeichnung ersichtlichen Weise eingelegt. Gewöhnlich sind mehrere Reihen solcher Röhren A mit den zugehörigen Röhren B in C eingehängt. Die Röhren A sind in die einseitig abgeplatteten Röhren B kegelförmig eingeschliffen und durch Anker, die sich gegen die Scheidewand b stützen und gleichzeitig am anderen Ende den Deckel halten, befestigt. Ein Verstopfen der Röhren ist wegen des verhältniſsmäſsig groſsen Durchmessers und des lebhaften Wasserumlaufes nicht zu befürchten. Das Auswechseln und Reinigen der Röhren ist leicht zu bewerkstelligen. Der Schlamm kann sich in den unteren Enden der Röhren B ablagern und von hier bequem entfernt werden. Es wird somit an der ganzen Anlage wenig auszusetzen sein. G. H. Pond und J. O. Bradford in New-York (* D. R. P. Nr. 10603 vom 4. Januar 1880) haben die an G. Hambruch in Berlin (* D. R. P. Nr. 10020 vom 14. Juni 1879) patentirte Verbindung von Wasser- und Feuerröhren (vgl. 1875 216 * 394) zur Herstellung von Röhrengruppen benutzt, welche, oben und unten durch besondere Verschluſsköpfe vereinigt, in der in Fig. 3 Taf. 13 dargestellten Weise an einen Cylinderkessel angehängt sind. Die guſseisernen Verschluſsköpfe (Fig. 4) bestehen aus kugelförmigen, mit einander verbundenen und mit den passenden Oeffnungen für die Röhren versehenen Zellen. In der Mitte haben die Köpfe Handlöcher A, die groſs genug sind, um die Expansionshülse F (Fig. 5) zur Dichtung der äuſseren Röhren einbringen zu können. Der Dorn G wird durch die Oeffnung J, welche die innere Röhre aufzunehmen hat, eingeführt. – Es ist zu befürchten, daſs die engen, zwischen Wasser- und Feuerröhren bleibenden Zwischenräume das Aufsteigen der Dampfblasen erschweren und sich leicht verstopfen, um so mehr, als keine besondere Vorrichtung zur Beförderung des Wasserumlaufes vorhanden ist. Fig. 6 Taf. 13 zeigt einen hauptsächlich für kleine schnellgehende Dampfboote bestimmten Kessel von H. Haedicke in Berlin (* D. R. P. Nr. 2640 vom 24. Februar 1878), bei welchem der Dampfraum nach unten verlegt ist. Auf einem guſseisernen oder schmiedeisernen Kasten sind verticale Doppelröhren aufgesetzt derart, daſs die äuſseren, oben geschlossenen Röhren in dem oberen Boden des Kastens, die inneren, oben offenen Röhren in einem Zwischenboden desselben befestigt sind. Letzterer theilt den ganzen Kasten in zwei Räume, von denen der untere a der Dampfraum, der obere f der Wasserraum ist. Die äuſseren Röhren sind fast bis obenhin gleichfalls mit Wasser gefüllt; die inneren leiten den Dampf von oben nach unten. Der vordere Theil e der oberen Kammer ist durch eine senkrechte Wand von dem übrigen Raum abgetrennt und nimmt eine Anzahl Röhren g auf, welche, durch innere Röhren h mit dem Dampfraum verbunden, dazu dienen, den Dampf zu trocknen, bezieh. zu überhitzen. Die Feuerung ist eine vorgelegte. – Wenn auch eine Verankerung mittels durch die Röhren gehender Zugstangen vorhanden ist, so erscheint doch der untere Kasten, zumal wenn aus Guſseisen hergestellt, für hohe Dampfspannungen nicht sehr geeignet. Der recht einfache aufrechte Kessel von Heinr. Stähler in Haardt a. d. Sieg (* D. R. P. Nr. 7075 vom 9. April 1879) ist für Feuerung durch die Abhitze von Schweiſs- und Puddelöfen bestimmt. Derselbe ist in Fig. 7 und 8 Taf. 13 dargestellt und besteht aus einem unteren und einem oberen Cylinder, die mit den nöthigen Stutzen für die Armaturstücke versehen sind, ferner aus einem mittleren engeren Cylinder und einem den letzteren umgebenden Wasserröhrenkranz. Die Heizgase treten tangential an den unteren Cylinder und werden durch eine an der Ummauerung angebrachte Zunge in Schlangenwindungen um den Kessel herumgeführt, damit sie die Röhren möglichst in der Querrichtung umspülen. – Das Auswechseln der Röhren könnte hier einige Schwierigkeiten machen. Köbner und Kanty in Breslau (* D. R. P. Nr. 1856 vom 17. Juli 1877) haben kurze, radiale, am äuſseren Ende geschlossene Röhren in den aufrechten Kessel (Fig. 9 und 10 Taf. 13) eingesetzt. In jede dieser Röhren ist ein Blechstreifen eingelegt, der zur Aufnahme des Kesselsteins dienen soll und von einem seitlichen Mannloch des Kessels aus leicht ausgewechselt werden kann. Die Röhren müssen jedenfalls gut befestigt sein. Die Feuergase werden durch die Einmauerung gezwungen, zunächst an der Vorderseite des Kessels aufwärts und dann an der Hinterseite abwärts zu strömen. Der Schlamm kann sich auf dem unterhalb des Rostes auf Mauerwerk ruhenden Boden ablagern, ohne daſs ein Durchbrennen des letzteren möglich ist. Jos. Prégardien in Deutz baut sowohl liegende, wie stehende Kessel mit Flammröhren, welche von einer groſsen Zahl paralleler Querröhren durchsetzt werden (vgl. Fig. 11 bis 14 Taf. 13). Die Flammrohre haben da, wo die Röhren eingebaut sind, einen viereckigen Querschnitt mit abgerundeten Ecken. Die beiden die Röhren aufnehmenden Wände sind eben und nur durch die Röhren versteift; die beiden anderen Wände sind aus Wellblech (vgl. * S. 25 d. Bd.) hergestellt, das jetzt auch in Deutschland beim Kesselbau mehr Eingang zu gewinnen scheint. – Bezüglich der Festigkeit gibt diese Form des Flammrohres doch zu Bedenken Anlaſs. Ein nicht eingemauerter aufrechter Kessel von Prégardien (* D. R. P. Nr. 6257 vom 7. Januar 1879) ist in Fig. 11 und 12 dargestellt. Die Verbrennungskammer A ist cylindrisch und das sich an diese anschlieſsende Flammrohr von nahezu quadratischem Querschnitte. Die cylindrische Kesselwand D läſst sich behufs Reinigung der Röhren abschrauben und in die Höhe ziehen. Der Raum zwischen D und dem Schutzmantel E wird mit schlechten Wärmeleitern ausgefüllt. Die Röhren sind zur Erzielung einer Wasserströmung ein wenig gegen die Horizontale geneigt. Bei dem in Fig. 13 und 14 gezeigten liegenden Prégardien'schen Kessel (* D. R. P. Nr. 7421 vom 2. Mai 1879) münden die beiden cylindrischen, den Rost enthaltenden Flammrohre a hinten in den gemeinschaftlichen Röhrenkasten b von rechteckigem Querschnitt. Die obere und untere, aus Wellblech hergestellte Wandung von b ist hier durch Flach- und T-Eisen noch versteift. Die Röhren sind wie beim aufrechten Kessel etwas geneigt. Die Theile a und b lassen sich ebenfalls mit der vorderen Stirnwand ausziehen. Die Dichtung an den Stellen, wo die Theile mit einander verschraubt sind, ist durch Ringe von Gummi oder Asbest hergestellt, welche in eingedrehte Nuthen eingelegt sind. (Fortsetzung folgt.)
