Titel: Webschütze von F. Richter und A. Sattler in Gera.
Autor: E. L.
Fundstelle: Band 236, Jahrgang 1880, S. 467
Download: XML

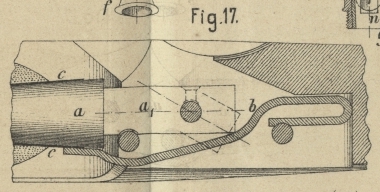

Webschütze von F. Richter und A. Sattler in Gera. Mit einer Abbildung auf Tafel 42. [Webschütze von F. Richter und A. Sattler in Gera.] Hier kommen conische Papierhülsen c (Fig. 17 Taf. 42) zur Benutzung, welche durch die Spindelfeder b festgehalten werden, ohne daſs sie, oder das Garn, irgend welchen Beschädigungen ausgesetzt sind. Die Spindel a ist glatt kegelförmig gestaltet und in ihren Dimensionen genau der Gröſse der Papierhülse entsprechend ausgeführt. Rechts besitzt die Spindelfeder b die bekannte gewöhnliche Form, damit die niedergelegte Spindel festgehalten und das Aufklappen derselben ermöglicht wird; links hingegen ist die Feder b verlängert und so gebogen und ausgeschnitten, daſs sie sich dicht an die Papierhülse c anlegt und diese festhält; bei aufgeklappter Spindel drückt der Theil a1 derselben die Feder b von der Papierhülse ab. (Vgl. * D. R. P. Kl. 86 Nr. 9041 vom 3. October 1879.) E. L.
