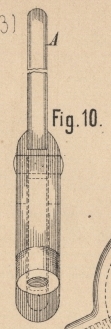

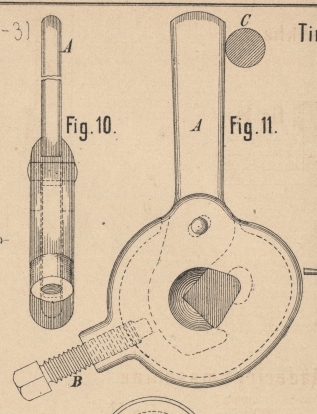

Timmin's Drehbankherz. Mit Abbildungen auf Tafel 29. Timmin's Drehbankherz. In Fig. 10 und 11 Taf. 29 ist ein neues, von J. Nelson in Gateshead-on Tyne eingeführtes kleines Hilfswerkzeug für Drehbänke abgebildet, welches das gewöhnlich gebräuchliche schmiedeiserne Drehbankherz zu ersetzen bestimmt ist. Die Abbildung zeigt dasselbe in zwei Ansichten nach dem Engineer, 1879 B. 47 S. 258. Es besteht, wie leicht ersichtlich, aus einem Gehäuse, in welchem sich der Doppelhebel A theilweise eingeschlossen befindet, und aus der Druckschraube B. Das zwischen den Spitzen der Drehbank einzuspannende Arbeitsstück wird durch die doppel-V-förmige Oeffnung zwischen dem Gehäuse und dem Hebel A hindurchgeschoben und dann letzterer an dasselbe durch die Druckschraube B angedrückt. Während der Arbeit treibt nun der mit der Mitnehmerscheibe oder Planscheibe verbundene Mitnehmerstift C an A anliegend das Arbeitsstück um die Spitzenachse und bewirkt dadurch zugleich ein festeres Einklemmen des Arbeitsstückes im Herz, sobald der Schnittwiderstand gröſser wird. Es ist somit eine Verdrehung des Herzes am Arbeitsstücke und das damit im Zusammenhange stehende Verderben des vielleicht schon fertig bearbeiteten eingespannten Theiles desselben nicht so leicht möglich wie beim gewöhnlichen, eintheilig hergestellten Drehbankherz, bei welchem die Druckschraube unmittelbar auf das Arbeitsstück drückt.
