S. G. Cohnfeld's selbstthätiger
Dampfkesselspeiseapparat.
Mittheilung aus dem Ingenieurbureau von Dr. Proell
und Scharowsky in Dresden.
Mit Abbildungen auf Tafel 28.
Cohnfeld's selbstthätiger Dampfkesselspeiseapparat.
Die Güte einer Kesselanlage und die Oekonomie im Kohlenverbrauch hangt u.a. im hohen
Grade von der Temperatur des Speisewassers ab und der Art und Weise, wie dasselbe
dem Kessel zugeführt wird. Je wärmer das Speisewasser ist, desto gröſser ist die
sogen. Verdampfungsfähigkeit des Kessels, d.h. die Menge Wasser, welche 1k Kohle in der Stunde zu verdampfen im Stande ist.
Andererseits wirkt aber auch die Gleichmäſsigkeit in der Zuführung des Speisewassers
günstig auf den Effect der Kesselanlage; denn je unregelmäſsiger und in je gröſseren
Pausen die Speisung des Kessels erfolgt, desto ungleichmäſsiger ist auch die
Dampfentwicklung im Kessel, und unter gleichen Verhältnissen wird man mit einem um
so kleineren Dampf- und Wasserraum auskommen, je mehr man im Stande ist, in
kürzester Zeit die verbrauchte Dampf- und Wassermenge zu ersetzen.
Es ist daher erklärlich, daſs der Erfindungsgeist sich schon lange mit der
Construction von Speisevorrichtungen beschäftigt hat – Vorrichtungen, bei denen
nicht allein kaltes, sondern auch vorgewärmtes bezieh. bis zur Siedetemperatur
erhitztes Wasser in den Kessel gedrückt wird. Von der einfachsten Vorrichtung
ausgehend, dem sogen. „Retour d'eau“, einem über dem Kessel angebrachten Gefäſs, aus
welchem das Speisewasser in Folge von Druckausgleichung selbstthätig ausläuft,
gelangte man zu mehr oder minder complicirten Constructionen, die in Bezug auf
Sicherheit im Betriebe viel zu wünschen übrig lieſsen. Zwei Speiseapparate, die von
der Maschine oder von Hand in Betrieb gesetzte oder selbstthätig arbeitende
Druckpumpe und der Injector, sind zur Zeit die verbreitetsten, erstere weil sie
(wenn in Ordnung) die Speisung des Kessels sicher vollzieht, und letzterer wegen
seiner Einfachheit, Billigkeit und Fähigkeit, selbst vorgewärmtes Wasser in den
Kessel zu drücken. Der groſse Nutzeffect, mit welchem der Injector arbeitet –
derselbe ist bekanntlich als eine fast ohne Reibung arbeitende Pumpe anzusehen – und
die in ihm gleichzeitig stattfindende Erwärmung des Speisewassers und seine anderen
vorhin genannten Eigenschaften haben ihm eine weite Verbreitung verschafft, trotz
seiner öfteren Unzuverlässigkeit und der aufmerksamen Wartung, welche er bedarf.
Sowohl Druckpumpe als Injector haben aber beide den groſsen Fehler, daſs sie nicht
continuirlich arbeiten können, weil bisher eine sicher functionirende Verbindung
bezieh. Abhängigkeit zwischen diesen beiden und dem Wasserstande im Kessel nicht
erfunden worden ist und auch wohl kaum erfunden werden wird. Es kann also bei ihnen
von den Vortheilen,
welche mit einer ununterbrochenen Speisung des Kessels verbunden ist, nicht die Rede
sein.
In dieser Hinsicht bietet nun der selbstthätig wirkende Kesselspeiseapparat von S. G. Cohnfeld in Dresden (* D. R. P. Nr. 3214 vom 1.
August 1877 und Zusatz * Nr. 4653 vom 20. Januar 1878) ein hohes Interesse dar,
nicht allein vom Standpunkte der Praxis, deren Anforderungen er, was Sicherheit im
Betriebe anbelangt, in hohem Grade Rechnung trägt, sondern auch vom Standpunkte der
Wissenschaft. Wir glauben nicht zu viel zu sagen, wenn wir den Cohnfeld'schen Apparat als eine zum mindesten ebenso
sinnreiche Erfindung bezeichnen, wie s. Z. die des Injectors, der den Namen seines
Erfinders Giffard zu einem der bekanntesten der Technik
gemacht hat. Die Explosionsgefahr in Folge Wassermangel ist durch den Cohnfeld'schen Apparat geradezu beseitigt; die
Kohlenersparniſs ist nicht unbeträchtlich erhöht; sie schwankt nach genauen
Versuchen zwischen 7,5 und 11 Proc., und der Apparat ist fähig, heiſses Wasser bis
85° dem Kessel zuzuführen. Die Speisung erfolgt je nach der Gröſse des Dampf
verbrauch es etwa alle 8 bis 12 Secunden.

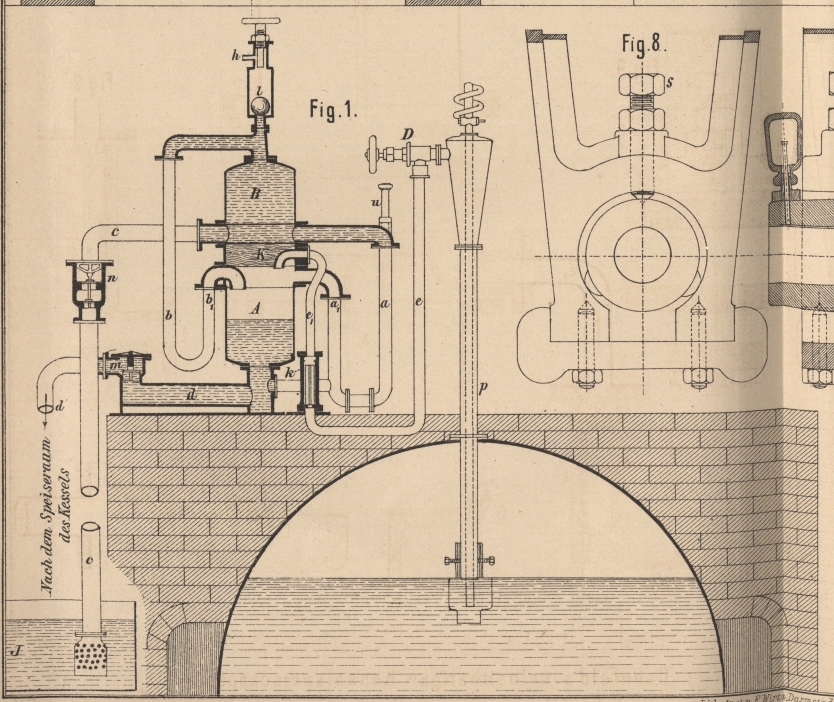

Gehen wir jetzt zur näheren Beschreibung des Apparates über; die schematische Figur
1 Taf. 28 zeigt einen Längsschnitt durch denselben in Verbindung mit dem
Kessel. Sein Haupttheil besteht aus einem cylindrischen, aufrecht stehenden Gefäſs,
welches durch einen schlechten Wärmeleiter K in zwei
Theile A und B getheilt
ist. Beide Abtheilungen sind durch zwei heberförmig gekrümmte Rohre mit einander
verbunden, wobei einerseits das Rohr bb1 das obere Ende der Abtheilung B mit dem oberen Ende der unteren Abtheilung A und andererseits das Rohr aa1 das obere Ende von A mit dem unteren Ende von B verbindet. Der Dampf gelangt durch ein verticales Steigrohr p und Verbindungsrohr ee1 in die untere Abtheilung A, während aus dieser ein mit einem Ventil m verschlieſsbares Rohr d
das Wasser in den Kessel führt. In die obere Abtheilung B mündet das Saugrohr c, welches ebenfalls
mit einem doppelsitzigen Rückschlagventil n versehen
ist. In dem Dampfrohr ee1 befindet sich in einem metallenen Gehäuse die sogen.
Beschleunigungscolonne k, welche wir weiter unten
ausführlich beschreiben werden.
Die Wirkung des Apparates ist nun folgende: Wir denken uns den Apparat vollständig
mit Wasser gefüllt und das gerade in der Höhe des Wasserspiegels endende Steigrohr
von diesem geschlossen. Das Wasser im Apparat ist von dem Saug- und Druckventil
eingeschlossen und befindet sich je nach der Lage des Speisewasserbehälters J unter dem Druck einer hängenden oder stehenden
Wassersäule. Sobald nun in Folge vorgeschrittener Dampfbildung die Mündung des
Steigrohres p im Kessel frei wird, tritt der Dampf
durch die Beschleunigungscolonne k in den Behälter A. Wenige Augenblicke später findet über und unter dem in A befindlichen Wasser eine Druckausgleichung statt; in
Folge dessen öffnet sich das Speiseventil m und es
strömt das Wasser aus dem Behälter A in den Kessel.
Inzwischen beginnt der Dampf in Berührung mit den sich vergröſsernden
Abkühlungsflächen der Gefäſswände sich zu condensiren, es entsteht eine
Druckdifferenz, welche ein Steigen der Beschleunigungscolonne veranlaſst.

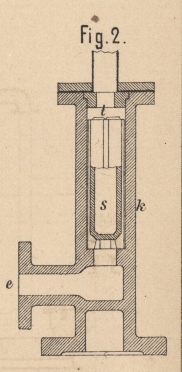

Dieselbe besteht, wie Fig. 2 Taf.
28 zeigt, aus einer mit vier Längsrippen versehenen Säule s, welche zwischen sich und der inneren Wandung des Umhüllungsrohres
gerade so viel Platz läſst, daſs der Dampf genügenden Durchgang findet. Die Säule
sitzt unten auf einem Ansatz auf. Ueber der Säule befindet sich im Rohr ein
Metallsitz, gegen welchen die Säule im gehobenen Zustande drückt und dem Dampf in
dieser Stellung den Eintritt in den Apparat fast ganz verwehrt. Eine kleine
Einkerbung auf der obersten Fläche der Säule bei t
dient nur zur Aufhebung der Adhäsion.
Die in der Gefäſsabtheilung A eingeleitete Condensation
des Dampfes bewirkt eine Druckdifferenz zwischen den beiden Endflächen der Säule,
oder wie diese der Erfinder nennt, der Beschleunigungscolonne, groſs genug, um diese
zu heben. Sobald sie gegen den oberen Metallsitz stöſst, hört die Dampfzuströmung
auf, die Spannung des Dampfes nimmt allmälig ab, bis dieser bei niedrigstem
Wasserspiegel im Gefäſs A durch die untere Krümmung des
Rohres b1 in den
verticalen Schenkel b und die darin befindliche
Wassersäule vor sich herdrückend aus diesem in das obere Gefäſs B tritt. In Folge des abnehmenden Dampfdruckes und der
bis zu Null verminderten Geschwindigkeit des sinkenden Wassergewichtes in A hat sich das Ventil m
geschlossen, der Dampf ist inzwischen bis unter den Atmosphärendruck condensirt und,
während das in der oberen Abtheilung B enthaltene
Wasser durch das Rohr bb1 nach der unteren Abtheilung A flieſst und
dieselbe füllt, ist ein selbstthätiges Ansaugen des Wassers aus dem Wasserbehälter
J erfolgt, welches die Abtheilung B bezieh. das Verbindungsrohr aa1 füllt. Der ganze Apparat ist wieder
voll Wasser, die Beschleunigungscolonne fällt unter dem Drucke des auf ihr lastenden
Wassers abwärts und hält wieder dem Dampf den Zutritt offen, sobald der
Wasserspiegel aufs Neue die Mündung des Steigrohres p
freimacht. Der Anfangszustand ist erreicht und das Spiel kann von vorn beginnen.
Es ist sehr bemerkenswerth, daſs der Apparat auch im Stande ist, den leeren Kessel
mit Wasser anzufüllen. Die Fall- und Hebezeit der Beschleunigungscolonne ist gerade
so bemessen, daſs es eines Impulses zum neuen Spiel von Seiten des Wasserstandes
durch Oeffnen bezieh. Schlieſsen der Mündung des Steigrohres nicht bedarf. Während
der Füllperiode folgen natürlich die Spiele schnell auf einander; sie verfallen aber
in ein gemäſsigtes Tempo, sobald der Wasserstand die normale Höhe erreicht hat und
fortan den Dampfeintritt beherrscht. Ferner ist es für den Apparat im hohen Grade
charakteristisch, daſs die Beschleunigungscolonne nicht in das System gehört, daſs
der Apparat auch ohne dieselbe bei entsprechender Dimensionirung der Gefäſse und des
Dampfzuleitungsrohres arbeitet.Zur Erklärung dieser eigenthümlichen Erscheinung müssen wir noch näher auf
die Bedeutung der Beschleunigungscolonne eingehen. Einige von Hrn. Cohnfeld gebaute Apparate waren ohne
Beschleunigungscolonne ausgeführt. Es hatte sich dabei aber gezeigt, daſs
das Dampfrohr zwischen Apparat und Kessel einen sehr kleinen Querschnitt
erhalten muſste, und daſs dabei der Apparat sehr lang andauernde Spiele
machte. Es erklärt sich dies aus dem sich langsam vollziehenden Wechsel
zwischen Condensation und Hochdruck. Denn je mehr der Wasserspiegel in A sinkt, desto mehr vergröſsern sich die
Abkühlungsflächen und desto mehr überwiegt die Wärmeabfuhr die Wärmezufuhr.
Schlieſslich condensirt der Dampf, wenn auch nach längerer Zeit, unter die
Atmosphäre, der Apparat füllt sich wieder von Neuem, der Raum verkleinert
sich, bis schlieſslich die Wärmezufuhr über die Wärmeabfuhr das Uebergewicht
gewinnt und eine Ausgleichung des Dampfdruckes eintritt und damit ein neues
Spiel des Apparates, insbesondere wenn der Wasserspiegel die Mündung des
Steigrohres frei macht.Wollte man mit solch einem ohne Beschleunigungscolonne versehenen Apparat
einen Dampfkessel andauernd speisen, so würde derselbe bei den in Betracht
kommenden Wassermengen und bei der Zeit, in welcher die Speisung erfolgen
muſs, eine sehr bedeutende Gröſse erhalten müssen, die insbesondere seine
leichte und bequeme Montage am Kessel sehr erschweren würde. Auſserdem würde
sich das sehr enge Dampfrohr leicht verstopfen und dadurch den Betrieb
stören. Beiden Uebelständen ist nun durch die Beschleunigungscolonne
abgeholfen, die ihr Beiwort „Beschleunigung“ daher hat, daſs sie die
Anzahl der Spiele innerhalb einer gewissen Zeit beschleunigt und es somit
ermöglicht, daſs man mit viel kleineren Apparaten gröſsere Wassermassen
bewältigen kann.
Das Gewicht der Beschleunigungscolonne bedingt die Hebe- und Fallzeit. Beide Gröſsen
stehen in Beziehung zu der Dauer der Condensation des Dampfes. Das Gewicht der
Beschleunigungscolonne ist hiernach ein bestimmt bemessenes. In neuester Zeit ist
die Leistungsfähigkeit der Apparate durch ein bemerkenswerthes Detail der
Beschleunigungscolonne noch erhöht worden. Am oberen Ende derselben ist, wie in der

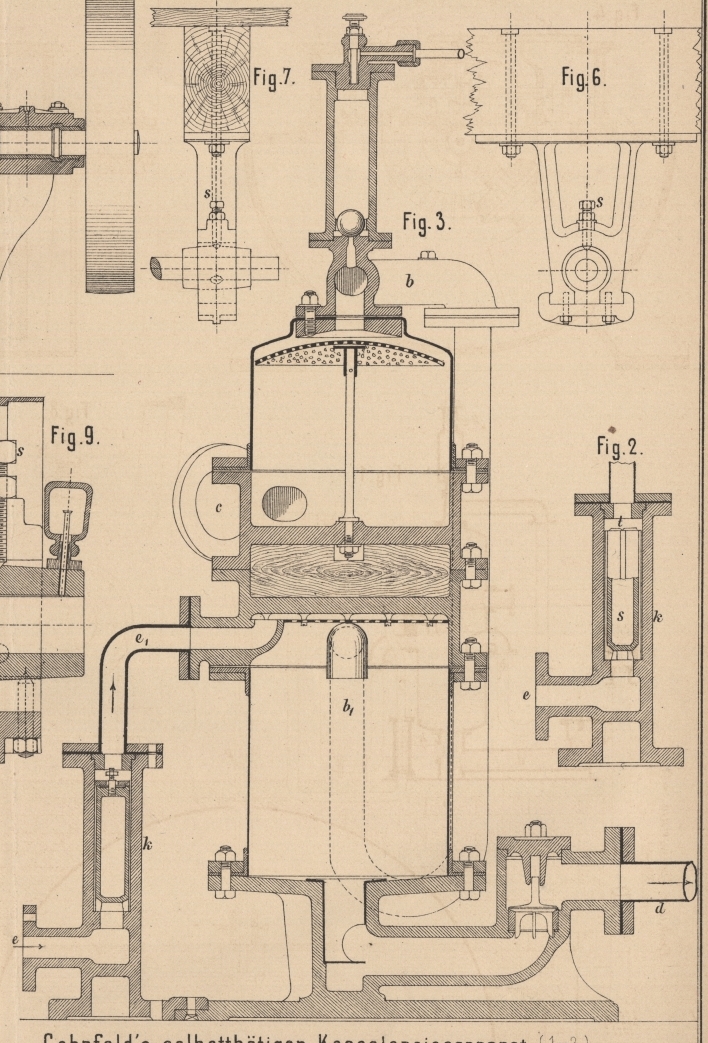

Constructionszeichnung Fig. 3 Taf.
28 zu sehen, auf einen kleinen angedrehten Zapfen eine Scheibe lose aufgesteckt und
durch eine Mutter gegen Abfallen gesichert. Das Loch in der Scheibe hat einen etwas
gröſseren Durchmesser und die Scheibe ist in der Achse der Colonne ungefähr um den
halben Hub der Beschleunigungscolonne verschiebbar. Der Apparat ist sonach in zwei
Theile gespalten, in einen schwereren und einen leichteren. Wenn ein
Druckunterschied entsteht, so wird sich zunächst und verhältniſsmäſsig schnell die
Scheibe aufwärts bewegen und den freien Durchgangsquerschnitt für den Dampf
verengen. Nun folgt der untere schwere Theil, der aber sofort wieder herunter fällt
und die Scheibe mit sich zieht, sobald der Apparat sich wieder ganz mit Wasser
gefüllt hat. Nachweislich hat diese Einrichtung das Spiel der Apparate noch mehr
beschleunigt und die Leistung derselben wesentlich erhöht.
Bezüglich der Temperatur des Speisewassers haben Versuche ergeben, daſs der
Apparat:
kaltes
Wasser
bis zu 6m
warmes
„
von
40°
bis
zu
5m
„
„
„
60
„
„
3
„
„
„
70
„
„
2
im letzten Falle aber nur noch bei 2 bis 2at,5 Dampfdruck ansaugt. Wasser von 80° und mehr
kann der Apparat nur von oben nehmen und auch dann nur, wenn die Wassersäule nicht
weniger als 4 bis 5m normal beträgt und das
Saugrohr nur wenig Krümmungen hat.
Der Apparat ist mit einigen Armaturen versehen, welche für den betriebssicheren Gang
desselben von groſser Bedeutung sind. Auf der oberen Gefäſsabtheilung B befinden sich (vgl. Fig. 1) ein
kleines Luftventil, bestehend aus einer zwischen zwei Sitzen spielenden Gummikugel
l, welche mit Kork gefüllt ist. Das nach B angesaugte Wasser und der daselbst condensirte Dampf
entwickelt eine reichliche Luftmenge, welche durch das Ventil ihren Abzug findet.
Andererseits verhindert aber auch die Luftkugel ein Eindringen der Luft von auſsen
in den Apparat während der Füllperiode, insbesondere wenn das Röhrchen h am Ventilgehäuse durch ein dünnes Rohr mit dem
Speisewasserbehälter in Verbindung gesetzt ist.
Wenn der Apparat sich ordnungsmäſsig im Betriebe befindet, darf nie Dampf durch das
Rohr aa1 nach A übertreten. Es tritt dies nur ein, wenn das
Speisewasser zu heiſs oder im Behälter Wassermangel eintritt, so daſs Luft durch das
Saugrohr c in den Apparat eindringt. Es ist dies sofort
durch ein heftiges polterndes Geräusch zu erkennen, das an Stelle der früheren Ruhe
und gesetzmäſsig auf einander folgenden Pulsationen und Schläge eintritt. Die
selbstthätige Füllung des Apparates hört auf und alle Räume füllen sich mit Dampf.
Sobald dieser ungewöhnliche Fall eintritt, ertönt eine Lärmpfeife u (Fig. 1),
welche sich auf dem Rohr a befindet und dadurch in
Thätigkeit gesetzt wird, daſs der Dampf eine in die Pfeife gelegte Scheibe von einer
leicht schmelzbaren Metalllegirung schmilzt und sich auf diese Weise den Weg in das
Mundstück der Pfeife bahnt. Der Heizer wird sofort gemahnt. Sobald dieser eine neue
Compositionsscheibe eingelegt, die störende Ursache beseitigt und den Apparat wieder
mit frischem Wasser gefüllt hat, was durch Hineinleiten von Dampf und Condensation
desselben, bezieh. durch directes Anfüllen durch das abgeschraubte Luftventil
erreicht wird, tritt der Apparat wieder in ruhigen Betrieb. Absichtlich vorgenommene
Störungen haben stets den eben beschriebenen Vorgang herbeigeführt, so daſs dadurch
die Betriebssicherheit des Apparates zur Genüge festgestellt ist.
Aus der Zeichnung Fig. 3 ist
ersichtlich, daſs der Dampf nicht unmittelbar auf die betreffenden Wasserspiegel
strömt. Zwei durchlöcherte Kupferplatten vertheilen in der unteren und in der oberen
Abtheilung den einströmenden Dampf gleichmäſsig über die ganze Fläche. Wenn der Apparat auch
ohne diese Siebe arbeitet, so verhindern dieselben doch ein plötzliches locales
Aufwallen der Wassermasse in Folge ungleichen Druckes.
Zu bemerken ist noch, daſs Cohnfeld in neuester Zeit
noch eine zweite Allarmpfeife mit dem Apparat in Verbindung gebracht hat. Auf den
trichterförmigen Wasserabscheider des Standrohres p
(Fig. 1) ist nämlich ein Black'scher
Speiserufer gesetzt, dessen Rohr bis zum tiefsten Wasserstand reicht. Das
Dampfzulaſsventil D zum Apparat befindet sich seitlich
am Wasserabscheider, wie aus Fig. 1
hervorgeht. Sollte dasselbe einmal aus Versehen oder Unachtsamkeit geschlossen
bleiben und der Wasserspiegel im Kessel in Folge von Dampfentnahme unter die
statthafte Grenze sinken, so würde sofort die Black'sche Allarmpfeife ertönen.
Es mag noch bemerkt werden, daſs auch ein Apparat zur Speisung mehrerer Kessel
verwendet werden kann. Zu dem Ende werden die Wasserräume der Kessel durch passend
angebrachte Rohre (die Abblasrohre eignen sich für diesen Zweck sehr gut) in
Verbindung mit einander gebracht, ebenso die Dampfräume. Hierbei steht
selbstverständlich in allen Kesseln der Wasserspiegel gleich hoch und es genügt dann
ein hinreichend groſser Apparat zur Speisung sämmtlicher Kessel.
In Folge der völligen Betriebssicherheit des Apparates, die bereits durch fast 500
bis 1. Januar 1879 im In- und Auslande in Thätigkeit befindliche Apparate
festgestellt ist, ist der Cohnfeld'sche Apparat als
zuverlässige Speisevorrichtung im Sinne von § 4 der allgemeinen Bestimmungen über
die Anlegung von Dampfkesseln vom 29. Mai 1871 amtlich anerkannt worden, und wir
sehen im Interesse eines rationellen Kesselbetriebes einer allgemeineren Verbreitung
dieser geistvollen Erfindung entgegen.
