Titel: V. Schlumberger's Zangen-Breithalter.
Fundstelle: Band 231, Jahrgang 1879, S. 26
Download: XML

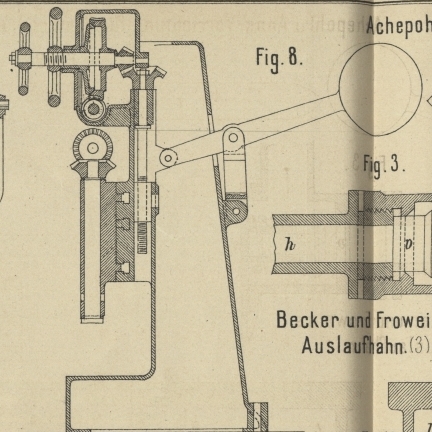

V. Schlumberger's Zangen-Breithalter. Mit Abbildungen auf Tafel 5. Schlumberger's Zangenbreithalter. Dieser in Fig. 7 bis 8 Taf. 5 dargestellte Breithalter ist eine Verbesserung des amerikanischen Zangentempels, den man fast allgemein wieder aufgegeben hat, weil die Leiste des Gewebes unregelmäſsig ausfiel. Für leichte Stoffe soll nach Vict. Schlumberger (Bulletin de Mulhouse, 1878 S. 932) der Apparat ganz ausgezeichnet wirken, weshalb auch jetzt ein Versuch mit einem ähnlichem Breithalter bei schwerem Gewebe gemacht werden soll. Alle solchen Zangentempel haben folgende Einrichtung: Man schraubt zur rechten und linken Seite des Gewebes zwei Zangen, welche gewöhnlich in der Richtung der Kette laufende Zähne haben, am Brustbaume fest. Während jedes Anschlages der Lade wird das Maul der Zange geöffnet, um die Waare nach dem Brustbaum fortrücken zu lassen. Geht die Lade zurück, so schlieſsen sich die Zangen wieder und klemmen die Sahlleiste von neuem ein. Da das Offenstehen des Zangenmaules nur in dem Augenblicke erfolgt, in welchem das Rietblatt an dem Gewebe liegt, ist letzterem die Möglichkeit genommen, in der Breite einzuspringen. In den Figuren bezeichnet A eine Platte, welche man mittels Schrauben F auf dem Brustbaum feststellt; nach der Lade hin bildet sie den unteren feststehenden Backen des Zangenmaules. Der obere bewegliche Backen B ist an A bei C drehbar angebracht, nach oben hin winkelförmig geformt und mit einer Nase b versehen, gegen welche die auf einem in A feststehenden Bolzen aufgesteckte, kräftig wirkende Spiralfeder R drückt. Die letztere schlieſst die Zange so lange, bis die Lade mit dem Rietblatt in die Anschlagstellung gelangt; hierbei stöſst der Ladendeckel gegen die oben in B angebrachte Stellschraube v und öffnet die Zange, so daſs jetzt der Regulator das neu gewebte Stück Waare trotz der Zange fortbewegen und aufwickeln kann.
