Titel: Vorrichtung zum Einsetzen und Ausheben der Ventile an Bergwerkspumpen.
Fundstelle: Band 231, Jahrgang 1879, S. 21
Download: XML

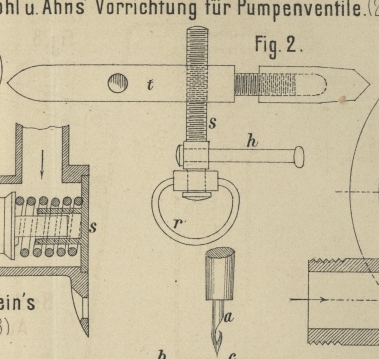

Vorrichtung zum Einsetzen und Ausheben der Ventile an Bergwerkspumpen. Mit einer Abbildung auf Tafel 4. Vorrichtung- zum Einsetzen und Ausheben der Ventile. Für gewöhnliche Fälle wird sich zum Einsetzen und Ausheben von Schachtpumpenventilen die Anwendung eines einfachen, von A. Achepohl und Jos. Ahns in Ueberruhr (*D. R. P. Nr. 1849 vom 15. Februar 1878) angegebenen Werkzeuges empfehlen, welches in Fig. 2 Taf. 4 skizzirt ist. Daſselbe besteht aus einer Traverse t, welche durch Auseinanderschrauben oberhalb des Ventiles in der Ventilkammer eingespannt wird, und aus einer durch diese tretenden Schraube s mit Handhabe h und Ring r, in welch letzteren das Ventil eingehängt wird. Durch Drehen der Schraube s wird das Ventil langsam gehoben.

Tafeln

Tafel Tafel 4
Tafel 4
