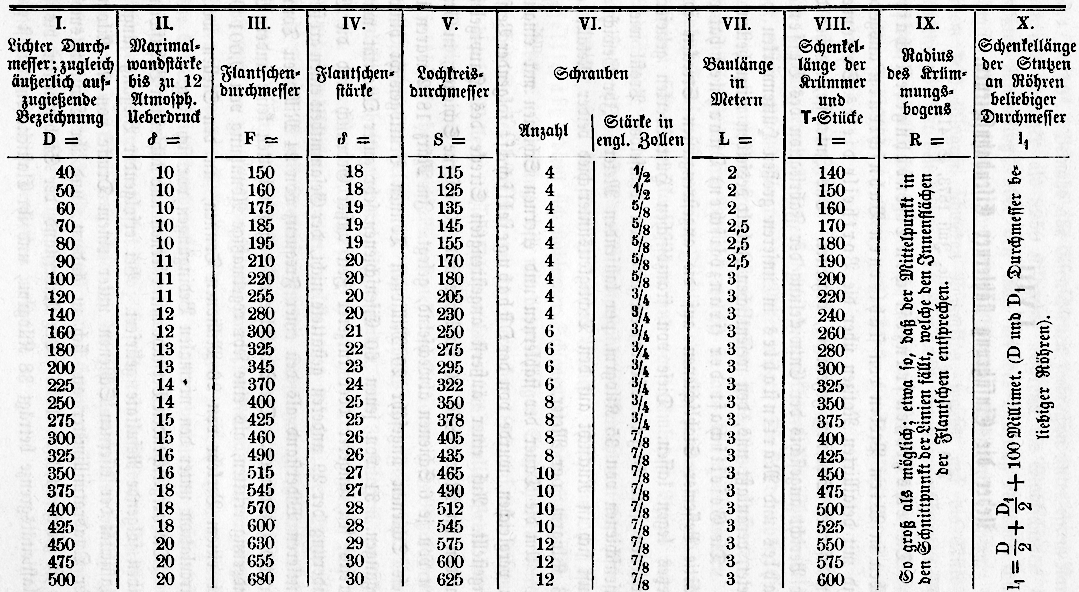

LVII. Normaldimensionen gußeiserner Flantschenrohre, Krümmer und T-Stücke. Normaldimensionen gußeiserner Flantschenrohre, Krümmer und T-Stücke. Nach den Beschlüssen der am 25. Januar 1873 abgehaltenen Konferenz von Fabrikanten und Vertretern des Vereines deutscher Ingenieure.

Lichter Durchmesser; zugleich äußerlich aufzugießende Bezeichnung D =; Maximalwandstärke bis zu 12 Atmosph. Ueberdruck δ =; Flantschendurchmesser F =; Flantschenstärke; Lochkreisdurchmesser S =; Schrauben; Anzahl; Stärke in engl. Zollen; Baulänge in Metern L =; Schenkellänge der Krümmer und T-Stücke l =; Radius des Krümmungsbogens R =; Schenkellänge der Stutzen an Röhren beliebiger Durchmesser l₁; So groß als möglich; etwa so der Mittelpunkt in den Schnittpunkt der Linien fällt, welche den Innenflächen der Flantschen entsprechen; l₁ = D/2 + D₁/2 + 100 Millimet. (D und D₁ Durchmesser beliebiger Röhren)

(Zeitschrift des Vereines deutscher Ingenieure, 1873, Bd. XVII S. 219.)
