Titel: Entlasteter Dampfschieber von J. G. Ives.
Fundstelle: Band 180, Jahrgang 1866, Nr. LXIII., S. 252
Download: XML

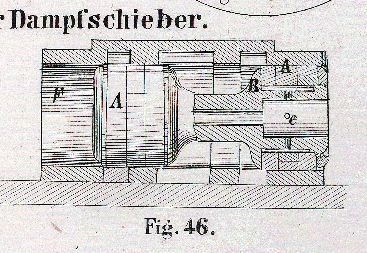

LXIII. Entlasteter Dampfschieber von J. G. Ives. Aus Armengaud's Génie industriel, März 1866, S. 122. Mit Abbildungen auf Tab. V. Ives' entlasteter Dampfschieber. Dieser Entlastungsschieber, welchen der Scientific American mittheilt, ist so construirt, daß er durch den Druck des Dampfes selbst dampfdicht gemacht wird. Zu diesem Zwecke wird die Liderung A (Fig. 46) aus mehreren Kreissegmenten gebildet, die um den Kolben B befestigt werden, welcher als Schieber dient. Die Segmente überdecken sich bei a, wie man aus Figur 47 ersieht, um eine vollkommen dichte Fuge zu bilden. Fig. 46 zeigt, daß die Vertiefung (der ringförmige Canal) B um den ganzen Kolbenkörper herumführt und der Dampf durch die Oeffnungen e eingeführt wird. Der Schieber wird dadurch entlastet, daß der Dampf die Liderung fortwährend gegen die Innenfläche des Schieberkastens F drückt. Es ist aus dem Vorhergehenden leicht einzusehen, daß der Schieber sich selbst dampfdicht macht und daß er lange Zeit in diesem Zustande verbleiben kann, ohne daß er neu adjustirt werden muß; derselbe kann auch leicht umgekehrt werden, ohne daß er aufhört dampfdicht zu seyn.

Tafeln

Tafel Tab.
                                    V
Tab. V
