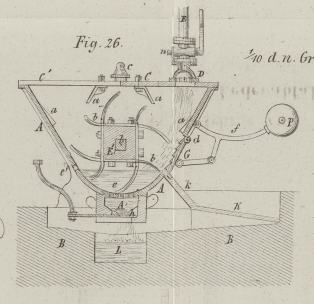

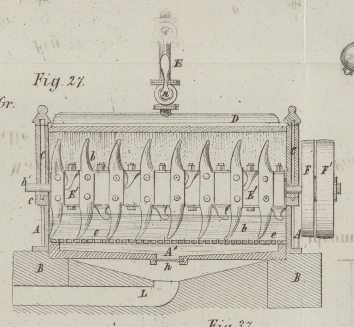

XC. Maschine zum Waschen der Lederabfälle behufs ihrer Verwendung zur Leimfabrication, von Baux in Givet. Aus Armengaud's Génie industriel, Juli 1860, S. 37. Mit Abbildungen auf Tab. V. Baux's Maschine zum Waschen der Lederabfälle behufs ihrer Verwendung zur Leimfabrication. Die erste Operation, welche man mit den Lederschnitzeln und Abfällen behufs ihrer Verwendung zur Leimfabrication vornehmen muß, ist ein vollständiges Waschen und eine Art Zerreibung; beide Zwecke werden mittelst der Maschine von Baux (patentirt in Frankreich am 15. Decr. 1858) sehr rasch und vollständig erreicht. Fig. 26 ist ein Querschnitt und Fig. 27 ein Längendurchschnitt dieser Maschine. Sie besteht aus einem ausgebauchten gußeisernen Troge A, dessen cylindrischer Boden e mit einer Reihe kleiner Löcher für den Austritt der Flüssigkeit versehen ist. In diesem Troge sind hervorstehende Platten a angebracht, welche das zu waschende Material zurückwerfen, nachdem es durch das im Troge befindliche Rührwerk gegen sie geschleudert worden ist. Letzteres besteht aus einer vierkantigen hölzernen Welle E' mit schmiedeeiserner Achse b', welche sich auf den Zapfenlagern c bewegt; auf dieser Welle sind metallene Schläger b in gekreuzter Stellung angebracht, welche die Lederschnitzel fortwährend treffen und gegen die Platten a des Troges zurückwerfen. Der Welle kann man eine Geschwindigkeit von 200 Umgängen in der Minute ertheilen. Der Trog ist mit einem hölzernen Deckel C versehen, auf welchem seiner ganzen Länge nach eine Rinne angebracht ist, damit sich das Wasser, welches die mit Hahn n versehene Röhre E zubringt, in derselben und sodann in dem Trog vertheilt. Der Deckel hat bei c' eine Oeffnung zum Einbringen der Lederschnitzel in den Trog. Beiläufig in der halben Höhe des Troges ist eine Thür angebracht, welche sich um die Angel d dreht und mittelst der mit einem Gegengewicht P versehenen Hebel f und f' geschlossen wird. Aus dem Trog, welcher an seinem Boden bei e mit einer Reihe von Löchern versehen ist, fließt das Waschwasser in ein Bassin A' ab, aus welchem es mittelst der Schieberklappe h in den Abzugscanal L gelangt. Die durch die Thür G herausgezogenen Lederschnitzel fallen auf eine geneigte Ebene k, von welcher das Wasser, womit sie getränkt sind, in den Behälter L abläuft. Die Maschine wird auf dem Fundament B fest verankert. Sie kann entweder von Hand durch Kurbeln bewegt werden, oder durch einen Treibriemen mittelst der festen und losen Scheibe F, F'. Man kann auch auf der den Riemenscheiben entgegengesetzten Seite der Welle E' ein Schwungrad zur Regulirung der Bewegung des Rühr- und Schlagwerkes anbringen.
