LXXIX.
Wohlfeile Weingeistlampe mit doppeltem
Luftzuge.
Mit Abbildungen auf Tab.
VIII.
Weingeistlampe mit doppeltem Luftzuge.

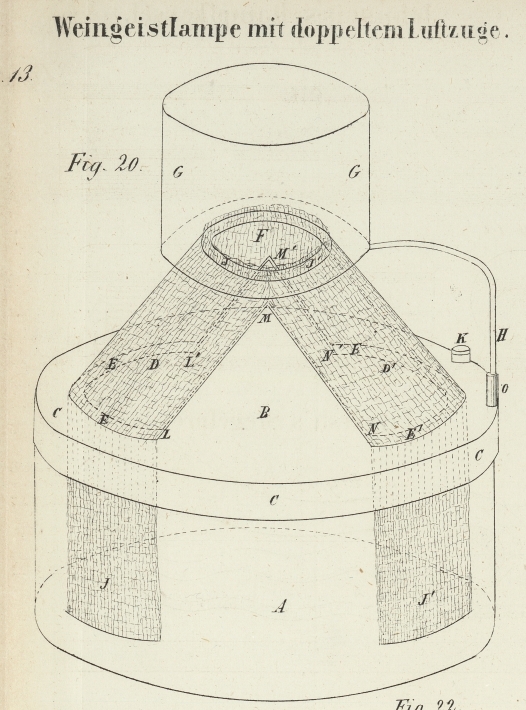

Meine Lampe, welche in Fig. 20 in natürlicher
Größe abgebildet ist, leistet dasselbe, was jede andere Berzelius'sche Lampe; hat jedoch vor einer solchen den Vortheil voraus,
daß sie für den höchst billigen Preis von 10 Sgr. = 32 kr. von jedem Klempner
angefertigt werden kann. Sie dürfte demnach nicht nur dem Chemiker, sondern auch
jeder Hausfrau willkommen seyn, da die Berzelius'schen
ihres hohen Preises wegen in den meisten Haushaltungen bis jetzt keine Anwendung
gefunden haben.
Die in Fig. 20
abgebildete Lampe besteht aus einem in jeder Glashandlung vorräthigen oben offenen
cylindrischen Gläschen A, auf welches ein von dünnem
Messingblech gefertigter, mit einem Rande C, C
versehener Deckel B genau aufgepaßt ist. In diesem
Deckel befinden sich zwei halbkreisförmige Einschnitte E,
E und E', E', in welche zwei doppelte
schrägliegende Halbcylinder D und D' eingelöthet sind, welche, an den Durchschnittsflächen L, M, M, N und L', M', N',
N' durch schmale Streifen geschlossen, sich oben so vereinigen, daß sie,
ungefähr 3''' über ihrem Vereinigungspunkte M und M' horizontal abgeschnitten, eine kreisrunde
Brennöffnung F von der Weite der einer gewöhnlichen
Lampe mittlerer Größe bilden.
In diese Brennöffnung F nun wird ein gewöhnlicher runder
Lampendocht, in den vorher, wie Fig. 21 in verjüngtem
Maaßstabe zeigt, auf beiden Seiten ein Einschnitt bis 4''' unter der Oeffnung a, b, also ungefähr bis c
gemacht worden ist, dergestalt von oben eingezogen, daß man zuerst die eine Hälfte
J durch den Halbcylinder D, und dann die andere Hälfte J' durch den
Halbcylinder D' zieht, so daß der obere Theil des
Dochtes, den man, wie bei Fig. 22 bei a', b' abschneidet, genau in den oberen Rand der
vereinigten Cylinder hineinpaßt, und die beiden unteren Hälften in den
Alkoholbehälter hängen.
Eine messingblechene Esse G, G an einem starken Drahte
H, der in einer Hülse O
drehbar befestigt ist, und eine kleine blechene, fest anschließende Kapsel auf der
Brennöffnung (auf der Zeichnung fortgelassen) vollenden das Ganze.
Die Vortheile dieser Lampe im Verhältniß zu Anderen in Bezug auf deren Preise sind
einleuchtend, und kann ein nur einigermaßen geübter Klempner eine solche in
1–2 Stunden vollenden. (Eine große Erleichterung für den Klempner ist es,
wenn er sich zur Darstellung der beiden Halbcylinder zuerst zwei Trichter anfertigt
und sodann die beiden Dreiecke LMN und L'M'N' herausschneidet, und dabei die zum Schließen der
Seitenöffnungen erforderlichen Streifen ausspart und umlegt.)
Mehrere Freunde, sowie ich selbst, benutzen solche Lampen bei unseren chemischen
Arbeiten, und können versichern, daß dieselbe allen Anforderungen vollkommen
entspricht.
J. Pintus, in Brandenburg a. d.
Havel.
