LXXVIII.
S. R. English's Siegelpresse.
Aus dem Practical Mechanic's Journal, Novbr. 1852, S.
180.
Mit einer Abbildung auf Tab. VIII.
English's Siegelpresse.

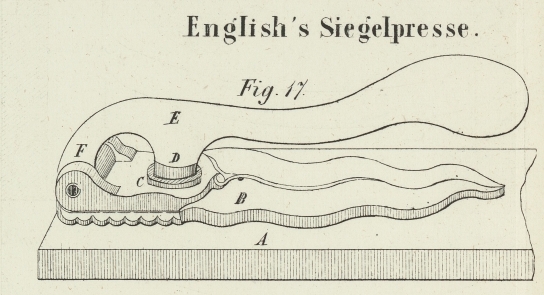

Fig. 17
stellt diese elegante, bequeme und wenig Raum einnehmende Presse in perspectivischer
Ansicht dar. An die rectanguläre hölzerne Basis ist die verzierte gußeiserne
Bodenplatte B geschraubt. Diese Platte enthält die
untere Form C, welche mittelst einer kleinen an ihrer
unteren Seite befindlichen Schraube an die Platte geschraubt wird. Die andere Form
D ist an eine Hervorragung des Hebels E befestigt. An die Platte B
sind zwei Lappen zur Aufnahme der Drehungsachse F des
Hebels gegossen. Ein durchgesteckter Stift bildet einfach die Drehungsachse.
