Titel: Selbstthätiger Lichtauslöscher.
Fundstelle: Band 93, Jahrgang 1844, Nr. LIII., S. 204
Download: XML

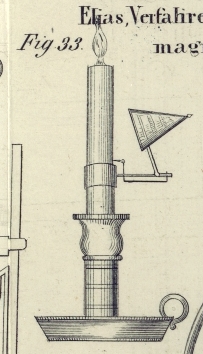

LIII. Selbstthaͤtiger Lichtausloͤscher. Aus dem Mechanics' Magazine. März 1844, S. 179. Mit Abbildungen auf Tab. III. [Selbstthätiger Lichtauslöscher.] Dieser kleine sinnreiche, Fig. 33 und 34 abgebildete Apparat besteht aus einer sich federnden Hülse, welche auf das Licht geschoben wird. An der Hülse ist ein Stäbchen befestigt, an dessen Ende sich der Drehungspunkt eines kleinen Winkelhebels befindet, dessen größerer Arm das Löschhütchen trägt. Dieses Hütchen wird vermittelst eines am kürzeren Hebelarm befestigten Fadens, der durch zwei in das erwähnte Stäbchen gebohrte Löcher geht, zurükgezogen und dadurch in der Fig. 33 dargestellten Lage erhalten, daß man einen an dem Faden befestigten Stift in den Talg der Kerze stekt. Wenn nun die Kerze bis zu dem Punkte, wo der Siift stekt, herabgebrannt ist, so fällt der Stift herab, das Hütchen fällt vermöge seines eigenen Gewichts, wie Fig. 34 zeigt, auf die Kerze und löscht sie aus.
