Titel: Ueber den neuen Patentdampfkessel des Hrn. W. Symington.
Fundstelle: Band 65, Jahrgang 1837, Nr. LXXXIX., S. 403
Download: XML

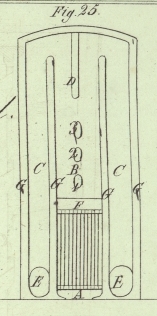

LXXXIX. Ueber den neuen Patentdampfkessel des Hrn. W. Symington. Aus dem Mechanics' Magazine, No. 726, S. 218. Mit Abbildungen auf Tab. VI. Symington's Patentdampfkessel. Hr. Symington nahm kuͤrzlich ein Patent auf einen neuen Dampfkessel, welcher hauptsaͤchlich auf Dampfboote anwendbar ist, und der nicht nur bei einer einzigen Feuerstelle eine ausgedehnte Heizoberflaͤche darbieten, sondern auch das sogenannte Aufschaͤumen (priming) verhuͤten soll. Da bekanntlich eine vollkommenere Verbrennung Statt findet, wenn das Brennmaterial eine einzige brennende Masse bildet, und da folglich im Verhaͤltnisse zu der Quantitaͤt des verbrauchten Brennmateriales mehr Hize erzeugt wird, als wenn das Brennmaterial nach der uͤblichen Methode in zwei oder mehrere kleine Feuer vertheilt ist, so ist zu erwarten, daß man auf diese Weise eine bedeutende Menge Brennmaterial ersparen wird. In Fig. 25 ist A der Ofen, und B, B der mittlere Feuerzug, der durch die senkrechten Roͤhren 1, 2, 3 in zwei gleiche Abtheilungen geschieden ist. Durch diese Roͤhren wird naͤmlich die von dem Ofen emporsteigende Flamme in zwei Theile getheilt, damit sie zu gleichen Theilen in die zuruͤklaufenden Feuerzuͤge C, C gelange und endlich durch die aufrechten Feuerzuͤge E, E in den Rauchfang entweiche. G, G ist das Innere des Kessels. Die aufrechten Roͤhren 1, 2, 3 dienen uͤbrigens nicht nur zu dem eben angedeuteten Zweke, sondern sie bedingen auch eine sehr rasche Dampfentwikelung, indem jede Roͤhre eine Wassersaͤule enthaͤlt, welche in jedem ihrer Theile einer sehr intensiven Hize ausgesezt wird. Fig. 26 zeigt einen Querdurchschnitt durch den Kessel und zwar durch die Dampfkammer genommen. A, A ist der Kessel, B, B die Dampfkammer, a der Canal, der vom Kessel in die Dampfkammer fuͤhrt, und uͤber den der Dekel c gestuͤrzt ist, damit das Wasser nicht durch die Dampfroͤhre E aus dem Kessel in den arbeitenden Cylinder gelangen, und daselbst das sogenannte Aufschaͤumen erzeugen kann. D, D sind die Roͤhren, durch die das Wasser, welches auf die eben beschriebene Weise aufgefangen wurde, in den Kessel zuruͤkkehrt. F bezeichnet den Wasserstand im Kessel. Wer die laͤstigen Wirkungen des Aufschaͤumens kennt, wird von dem Nuzen, den man sich von dem hier angedeuteten Schuzmittel gegen dasselbe erwarten darf, uͤberzeugt seyn. Man hat die neue Vorrichtung bereits an dem Bugsir-Dampfboote Dragon angebracht.

Tafeln

Tafel Tab.
                                    VI
Tab. VI
