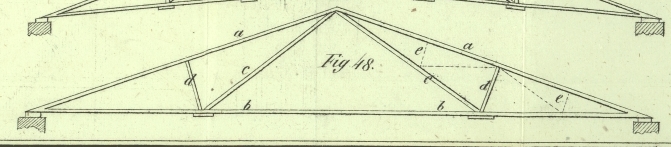

XLII. Ueber Dachstuͤhle aus Schmiedeisen. Von M. B. Aus dem London Journal of Arts. April 1837, S. 43. Mit Abbildungen auf Tab. III. Ueber Dachstuͤhle aus Schmiedeisen. Ich beobachtete bei meinem lezten Besuche der rasch voranschreitenden Bauten der London-Birmingham-Eisenbahn in Camden Town einen sehr einfach und sinnreich gebauten Dachstuhl, welcher fuͤr eines der Maschinenhaͤuser des Depots in London bestimmt ist. Ich erinnere mich vor einigen Jahren in der Fabrik des Hrn. Twells in Birmingham einen etwas aͤhnlichen, wie ich hoͤrte, von Dr. Church angegebenen Dachstuhl gesehen zu haben; wer die Angabe zu jenem, den ich oben erwaͤhnte, vorlegte, weiß ich nicht, doch vermuthe ich, daß es die HH. Cubitts seyn duͤrften, da diese die Contracte fuͤr saͤmmtliche Bauten an der erwaͤhnten Eisenbahn uͤbernahmen. Der fragliche Dachstuhl ist einer der leichtesten und im Vergleiche mit seinem Gewichte an Metall einer der staͤrksten, die ich noch gesehen habe: mit Ausnahme jedoch des Church'schen, dem ich noch den Vorzug gebe. Da weder der eine noch der andere in irgend einer Zeitschrift bekannt gemacht wurde, so erlaube ich mir eine kurze Beschreibung derselben mitzutheilen. Fig. 48 gibt eine Ansicht des Church'schen Dachstuhles, waͤhrend aus Fig. 49 jener erhellt, der an den Bauten der erwaͤhnten Eisenbahn angebracht wurde. An ersterem sind a, a die Sparren; b ist der horizontale Bindebalken; c, c sind die schiefen Streben, die mit den Sparren und dem Bindebalken den Winkel a, a, d, a, a, d bilden; e, e endlich sind die Stuͤzen, die einen jeden der Sparren in seiner Mitte bei d tragen. Dieses System laͤßt sich, wie durch punktirte Linien angedeutet ist, sehr vervielfachen, wenn man dem Dachstuhl allenfalls noch groͤßere Festigkeit geben will. In Fig. 49 sind a, a gleichfalls die Sparren und b, b der Bindebalken, c, c sind die Spannungsstangen oder Streben und d, d die Stuͤzen. Ich sehe im dieser Modificirung des Church'schen Systemes keinen Vortheil. Der Dachstuhl ist zwar allerdings elegant und fest, allein ich glaube nicht, daß er ersterem an Festigkeit gleichkommt, und daß er auf eben so richtige Principien basirt ist. Der ganze Bau ist aus Tfoͤrmigen Eisenbalken und winkeligen Eisenstangen, welche mit kleinen runden Eisenstaͤben verbolzt sind, gefuͤhrt.
