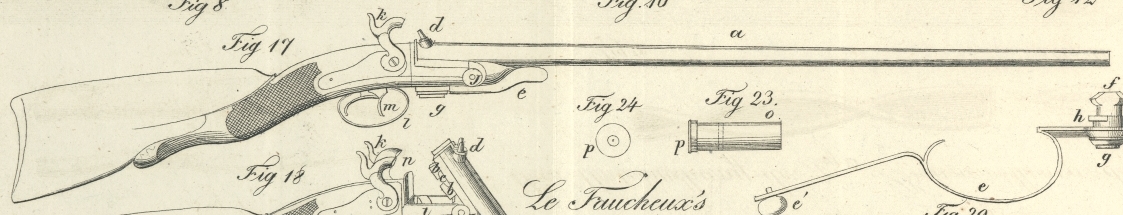

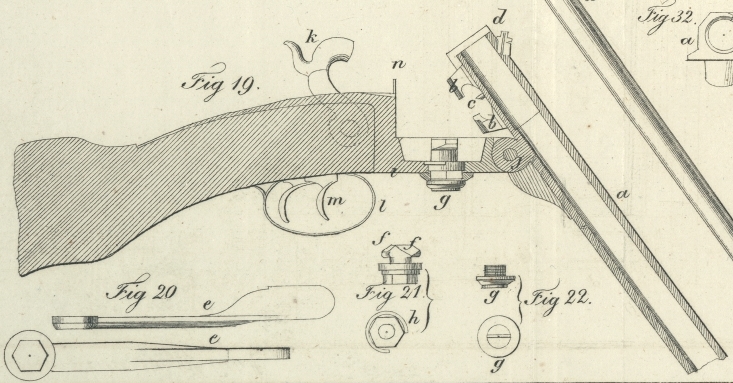

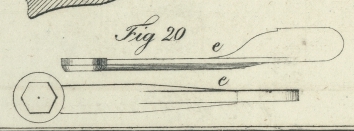

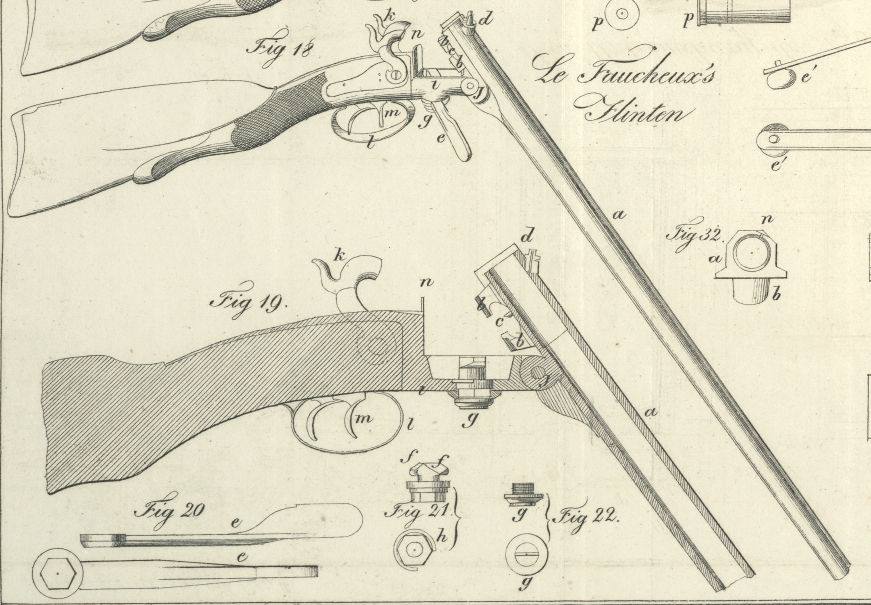

XVII. Bericht des Hrn. Baron Séguier uͤber die von Hrn. Lefaucheux, Buͤchsenmacher in Paris, erfundenen, von der Kammer aus ladbaren Jagdflinten. Aus dem Bulletin de la Société d'encouragement. Maͤrz 1835, S. 97. Mit Abbildungen auf Tab. II. Bericht uͤber die von der Kammer aus ladbaren Jagdflinten. Schon seit außerordentlich langer Zeit weiß man, daß die Musketen, oder die Flinten mir gezogenen Laufen viel weiter tragen, als alle uͤbrigen, und doch beschaͤftigte man sich bisher nur sehr wenig damit, diese Vorzuͤge auch den mit Schroten zu ladenden Jagdflinten zuzuwenden. Die Sache hatte auch wirklich ihre Schwierigkeiten; und das einzige moͤgliche Mittel zur Erreichung dieses Zwekes schien darin zu liegen, die Flinten mit Patronen zu laden, an denen die Schrote durch eine Scheidewand, deren Durchmesser etwas groͤßer gewesen waͤre, als jener des Flintenlaufes, von dem Pulver getrennt waͤren. Eine derlei Patrone konnte aber nur mit großem Kraftaufwands bis in die Kammer gebracht werden; und selbst in diesem Falle nicht ein Mal ohne einen theilweisen Verlust der beabsichtigten Vortheile. Denn die zwischen das Blei und das Pulver gebrachte Scheidewand wuͤrde sich doch gleich dem Durchmesser des Laufes so angepaßt haben, daß sie kaum etwas besser gewesen waͤre, als ein gut eingerammter Pfropf. Allein nicht ein Mal diese Methode konnte fuͤglich in Anwendung gebracht werden, weil eine Jagdflinte, wenn sie gut schießen soll, an ihrer Muͤndung etwas enger seyn muß, als an der Kammer oder an der Schwanzschraube. Wenn daher der fragliche Zwek erreicht werden soll, so muß die auf die angegebene Weise verfertigte Patrone in eine Kammer gebracht werden, deren Durchmesser etwas groͤßer ist, als jener des Laufes, und die sich kegelfoͤrmig mit lezterem verbindet. Dergleichen Gewehre koͤnnen demnach nur von der Kammer oder von der Schwanzschraube aus geladen werden, worauf denn auch gleich mehrere Buͤchsenmacher eingingen, nachdem ein Mal die ersten Feuergewehre mit beweglicher Schwanzschraube oder mit sogenanntem gebrochenem Laufe erfunden waren. Es ist hier nicht meine Aufgabe in eine historische Aufzaͤhlung aller der Modificationen, welche bisher in dieser Hinsicht an den Feuergewehren angebracht wurden, einzugehen; ich bemerke nur, daß Hr. Pauly der erste war, der diese Art von Gewehren, die fruͤher nur fuͤr Curiositaͤten galten, in den Handel brachte. Hr. Lefaucheux, der lange in den Werkstaͤtten Pauly's arbeitete, und der dessen Erfindungen von Anfang an verfolgte, hat der Gesellschaft die Zeichnungen der verschiedenen Modificationen vorgelegt, denen er die Erfindung Pauly's unterwarf, um sie auf jenen Grad von Vollkommenheit zu bringen, auf welchem sie sich gegenwaͤrtig befindet. Die Erfahrung zeigte ihm die praktischen Nachtheile, die mit jeder der fruͤheren Modificationen verbunden waren, und brachte ihn endlich auf eine Flinte, welche sich vielfach bewaͤhrte, und welche er dem Urtheile der Gesellschaft unterlegte. Die Flinte des Hrn. Lefaucheux besteht aus einem Laufe, der mittelst einem an seinem Umfange angebrachten Tangenten-Charnier an einem im Winkel gebogenen Eisenstuͤke, gegen welches sich dessen unteres Ende stemmt, befestigt ist. Mit diesem Stuͤke, welches als Kammer oder Schwanzschraube dient, wird der Lauf mittelst eines Tfoͤrmigen Zugbandes, dessen Kopf zwischen zwei unter dem Laufe angeschweißte Haken eingreift, in Beruͤhrung erhalten. Das die Schwanzschraube bildende Stuͤk dient zugleich als Schwengelstuͤk oder Schaukel, und ist wie gewoͤhnlich zwischen den beiden Schloßblechen in das Holz eingelassen. Der Kopf des T ist so gebaut, daß er, wenn man die Flinte zum Behufe des Abfeuerns schließen will, den Lauf gegen das die Schwanzschraube bildende Stuͤk anzieht; waͤhrend er, wenn man eine neue Patrone einlegen will, den Lauf leicht emporhebt, um die Adhaͤrenz der verschiedenen Theile an einander zu uͤberwinden. Das T selbst wird bald mit einem eigenen Hebel, bald mit der Buͤgelbruͤke in Bewegung gesezt. Das Pulver wird, wie gewoͤhnlich, durch den Schlag eines Hahnes auf einen in den Lauf geschraubten Piston entzuͤndet. Man wird sich vielleicht bei genauer Untersuchung dieser Flinte fragen, warum das Charnier, welches den Lauf mit dem Schafte verbindet, unter dem Lauf angebracht wurde, und warum das Abfeuern nicht in der Achse geschieht. Auch uns draͤngte sich diese Bemerkung auf, und wir wollen daher die Gruͤnde anfuͤhren, die Hrn. Lefaucheux zur Befolgung dieser Methode veranlaßten. Das Abfeuern in der Achse (le tirage dans I'axe) kann, wenn das Ende des Laufes dicht an dem die Schwanzschraube oder die Kammer bildenden Stuͤke erhalten werden soll, nur mit Huͤlfe von Seitenplatten Statt finden, die aber, wie die Erfahrung lehrte, selbst nach kurzer Zeit schon durch den Gebrauch des Feuergewehres eine so merkwuͤrdige Veraͤnderung erleiden, daß ich mir einige Bemerkungen daruͤber erlaube. Es zeigt sich naͤmlich an dieser Art von Flinten selbst schon nach sehr kurzem Gebrauche da wo sich der Lauf endigt, eine Art von Furche, die immer tiefer wird. Ist nun diese Ausfurchung, welche im Stahle oder in Eisen, welches noch haͤrter ist, indem es in Paketen gehaͤrtet und dann nicht mehr angelassen wurde, entsteht, das Resultat einer mechanischen Wirkung, welche das Gas bei seinem Entweichen ausuͤbt, oder ist sie vielmehr das Resultat einer chemischen Wirkung, die durch eine Verbindung des Schwefels des Schießpulvers mit dem Eisen bedingt ist? Wir haben Untersuchungen hieruͤber angestellt, und dabei gefunden, daß die angegangenen Theile der Platte haͤrter geworden, als alle uͤbrigen Stellen derselben, und daß an der Kupferplatte, welche zwischen den beiden Laͤufen angebracht ist, damit sich das Feuer des einen nicht auch auf den anderen fortpflanzen kann, gar keine oder wenigstens keine merkliche Veraͤnderung dieser Art vorgegangen. Der gute Zustand der kupfernen Zwischenplatten an Flinten, deren Seitenplatten bereits tief gefurcht waren, ließ demnach keinen Zweifel, daß diese schnelle Abnuͤzung der lezteren, abgesehen von den mechanischen Einfluͤssen, hauptsaͤchlich durch eine chemische Verbindung bewirkt wird. Hr. Lefaucheux haͤtte hierauf gestuͤzt diesen Nachtheilen leicht dadurch ausweichen koͤnnen, daß er die Seitenplatten mit Kupfer gefuͤttert haͤtte; er zog es jedoch vor diese Seitenplatten lieber ganz entbehrlich zu machen, was ihm denn auch gelungen ist. Man haͤtte glauben sollen, daß seine einfache Vorrichtung, die die Handhabung des Gewehres leicht und bequem machte, die Jaͤger endlich zufrieden stellen wuͤrde; dem war jedoch nicht so, denn je naͤher die neue Erfindung ihrer Vollendung kam, um so hoͤher steigerte man die Anspruͤche an dieselbe; und da man gegen deren Mechanismen nichts mehr vorzubringen wußte, so machte man ihr den Vorwurf, daß Gas bei ihr verloren gehe. Dieses Entweichen bewirkte nach der Ansicht der Mehrzahl eine Verminderung der Schußweite, so wie denn, in dessen Folge auch die Finger beschwaͤrzt wurden. Wir unsererseits fanden nur den lezteren dieser Vorwuͤrfe begruͤndet, und so unbedeutend derselbe auch an und fuͤr sich ist, so machte sich Hr. Lefaucheux doch neuerdings an die Arbeit, um auch ihn zu beseitigen. Er kam hiebei auf die gluͤkliche Idee die Schließmethode der hydraulischen Pressen auch auf die Flinten anzuwenden. Man bedient sich an lezteren naͤmlich bekanntlich einer ledernen Kapsel, deren Raͤnder sich mit um so groͤßerer Kraft gegen die Waͤnde eines Gefaͤßes anlegen, je mehr die darin enthaltene Fluͤssigkeit comprimirt wird, und mit je groͤßerer Kraft sie folglich zu entweichen trachtet. Da es sich nun an den Flinten nicht um das Entweichen einer Fluͤssigkeit, sondern um jenes eines entzuͤndeten Gases handelte, so wendete Hr. Lefaucheux natuͤrlich kein Leder an, sondern er versah seine Patrone mit einer Unterschale aus duͤnnem Kupfer. Die biegsamen Raͤnder dieser Unterschale oder dieses Huͤtchens, welches die Form einer großen Kapsel hat, dehnen sich im Augenblike der Explosion aus, und legen sich mit solcher Genauigkeit gegen die Waͤnde des Laufes an, daß auch nicht das geringste Entweichen von Gas moͤglich ist. Wir halten diese eben so einfache, als sinnreiche Vorrichtung, die so gluͤklich von der hydraulischen Presse auf die Flinten uͤbertragen wurde, fuͤr eine der wesentlichsten Verbesserungen, die seit langer Zeit an den von der Kammer aus ladbaren Flinten gemacht wurde. Wir glauben sogar, daß der ganzen Buͤchsenmacherkunst hiedurch ein großer Dienst geleistet wurde, indem man nun selbst Schließungen, die nicht sehr genau passen, nicht nur gegen das Entweichen von Gas verwahren kann, sondern indem es nunmehr weniger auf die Genauigkeit, als auf die Festigkeit und Soliditaͤt der Schließung ankommen wird, so daß eine der groͤßten Schwierigkeiten, die die Verfertigung der Flinten mit gebrochenem Laufe darbot, gehoben seyn duͤrfte. Wir bemerken nur noch, daß sich Hr. Lefaucheux die Vortheile, die er aus seiner Erfindung zu ziehen hoffen darf, durch ein Patent gesichert hat. Die Commission hat auf das Verlangen des Erfinders mehrere vergleichsweise Versuche mit seiner neuen Flinte, deren Resultate wir hier mittheilen wollen, angestellt. Wir bemerken vorlaͤufig nur, daß bei den Versuchen blaues halbgeleimtes Papier, weißes Rosenpapier (papier blanc rose), und graues ungeleimtes Papier angewendet ward, und daß saͤmmtliche Flinten mit gleichem Papiere versucht wurden. Erster Versuch mit weißem Rosenpapiere. Lefaucheux's Flinte mit einer Ladung von 70 Gran Pulver und einer Unze Blei Nr. 4 schlug durch 37, und bei einem zweiten Schusse mit gleicher Ladung durch 49 Bogen Papier. Pottet's Flinte mit einer Ladung von 55 Gran Pulver und einer gleichen Menge Blei schlug durch 41 Bogen. – Da hier wegen der Ungleichheit der Ladungen kein Vergleich angestellt werden konnte, so wurden die Ladungen bei den naͤchsten Versuchen gleich gemacht; und um vollkommene Gleichheit des Pulvers zu erzielen, wurde die Flinte Lefaucheux's mit Patronen, die fuͤr die Flinte Pottet's bestimmt waren, geladen. Doch muß bemerkt werden, daß diese Patronen in erstere Flinte mit groͤßerer Leichtigkeit paßten, als in leztere. Zweiter Versuch. Pulverladung 55 Gran. Blei Nr. 4 eine Unze. Die Flinte von Lefaucheux schlug durch 25, jene von Pottet durch 31 Bogen blaues Papier. Die Patrone ward mit einem Streifen Papier umwikelt, damit sie etwas genauer in die erstere einpaßte. Von dem weißen Rosenpapiere durchschlug erstere 46 und leztere 50 Bogen; von dem grauen Papiere hingegen durchschlug die Flinte von Lefaucheux 71, jene von Pottet aber 74 Bogen, worauf dann erstere noch ein Mal durch 51 Bogen trieb. Das Papier wurde bei diesem Versuche umgekehrt, und Lefaucheux schoß auf Papier, auf welches bereits von Pottet geschossen worden. Den zweiten Schuß hingegen schoß Lefaucheux auf neues Papier ab. Dritter Versuch. Vergleichung der Flinte von Lefaucheux mit jener von Robert. Ein Schuß aus der Flinte von Robert mit 55 Gran Pulver ohne Patrone drang durch 49 Bogen graues Papier; ein zweiter Schuß mit einer Patrone zu 52 Gran Pulver hingegen drang durch 66 Bogen. Ein Schuß aus der Flinte von Lefaucheux mit 52 Gr. Pulver einer Robert'schen Patrone, die in eine Patrone Lefaucheux's umgewandelt worden, schlug durch 73 Bogen. Ein dritter Schuß aus Robert's Flinte auf Papier, welches bereits getroffen worden, drang durch 73 Bogen, und ein zweiter Schuß aus Lefaucheux's Flinte auf Papier, welches gleichfalls angewendet worden, drang ebenfalls durch 73 Bogen. Der Umstand, daß das Papier bereits getroffen worden, muß deßhalb bemerkt werden, weil durch das Zaͤhlen der Blaͤtter deren Aneinanderliegen vermindert wird, so daß die Schuͤsse nicht so leicht durchdringen. Vierter Versuch, angestellt zur Ermittelung der besten Entzuͤndungsmethode, dieselbe mag von der Seite des Laufes oder von Ruͤkwaͤrts geschehen. Die Versuche wurden mit zwei Flinten Lefaucheux's vorgenommen, die jedoch in Hinsicht auf die Art der Entzuͤndung verschieden gebaut waren. Der erste Schuß, bei welchem die Entzuͤndung von Ruͤkwaͤrts und in der Seele geschah, drang mit einer Ladung von 70 Gr. Pulver durch 71 Bogen graues Papier; der zweite Schuß, bei welchem die Entzuͤndung am Laufe erfolgte, drang bei einer gleichen Ladung durch 72 Bogen. Aus allen diesen Versuchen ergibt sich im Allgemeinen, daß es sehr irrig ist, wenn man glaubt, daß die Schußweite einen um so groͤßeren Nuzeffect hat, als die Pulverladung groß ist. Wir bedienen uns des Wortes Nuzeffect, weil wir durchaus nicht behaupten wollen, daß die Entfernung, bis auf welche das Geschoß getrieben wird, nicht mit der Triebkraft, die ihm die Bewegung mittheilte, steigt. Wir sind uͤberzeugt, und die angefuͤhrten Versuche dienen als Beweis, daß das Geschoß um so weniger tief eindringt, je mehr die Geschwindigkeit einen gewissen Grad uͤbersteigt; man wird sich dieß auch sehr leicht erklaͤren koͤnnen, wenn man bedenkt, daß ein Koͤrper um so schwerer eindringen muß, je geringer die Zeit ist, die den Theilchen, auf die er trifft, gelassen wird, Ihre Stelle zu verlassen. Auf diese Weise erklaͤrt sich auch ganz natuͤrlich die anscheinend hoͤchst sonderbare Erscheinung, daß eine ganz aus der Naͤhe abgeschossene Kugel sich an einer Planke abplattet, waͤhrend sie aus groͤßerer Entfernung abgeschossen dieselbe durchdringt. Wir haben mir aller Strenge und Genauigkeit hergestellt, daß die Flinte des Hrn. Lefaucheux kein Gas mehr entweichen laͤßt, indem die Jaͤger auf diesen Punkt, der unserer Ansicht nach nicht von so gar hohem Belange ist, besonders großes Gewicht legen. Die Graͤnzen dieses Berichtes gestatten uns jedoch nicht unsere Ansicht uͤber diesen Punkt ausfuͤhrlich zu entwikeln; wir bemerken nur, daß sich unsere Ansicht auf eine neue Art der Anschauung der mit der Entzuͤndung des Pulvers in Verbindung stehenden Erscheinungen fußt, und daß wir glauben, daß man bisher die chemischen Erscheinungen, wie z.B. die Erzeugung eines Gasts, noch nicht gehoͤrig von den rein mechanischen Erscheinungen, wie z.B. von der Nuzanwendung einer erzeugten Kraft unterschied. Die oben erwaͤhnten Versuche selbst bestaͤtigen hierin unsere Ansicht; denn eine Robert'sche Flinte, an welcher eine merkliche Menge Gas entweicht, traͤgt diesen Versuchen gemaͤß eben so weit, als eine Flinte, an der alles erzeugte Gas nur an der Muͤndung des Laufes allein entweichen kann. Wir koͤnnen daher als die Vorzuͤge der Flinte des Hrn. Lefaucheux hervorheben, daß ihre Schließung sehr große Festigkeit gewaͤhrt, indem wir mehrere Male ohne allen Nachtheil aus beiden Laͤufen zugleich doppelte Ladungen abfeuerten; daß sie sich sehr leicht laden und ohne viele Muͤhe reinigen laͤßt; daß ihre mit den Kapseln versehenen Patronen, von denen erstere nach dem Abfeuern beinahe ganz herausgenommen werden, das Schmuzigwerden der Kammer verhindern; und daß der Lauf durch den festen Pfropf, der beim jedesmaligen Abfeuern ausgetrieben wird, jedes Mal so gereinigt wird, daß er selbst nach einer großen Anzahl von Schuͤssen immer noch eben so rein und brauchbar ist, wie vom ersten Anbeginn. Obwohl es bei diesen Eigenschaften nicht sehr auf die Leichtigkeit des Zerlegens und der Reinigung ankommt, so nimmt Hr. Lefaucheux doch auch in Hinsicht auf Einfachheit des Baues den Vorzug fuͤr seine neue Flinte in Anspruch; und wir muͤssen auch in dieser Hinsicht gestehen, daß dieselbe aus weniger Theilen zusammengesezt ist, als die fruͤheren. Die Lobspruͤche, die wir hier in allen diesen Hinsichten den Flinten Lefaucheux's zu machen gedrungen waren, haben auch bereits den besten Pruͤfstein, naͤmlich die Gunst des Publicums fuͤr sich, uͤber die wir in den Handelsbuͤchern des Erfinders die sprechendsten Beweise fanden. Der Erfindungsgeist des Hrn. Lefaucheux ist gegenwaͤrtig auf verschiedene Modificationen gerichtet, die er an den Feuergewehren der franzoͤsischen Armee, die immer noch an Vollkommenheit den Gewehren anderer Armeen, wie z.B. der schwedischen, nachstehen, gerichtet. Hat er hiebei wohl auch die Hindernisse erwogen, die ihm hierin im Wege stehen? Er hat hier gegen alte Gewohnheiten und nach einander gegen alle die Vorschriften zu kaͤmpfen, durch welche nicht nur zahlreiche Maͤngel verdekt, sondern auch die unter Beihuͤlfe einer verstaͤndigen Theorie gemachten Verbesserungen in Mißcredit gezogen werden. Hr. Olivier wird jedoch uͤber die Arbeiten des Hrn. Lefaucheux auf diesem Felde berichten, so daß wir der Gesellschaft nur noch im Namen der Commission vorzuschlagen haben, den Erfinder einer jener Auszeichnungen zu wuͤrdigen, womit sie dergleichen Verdienste zu belohnen pflegt. Fig. 17 zeigt eine mit allen ihren Theilen ausgestattete Flinte von der neuen Art. Fig. 18 zeigt eine aͤhnliche Doppelflinte mit abgebogenen Laͤufen, so daß sie zur Aufnahme der Patronen bereit sind. Fig. 19 ist ein Laͤngendurchschnitt derselben in doppelt groͤßerem Maaßstabe gezeichnet. Fig. 20 zeigt den Schluͤssel im Auf- und Grundrisse. Fig. 21 stellt das sogenannte T im Aufrisse und Grundrisse vor. Fig. 22 zeigt die Schraube des T im Aufrisse und von Unten. Fig. 23 ist eine mit ihrer Unterschale oder ihrer Kapsel versehene Patrone. Fig. 24 zeigt die Kapsel von Vorne. Gleiche Buchstaben beziehen sich an allen Figuren auf gleiche Gegenstaͤnde. a, a ist der Lauf. b, b sind Haken, die unter dem Pulversake angebracht sind, und in welche eine Art von Riegel, das sogenannte T eingreift. c ist eine Spindel, die wie ein Pfeifchen zugeschnitten ist, und womit das T zuruͤkgehalten wird. d ist der an dem Laufe angebrachte Rauchfang, der zur Aufnahme der Zuͤndkapsel dient. e ist ein unter der Schaukel angebrachter Schluͤssel, welcher horizontal von Links nach Rechts umgedreht wird, wenn man die Haken losmachen und die Laͤufe abbiegen will. In das Vierek dieses Schluͤssels paßt das untere Ende des T, welches durch eine Schraube darin zuruͤkgehalten wird. f ist das sogenannte T; der mit f' bezeichnete Theil desselben ist schraͤg abgeschnitten, damit er gegen das schief abgeschnittene Ende der Spindel c geschoben werden kann. Eine Feder, die zwar in Fig. 19 nicht sichtbar, dafuͤr aber in Fig. 18 angedeutet ist, stemmt sich gegen das T, und haͤlt den Schluͤssel waͤhrend des Ladens der Flinte entfernt. g ist eine Schraube, welche den Schluͤssel an dem T befestigt. h ein Ring, der das T umgibt; er ist an einem Theile seines Umfanges ausgeschweift, und zwar zum Behufe der Aufnahme eines kleinen im Grunde der Schaukel befestigten Zuͤngelchens. i ein rechtwinkelig gebogenes Eisenstuͤk, die sogenannte Schaukel, welches mit gehoͤriger Festigkeit an der Flinte befestigt ist, und auf dessen Ende sich der Lauf dreht. j eine durch das Charniergelenk der Schaukel gehende Spindel, welche dem Lauf als Mittelpunkt der Bewegung dient. k der Hahn. l der Buͤgel. m, m Druͤker. n das Absehen. o die Patrone. p die kupferne Kapsel der Patrone. Die Flinte wird auf folgende Weise gehandhabt. Man ergreift sie mit der rechten Hand, fuͤhrt die linke unter den Lauf und druͤkt gegen den Schluͤssel, der sich augenbliklich umdreht und die Haken c, c losmacht; in demselben Augenblike biegt sich dann auch der Lauf ab, so daß sein Pulversak offen steht. In dieser Stellung, welche man aus Fig. 18 ersieht, bleibt der Schluͤssel, indem er durch die Feder, die sich gegen das T stemmt, verhindert wird zuruͤkzufallen. Waͤhrend nun die Flinte mit der linken Hand gehalten wird, bringt man die Patrone in den Lauf, worauf man diesen emporhebt, und den Schluͤssel wieder in die aus Fig. 17 ersichtliche Stellung zuruͤkbringt, womit die Flinte geladen ist. Es braucht dann nichts weiter, als daß man auf den Rauchfang d' eine mit Knallpulver gefuͤllte kupferne Kapsel aufsezt und den Hahn spannt; denn, so wie man diesen losdruͤkt, wird das Zuͤndkraut durch den Schlag entzuͤndet werden, und die Entzuͤndung an die Ladung fortpflanzen. Nach dem Abfeuern wird zum Behufe eines abermaligen Ladens dasselbe Verfahren wiederholt. Der Fabrikpreis der Flinten des Hrn. Lefaucheux ist 150 bis 350 Fr.; jene mit bandirten Laͤufen kosten 550, und jene mit damascirten Laͤufen 650 Fr.
