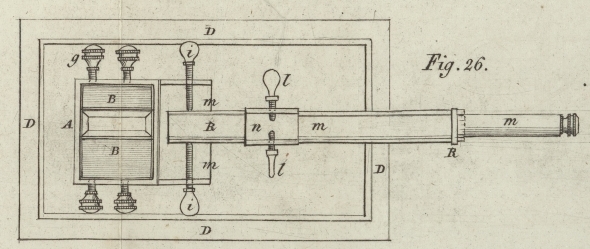

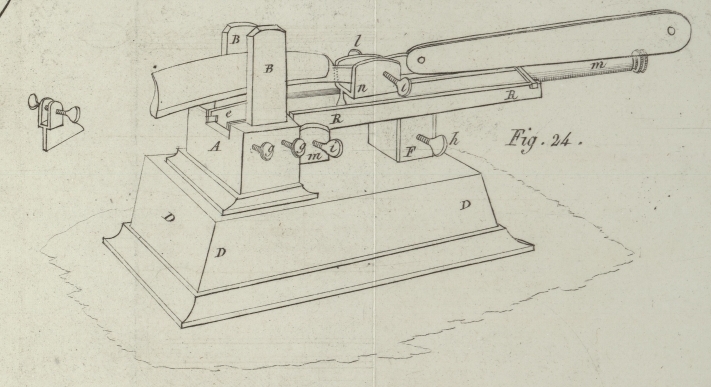

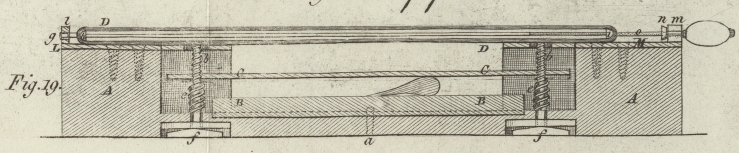

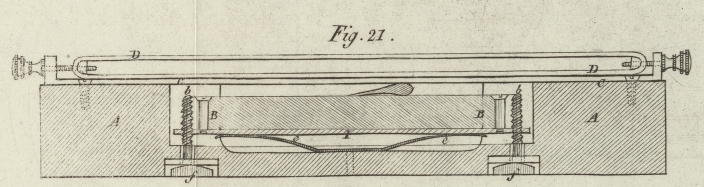

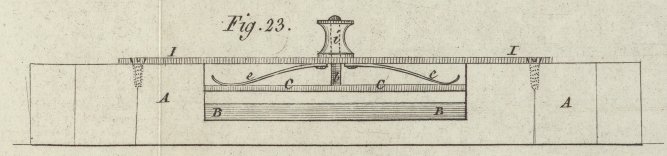

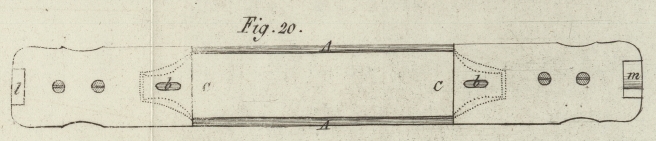

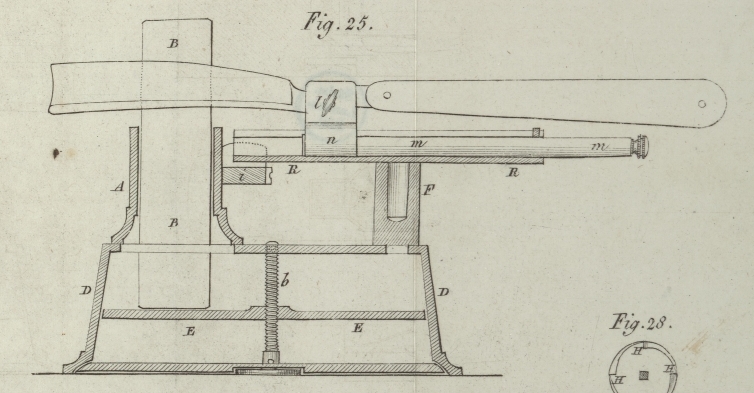

LXXXIX. Verbesserter Apparat zum Wezen und Schaͤrfen der Bartmesser und Federmesser und anderer schneidender Werkzeuge; worauf Franz Westby, Messerschmid zu Leicester, sich am 26. Januar 1830 ein Patent ertheilen ließ.265)Der englische Messerschmid zahlte fuͤr sein Patent auf diesen Apparat 300 Pfd. Sterling (3600 fl.); so viel kostet naͤmlich ein Patent in allen drei Koͤnigreichen: 105 fuͤr England; 75 fuͤr Schottland, und 20 fuͤr Irland. Eine solche Summe wird indessen kaum hinreichen, um eine vollstaͤndige Sammlung aller Werke, aller einzelner Abhandlungen und Notizen, die uͤber das Scharfen und Abziehen der Bartmesser in England und Frankreich gedrukt wurden, sich beizuschaffen. Indessen schert kein Mensch auf Erden den Bart schlechter, als ein franzoͤsischer oder englischer Barbier: die groͤßten Meister in der Kunst den Bart zu scheren waren bisher die schwaͤbischen und, nach diesen, die bayerschen Barbiere. Die Ursache hiervon scheint diese zu seyn, daß „usus facit artificem“ d.h., daß nur Uebung den Meister macht. In England schert jeder gut erzogene Mensch sich taͤglich selbst den Bart; in Frankreich zum Theile auch; es bleibt also fuͤr den Barbier in England nur der Arme, der demselben fuͤr das Bartscheren einen Haͤring (nach der neuesten Barbiertaxe) bezahlt, und dafuͤr auch natuͤrlich nicht, wie man bei uns sagt, rasirt, sondern abgeschuppt wird. Nun ist es aber auch Erfahrungssache, daß diejenigen, die sich selbst den Bart scheren, da sie nie die Gewandtheit im Striche erhalten koͤnnen, die ein Barbier erlangt, ihre Bartmesser weit schneller zu Grunde richten, als der Barbier, und da sie dieselben selten eben so gut und gehoͤrig auf dem Streichriemen oder auf dem Oehlsteine abziehen koͤnnen, wie der Barbier, so kam eine zahllose Menge von Streich- und Wezapparaten und Compositionen auf die Welt, mit welchen man, wenn man sie alle vollstaͤndig in einem technologischen Cabinette sammeln und aufstellen wollte, einen ganzen Saal fuͤllen koͤnnte. Alle diese Apparate sind fuͤr den Barbier von Profession oder fuͤr einen geschikten Wundarzt, der seine schneidenden Instrumente gehoͤrig brauchbar zu halten weiß, uͤberfluͤssig: ein guter Riemen, ein guter tuͤrkischer Oehlstein und eine geuͤbte Hand ist alles was nothwendig ist, um ein Bartmesser, ein Federmesser, ein schneidendes chirurgisches Instrument uͤberhaupt so scharf zu machen und zu erhalten, daß man ein feines weiches Haar damit in der Luft entzwei schneiden kann. Die Chirurgen aͤlterer Zeit zogen sich ihre Instrumente selbst ad, und wußten dieselben in brauchbaren Zustand zu sezen und zu erhalten: heute zu Tage finden wir wenige Professoren der Chirurgie, die im Stande sind auch nur einer Lancette zum Aderlassen, einem Bistouri, viel weniger einem Staarmesser oder einer Staarnadel die gehoͤrige Schneide zu geben; so etwas finden diese gelehrten Herren heute zu Tage unter ihrer Wuͤrde; sie uͤberlassen das Schaͤrfen ihrer Werkzeuge dem Instrumentenmacher, und schreiben dafuͤr Abhandlungen uͤber das Blaue am Himmel. Da nun der Instrumentenmacher kein Chirurg ist, und der Chirurg, der, seinem Namen nach (χειρ-8ργος) ein geschikter Arbeiter mit der Hand seyn soll, keinem seiner Werkzeuge die gehoͤrige feine Schneide zu geben versteht, so werden die armen Patienten oft mehr geschunden als geschnitten, und die Folgen hiervon sind begreiflich. Die beruͤhmteren Wundaͤrzte aͤlterer Zeit schrieben weniger, aber sie arbeiteten mehr; sie waren Tage lang damit beschaͤftigt, ihren Instrumenten die zu einer Operation nothwendigen Eigenschaften zu geben, und man sah sie nie, wie heute zu Tage, waͤhrend einer Operation ein Messer unwillig wegwerfen, weil es nicht schneidet, und langweilig dafuͤr ein besser schneidendes aus dem Etui hervorsuchen. Da nun heute zu Tage die Chirurgie an vielen Orten eine solche Stufe von Vollkommenheit erreicht hat, daß die Professoren derselben selbst nicht mehr ihre Instrumente in brauchbaren Stand zu sezen und zu erhallen wissen, und dieser Theil der chirurgischen Kunst in die Haͤnde der Scherenschleifer uͤbergegangen ist, so darf es uns nicht wundern, wenn wir diese Classe von Menschen jezt als die Herren und Meister der Doctoren und Professoren mit Apparaten auftreten sehen, die in den guten alten Zeiten uͤberfluͤssig gewesen sind.A. d. Ue. Aus dem Repertory of Patent-Inventions. April 1830. S. 211. Mit Abbildungen auf Tab. VII. Westby, verbesserter Apparat, zum Schaͤrfen der Bartmesser etc. Mein verbesserter Apparat soll zum Wezen oder Scharfen der Bart- und Federmesser und anderer schneidender Werkzeuge Statt der flachen Flaͤche dienen, auf welcher sie auf den sogenannten Oehlsteinen abgezogen werden. Durch meinen Apparat wird die Klinge dieser Instrumente nach der unten zu beschreibenden Weise so hingeleitet, daß die Schneide sich der Flaͤche des Steines unter einem solchen Winket oder in einer solchen Neigung darbietet, wie es die Schaͤrfung derselben erfordert, und dieser Apparat sichert jeden, der sich desselben bedient, daß, wenn die Klinge auf der Oberflaͤche des Steines vorwaͤrts und ruͤkwaͤrts geschoben wird, sie nie von diesem Winkel abweicht. Fig. 19 und 20. zeigt Eine Form, nach welcher mein verbesserter Apparat vorgerichtet seyn kann; Fig. 19. ist ein Durchmesser, Fig. 20. ein Grundriß desselben. (Bei dem Patente selbst sind die Figuren alle in natuͤrlicher Groͤße gezeichnet; hier sind sie im verjuͤngten Maßstabe.) A in Fig. 19 und 20. ist ein laͤngliches Stuͤk Holz, auf welchem der Oehlstein und die Theile, welche das schneidende Instrument, das abgezogen werden soll, leiten, aufgezogen sind. Das Holz ist in der Mitte des Stuͤkes A, wie man im Durchschnitte in Fig. 19. sieht, auf zwei Drittel der Tiefe desselben der Laͤnge nach weggeschnitten oder ausgetieft; uͤberdieß ist noch eine kleine Hoͤhlung oder Kammer an jedem Ende dieser Vertiefung des Stuͤkes, A, ausgeschnitten, wie man in Fig. 19., und durch die punktirten Linien im Grundrisse, Fig. 20., deutlich sieht. Die auf diese Weise ausgeschnittene Vertiefung in dem Holzstuͤke A nimmt den Oehlstein, B, auf, Fig. 19., der auf der Sohle derselben mit Kitt fest aufgesezt ist. C ist eine bewegliche Metallplatte uͤber, dem Oehlsteine, an welche der Ruͤken des Messers oder des schneidenden Werkzeuges angebracht wird, um die Klinge zu leiten, und den Winkel zu bestimmen, unter welchem die Schneide auf die Oberflaͤche des Oehlsteines gehalten werden muß, wenn sie bei dem Wezen oder Abziehen auf demselben gerieben werden soll. Die Leitungsplatte C hat gleiche Breite mit dem Oehlsteine B, ist aber etwas laͤnger, und die beiden Enden der Platte C, die uͤber die beiden Enden des Oehlsteines hinausragen, werden von zwei senkrecht stehenden Schrauben, bb, getragen, welche durch Loͤcher in dem unteren Theile des Holzstuͤkes A laufen. Die Koͤpfe dieser Schrauben, ff, sind in Vertiefungen eingelassen, welche an der unteren Flaͤche des unteren Stuͤkes fuͤr dieselben angebracht sind. Diese Schrauben schrauben sich durch Loͤcher an jedem der beiden Enden der Leitungsplatte, C, und dort sind zwei Spiraldrathfedern, e, angebracht, welche um die Schrauben, bb, laufen, und zwischen der unterem Flaͤche der Leitungsplatte C und der Sohle der Hoͤhlung oder des Ausschnittes A des Holzstuͤkes (Fig. 19.) spielen. Die Elasticitaͤt der Federn, ee, strebt die Leitungsplatte C von der Oberflaͤche des Oehlsteines B wegzuheben, so weit naͤmlich, als die Schrauben bb es gestatten. Wenn man aber den Kopf, ff, dieser Schrauben, bb, dreht, welcher unten in dem Holzstuͤke A eingelassen ist, so kann die Platte C gegen den Oehlstein herabgezogen werden, und wird so gegen die Elasticitaͤt der Federn, ee, wirken; und wenn man die Schraubenkoͤpfe in entgegengesezter Richtung dreht, wird die Leitungsplatte, C, weiter von der Oberflaͤche des Steines entfernt werden. Die Entfernung der Leitungsplatte C von dem Oehlsteine B kann also mittelst der Schrauben, bb, nach Belieben regulirt werden. Die Leitungsplatte c hindert den Ruͤken der Klinge des Wattmessers oder des schneidenden Instrumentes vor jedem zu hohen Aufsteigen uͤber die Flaͤche des Oehlsteines, und macht es dadurch unmoͤglich, daß die Schneide des Instrumentes sich auf lezterem drehen, oder, wie man sagt, rollen kann, wenn sie auf demselben vorwaͤrts und ruͤkwaͤrts getrieben wird, so wie sie auch hindert, daß die Schneide keinen zu stumpfen, d.h. keinen stumpferen Winkel mit dem Steine bildet, als man ihr geben will. Die Klinge kommt nun auf die in der Durchschnittsfigur 19. dargestellte Weise in den Zwischenraum zwischen die Leitungsplatte C und den Oehlstein B, und der Abstand zwischen, der Platte C und dem Steine wird mittelst der Stellschrauben bb nach der Dike des Ruͤkens des Bartmessers oder des Instrumentes so regulirt, daß dieser Ruͤken den Raum zwischen der Leitungsplatte und dem Steine beinahe ausfuͤllt. Das Wezen oder Abziehen selbst geschieht, indem man den Griff zwischen den Fingern und dem Daumen haͤlt, und dabei gewisser Maßen dreht, so daß der Ruͤken der Klinge aufwaͤrts gegen die untere Seite der Leitungsplatte, C, und zu gleicher Zeit die Schneide abwaͤrts auf die Oberflaͤche des Oehlsteines gedruͤkt wird. Die Staͤrke dieses Drukes haͤngt von der Staͤrke der Art von Drehung ab, die dem Griffe auf obige Weise, als ob man naͤmlich Klinge und Griff um ihre Laͤngenachse drehen wollte, gegeben wird. Wenn die Klinge auf obige Weise mit einem gehoͤrigen Grade von Drehung und Druk auf den Oehlstein gehalten wird, kann sie laͤngs demselben und der Leitungsplatte ruͤkwaͤrts und vorwaͤrts gezogen oder geschoben werden, und wird so jene Art von horizontaler kreisfoͤrmiger Bewegung erzeugen, welche man den Klingen waͤhrend des Wezens oder Abziehens auf dem Oehlsteine gewoͤhnlich gibt: d.h. jeder Theil der Klinge beschreibt einen horizontalen Kreis oder eine eifoͤrmige krumme Linie. Diese Art von Bewegung beim Abziehen oder Wezen ist aber nicht die einzige, deren man sich bei meinem Apparate bedienen kann; denn derselbe kann bei jeder zum Scharfen oder Abziehen brauchbaren Art von Reibungsbewegung benuͤzt werden. Auch in dem Falle, wo die Bartmesser oder die schneidenden Werkzeuge mit einem hinlaͤnglich diken Ruͤken versehen sind, um, wenn man den Ruͤken und die Schneide zugleich auf dem Oehlsteine liegen laͤßt, der lezteren den gehoͤrigen Winkel nach dem Steine zu geben,266)Dieß ist es, worauf es bei jedem schneidenden Instrumente, wenn es eine gute Schneide erhalten und behalten soll, vorzuͤglich ankommt. Dieses Verhaͤltniß der Dike des Ruͤkens zur Breite der Klinge, von welchem Alles abhaͤngt, wird aber von unseren Instrumentenmachern so schmaͤhlich vernachlaͤssigt, daß man beinahe glauben sollte, die guten Leute wissen nicht einmal, woraus es bei ihrer Arbeit ankommt. Man betrachte nur das naͤchste beste Barbier- oder Federmesser nach diesem Grundsaze, wenn man sich von der Richtigkeit dieser Bemerkung uͤberzeugen will.A. d. Ue. dient obiger Apparat: in diesem Falle darf nur der Zwischenraum zwischen der Leitungsplatte, C, und dem Steine so weit seyn, daß der Ruͤken des Instrumentes in demselben hinlaͤnglich Raum findet, und sich frei nach vor- und ruͤkwaͤrts bewegen kann. In diesem Falle darf die Klinge nur genau auf die gewoͤhnliche Weise gehalten werden, um den gehoͤrigen Druk mit ihrem Ruͤken und mit ihrer Schneide auf den Stein hervorzubringen, ohne daß der Ruͤken durch die oben erwaͤhnte drehende Bewegung aufwaͤrts gegen die Leitungsplatte, C, gedruͤkt werden darf. Die Leitungsplatte dient in diesem Falle nur zur Sicherheit, daß der Ruͤken der Klinge nicht zufaͤllig oder aus Unvorsicht von dem Steine aufgehoben, und außer Beruͤhrung mit demselben gebracht wird. Vorzuͤglich bei Klingen mit duͤnnem Ruͤken, bei welchen dieser von dem Steine entfernt gehalten werden muß,267)Wenn die Breite der Klinge das gehoͤrige Verhaͤltniß zur schmalen Breite des duͤnnen Ruͤkens hat, ist dieß nicht noͤthig.A. d. Ue. muß der Griff auf obige Weise in einer drehenden Bewegung gehalten werden, wodurch der Ruͤken oben mit der unteren Seite der Leitungsplatte, C, in Beruͤhrung kommt. Man muß dafuͤr sorgen, daß die Leitungsplatte, C, genau parallel mit dem Oehlsteine gestellt wird, bevor man den Apparat zu brauchen anfaͤngt. Ich habe meinen verbesserten Apparat in Fig. 19 und 20. mit einem elastischen Streichriemen, DD, versehen, welcher aus einem Riemenstreifen ohne Ende besteht, der um zwei kleine Streker, h und i, laͤuft, die sich uͤber die Breite des Riemens innerhalb der beiden Schlingen, die er an seinen beiden Enden bildet, erstreken. Dieser Streichriemen, DD, wird von zwei kleinen Zapfen, I und in, getragen, welche von den Enden der beiden Metallplatten, L und M, emporsteigen, die auf jedes Ende des Holzstuͤkes, A, aufgeschraubt sind. Ein Stift, g, welcher aus dem Streker, h, hervorragt, und an einem Ende durch den Streichriemen laͤuft, stekt in einem Loche des Zapfens l. Zwei Staͤngelchen oder starke Drathe sind an dem Streker, h, befestigt, und laufen parallel mit einander der ganzen Laͤnge des Streichriemens nach innerhalb desselben hin. Die anderen Enden dieser Drathe laufen durch Haͤlter in dem anderen Streker, i, und in dem Streichriemen, und die Enden dieser Drathe sind in einer kleinen Stange, n, befestigt, die sich gegen den Zapfen m anlegt, siehe Fig. 19. Eine Schraube, o, laͤuft durch die kleine Querstange, n, und schraubt sich in den Streker, i, ein, welcher sich innerhalb der Schlinge des Streichriemens befindet: die Schulter der Schraube, o, druͤkt gegen die Außenseile des Querstaͤngelchens n. Wenn man nun die Schraube, o, dreht, kann der Riemen D mit einer solchen Gewalt gespannt werden, daß seine Oberflaͤche fest genug wird, um die Klinge eines Barbiermessers auf derselben streichen zu koͤnnen. Die Schulter oder der runde Schenkel der Schraube 0 wird von einer Kerbe in dem Zapfen, m, aufgenommen, und liegt an einer Seite offen, damit man die Schraube seitwaͤrts aus diesem Stiefel herausnehmen kann; dann kann auch der Stift, g, an dem gegenuͤberstehenden Ende des Streichriemens aus dem Zapfen l herausgenommen, und der Streichriemen, DD, gaͤnzlich entfernt werden. Man kann auf diese Weise die untere Seite desselben nach oben lehren, oder den einzelnen Streichriemen auch abgenommen brauchen. Da solche Streichriemen schon fruͤher verfertigt wurden, so gehoͤren sie nicht zu meiner Erfindung, und sind hier bloß dargestellt und beschrieben, um zu zeigen, wie sie zugleich bei dem Apparate von meiner Erfindung mit angewendet werden koͤnnen. Fig. 21 und 22. zeigt eine andere Form, nach welcher mein verbesserter Apparat verfertigt werden kann. Fig. 21. stellt ihn im Durchschnitte dar, und Fig. 22. ist ein Grundriß des Holzblokes A. Auch bei dieser Vorrichtung hat derselbe Zwek Statt, wie bei der vorigen, naͤmlich die Klinge des Instrumentes, welches geschaͤrft werden soll, zu leiten, und zu hindern, daß der Ruͤken desselben nicht zu weit von der Oberflaͤche des Oehlsteines weggehoben wird. Statt aber den Oehlstein B hier zu befestigen, und die Leitungsplatte C mittelst der Stellschrauben auf die vorher beschriebene Weise dem Oehlsteine zu naͤhern oder von diesem zu entfernen, wird die Leitungsplatte, C, hier (Fig. 21 und 22.) mittelst Schrauben uͤber der Sohle des Ausschnittes des Blokes A so befestigt, daß sie diesen Ausschnitt uͤberdekt, und der Stein B liegt auf einer Lagerplatte I aufgekittet und aufgeschraubt, welche von zwei senkrechten Schrauben, bb, getragen wird. Die Koͤpfe, ff, dieser Schrauben sind in zwei Loͤchern auf der unteren Flaͤche des Holzstuͤkes A eingelassen, und die Schrauben schrauben sich in die Lagerplatte, I, ein. Der Oehlstein B, und seine Lagerplatte I werden nach aufwaͤrts gegen die Leitungsplatte C mittelst einer langen gekruͤmmten Feder, e, gedruͤkt, welche in der Mitte ihrer Laͤnge auf der Sohle des Ausschnittes des Holzstuͤkes, A, aufgeschraubt ist, und zwischen dieser Sohle und der unteren Seite der Lagerplatte I so liegt, daß sie mit ihren beiden nach aufwaͤrts gekehrten Enden dieselbe in Folge ihrer Elasticitaͤt gegen die Kraft der Schrauben, bb, aufwaͤrts druͤkt. Der Zwischenraum zwischen dem Oehlsteine B und der Leitungsplatte C kann durch Drehung der Stellschrauben bb regulirt werden, und so wird die Leitungsplatte C steigen oder fallen, bis sie in die gehoͤrige Entfernung von dem Oehlsteine kommt und genau mit demselben parallel liegt. Die Feder, e, muß stark genug seyn, um zu verhindern, daß der Oehlstein bei dem zum gehoͤrigen Schaͤrfen oder Abziehen des Instrumentes noch wendigem Druke durchaus nicht nachgibt. Auch dieser Apparat ist mit einem Streichriemen versehen, D in Fig. 21., welcher mittelst Schrauben geschuͤzt und gespannt wird, die in Zapfen auf den Enden der Leitungsplatte, C, laufen, welche zu diesem Ende daselbst angebracht sind. Die Zeichnung zeigt, wie dieser Riemen gespannt und nachgelassen oder gaͤnzlich entfernt werden kann, so daß eine weitere Beschreibung dieser Vorrichtung um so mehr wegbleiben kann, als sie nicht zu meiner Erfindung gehoͤrt. Statt die Leitungsplatte mittelst zweier Stellschrauben zu stellen, wie Fig. 19. zeigt, kann sie auch so, wie in Fig. 23. gestellt werden, wo sie an jedem Ende mittelst eines Stiftes geleitet wird, auf welchem sie sich loker auf und nieder schiebt. Zwei Federn, ee, Fig. 23. sind hier zwischen einer feststehenden Platte I, die oben auf dem Holzstuͤke A uͤber dem in derselben befindlichen Ausschnitte aufgeschraubt ist, und zwischen der feststehenden Platte, I, angebracht. Die Lage der Leitungsplatte wird durch eine Schraube, b, gestellt, welche in dieselbe eingenietet ist, und oben in der feststehenden Platte, I, durch ein Loch lauft. Auf der Schraube, b, wird ein Niet, i, angebracht, an derjenigen Stelle, an welcher sie durch die Platte I durchsticht. Je nachdem man nun das Niet, i, dreht, kann die Leitungsplatte, C, von dem Oehlsteine in die Hoͤhe gezogen oder demselben naͤher gebracht werden. Mein Apparat laͤßt sich auch noch so einrichten, daß man zwei Oehlsteine anbringt, die mit ihren Flaͤchen einander gegenuͤberstehen, und wovon der zweite auf der Leitungsplatte angebracht ist, so daß der Ruͤken der Klinge auf diesem laͤuft. Statt auf der Leitungsplatte. In diesem Falle kann auch die Schneide nach aufwaͤrts gekehrt werden, um sie an dem oberen Wezsteine abzuziehen, wo dann der untere Stein dem Ruͤken als Leiter dient, und so den Winkel sicher stellt, unter welchem die Schneide auf der Oberflaͤche des oberen Steines angehalten wird, so wie im vorigen Falle der obere Stein als Leitung fuͤr den Ruͤken diente. Wenn die beiden Steine auf diese Weise einander gegenuͤber angebracht werden, so kann man Steine von verschiedener Qualitaͤt waͤhlen; der eine kann groͤber seyn, und wird dann eine groͤbere Schneide geben, und der andere feiner, so daß man eine feinere Schneide erhaͤlt. Wenn ferner die Leitungsplatte C aus weichem Messinge ist, so wird man finden, daß sie der Schneide eine sehr feine Vollendung gibt, wenn man diese, nachdem sie auf dem Oehlsteine abgezogen wurde, nach aufwaͤrts kehrt, und mit derselben auf diesem Messinge eben so Hinfahrt, wie vorher auf dem Oehlsteine, wobei die Schneide reichlich mit dem schwarzen Oehle versehen werden muß, das sich auf dem Oehlsteine sammelt, waͤhrend die Schneide auf dem Messinge gestrichen wird. Obschon ich an meinem Apparate Stellschrauben beschrieben habe, um den Abstand zwischen der Leitungsplatte und dem Steine zu bestimmen, so muß man doch bemerken, daß diese Vorrichtung nur dort noͤthig ist, wo man meinen Apparat zum Scharfen oder Abziehen solcher Klingen verwendet, welche mit einem diken Ruͤken versehen sind oder verschiedene Breiten haben. Wenn mein Apparat aber zum Abziehen einer Klinge von besonderer Groͤße gebraucht wird, so kann die Leitungsplatte unmittelbar in gehoͤriger Entfernung von dem Oehlsteine befestigt werden, wodurch mein Apparat einfacher im Baue wird, und doch seine Wirkung auch bei solchen Klingen leistet. Fig. 24, 25 und 26. zeigt noch eine andere Art, nach welcher mein verbesserter Apparat zugerichtet seyn kann. Fig. 24. stellt ihn im Perspective, Fig. 25. im Durchschnitte, und Fig. 26. im Grundrisse dar. Zwei senkrechte Oehlsteine, BB, werden in einem aufrecht stehenden Gehaͤuse, A, das auf einem groͤßeren Gehaͤuse, D, ruht, welches ihm als Unterlage dient, befestigt. Die Oehlsteine laufen durch das Gehaͤuse, A, hinab, und auch durch den oberen Theil des Gehaͤuses, I), in welchem sich zwei laͤngliche Ausschnitte zur Aufnahme dieser Steine befinden. Das schmale Stuͤk Metall oben auf dem Gehaͤuse, D, zwischen diesen beiden Ausschnitten trennt die Steine, BB, zwischen welchen eine Doppelfeder, e, in Form des Buchstabens U angebracht ist. Die beiden Arme dieser Doppelfeder druͤken gegen die gegenuͤberstehenden Seiten der Loͤcher, und streben durch ihre Elasticitaͤt die beiden Steine aus einander zu halten. Die Steine, BB, stehen auf einer Tragplatte, E, welche von einer Schraube b getragen wird, deren Kopf in einem Loche der unteren Flaͤche des Gehaͤuses D eingesenkt ist. Diese Schraube schraubt sich in die Platte, E, ein, und ihr oberes Ende tritt in ein Loch in dem oberen Theile des Kastens D, wodurch die Schraube geleitet und senkrecht erhalten wird. An der Schraube, b, ist ein Blattchen, ein Waͤscher, gerade uͤber dem Bodenstuͤke des Gehaͤuses, angebracht, so daß die Schraube, b, nicht innerhalb des Gehaͤuses fuͤr sich selbst steigen oder fallen kann; wenn man sie aber dreht, wird sie die Platte, E, und die Oehlsteine, BB, welche auf der Platte ruhen, so heben oder senken, daß ein neuer Theil der Laͤnge der Steine in Thaͤtigkeit kommt, wenn die fruͤheren bereits abgenuͤzt worden sind. Mittelst der Stellschrauben, g, koͤnnen die Oehlsteine, ungeachtet der Elasticitaͤt der Doppelfeder, e, einander naͤher gebracht werden: die Schrauben laufen naͤmlich durch das Metall des Gehaͤuses, A, und druͤken gegen die Ruͤken der Steine. Ein gefurchter Trog, R, ist auf einem Pfeiler, F, aufgezogen, der oben auf dem Gehaͤuse, D, steht: ein runder Zapfen, der an der unteren Seite des Troges R angebracht ist, paßt naͤmlich in ein walzenfoͤrmiges Loch in diesem Pfeiler, so daß der Trog R auf diese Weise nach jedem Theile des Raumes zwischen den beiden Steinen B gerichtet werden kann, wenn man ihn horizontal auf diesem Zapfen dreht, und in dem Pfeiler, F, mittelst der Schraube, h, festgehalten werden kann. Das Ende des Troges R zunaͤchst an den Steinen kann durch die Stellschrauben, ii, gestellt werden, welche durch die Ohren der kleinen Traͤger, m, laufen, die außen an dem Gehaͤuse, A, befestigt sind. Der Trog R kann also auf diese Weise in jede gehoͤrige Lage in Hinsicht auf den Raum zwischen den Steinen, B, gebracht, und mittelst der Spizen der Schrauben gegen jede bedeutende Abweichung von dieser Lage gesichert werden: es ist jedoch immer gut, wenn der Trog R noch einigen freien Spielraum um seinen Zapfen hat. Das Barbiermesser, oder jede andere Klinge, die geschaͤrft werden soll, kommt in eine kleine Zwinge, n, zwischen den zwei Schrauben, bb; ein Zapfen, welcher aus dem unteren Theile der Zwinge emporragt, ist auf einer walzenfoͤrmigen Stange, m, befestigt, die in dem Boden des Troges F liegt, und so angebracht ist, daß sie ihrer Lange nach ruͤkwaͤrts und vorwaͤrts bewegt werden kann. Die Zwinge, n, ist so eingerichtet, daß, wenn sie ganz senkrecht steht, ihre unteren Kanten keine der Kanten des Troges, F, beruͤhren, und daß, wenn eine Klinge in der Zwinge befestigt wird, sie rein zwischen den Steinen, B, durchlauft, ohne einen derselben zu beruͤhren. Wenn aber die Stange, m, auf eine oder auf die andere Seite gedreht wird, so schlaͤgt sich die Zwinge uͤber, so daß eine ihrer unteren Kanten auf der correspondirenden Kante des Troges, F, ruht, und dann schlaͤgt sich auch die in der Zwinge, n, befestigte Klinge auf eine Seite uͤber, so daß ihre Schneide mit einem der Steine, B, in Beruͤhrung kommt. Man muß hier dafuͤr sorgen, den Trog, R, so zu stellen, daß wenn die Zwinge, n, gegen eine oder die andere Seite gekehrt wird, die Schneide der Kante immer genau in Beruͤhrung mit dem correspondirenden Steine, B, bleibt, und zwar unter dem gehoͤrigen Winkel, und nur mit der Flaͤche, die geschaͤrft werden soll, und mit keiner anderen. Und damit diese Stellung mit aller Genauigkeit geschieht, sind die verschiedenen oben erwaͤhnten Schrauben angebracht: naͤmlich diejenigen, die auf die Steine wirken, die den Trog F reguliren, und die die Klinge in der Zwinge n halten. Wenn diese Vorrichtung gehoͤrig gestellt ist, wird die Klinge dadurch geschaͤrft, daß sie ihrer Lange nach vorwaͤrts und ruͤkwaͤrts so gezogen wird, daß ihre Schneide mit einem Steine in Beruͤhrung bleibt, waͤhrend der Winkel und die Richtung der Klinge bei dieser Bewegung dadurch regulirt wird, daß eine der unteren Kanten der Zwinge, n, auf der correspondirenden Kante des Troges, R, ruht. Die Zwinge wird auf eine und auf die andere Seite abwechselnd gekehrt, damit die Klinge abwechselnd mit jedem Steine in Beruͤhrung kommt. Die Zwinge n dient zur Aufnahme der Bartmesser und anderer großer Messer. Bei Federmessern und anderen kleineren Messern wird eine kleinere Zwinge, r, versehen, die eigene Schrauben fuͤhrt, um die Klinge in derselben zu befestigen. Mein Patent-Recht besteht nun in Anwendung und Befestigung einer Leitungsplatte uͤber dem Oehlsteine, oder demselben gegenuͤber, wodurch nur so viel Zwischenraum zwischen den beiden gegenuͤberstehenden Flaͤchen der Leitungsplatte und des Steines bleibt, daß der Ruͤken der Klinge nicht hoͤher als unter dem gehoͤrigen Winkel gehoben werden kann; ferner in Benuͤzung der beiden gegenuͤberstehenden Steine, an deren jedem abwechselnd die Schneide hinstreicht. Was die Regulirung der Groͤße des Zwischenraumes zwischen dem Steine und der Leitungsplatte betrifft, so wie das Halten und Leiten der Klinge waͤhrend ihrer Bewegung, so koͤnnen die Vorrichtungen hierzu verschieden abgeaͤndert werden.268)Ein geschikter Chirurg oder Instrumentenmacher wird dieses Apparates fuͤglich entbehren koͤnnen, und aus freier Hand feiner abziehen, als mittelst desselben, so wie eine Handschrift immer bei demjenigen, der schoͤn schreiben kann, schoͤner ausfaͤllt, wenn er mit freier Hand schreibt, als wenn ihm auch der groͤßte Meister die Hand beim Schreiben fuͤhrt.A. d. Ue.
