Titel: Halbrunder Bohrer zum Ausbohren metallener Cylinder von kleinerm Durchmesser. Mitgetheilt von Dr. Ernst Alban.
Autor: Dr. Ernst Alban [GND]
Fundstelle: Band 30, Jahrgang 1828, Nr. XLVII., S. 176
Download: XML

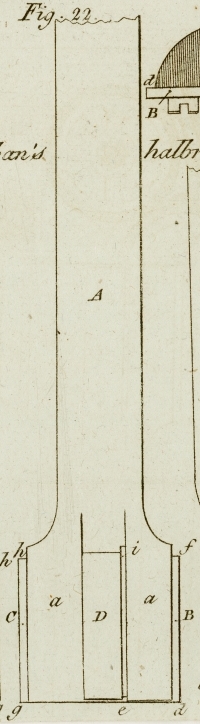

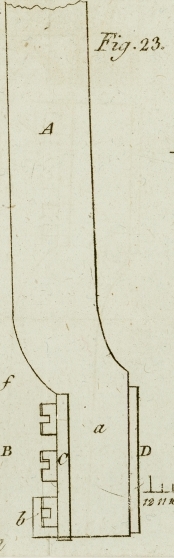

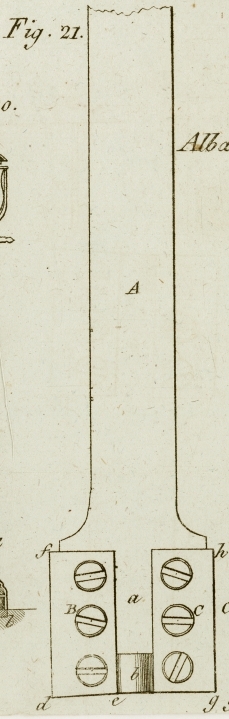

XLVII. Halbrunder Bohrer zum Ausbohren metallener Cylinder von kleinerm Durchmesser. Mitgetheilt von Dr. Ernst Alban. Mit Abbildungen auf Tab. III. Alban's halbrunder Bohrer zum Ausbohren metallener Cylinder von kleinerm Durchmesser. Dieser Bohrer paßt vorzuͤglich fuͤr Hochdrukmaschinencylinder, die keinen groͤßern Durchmesser verlangen, aber sehr genau gebohrt seyn muͤssen, hauptsaͤchlich, wenn Kolben mit Metallliederung darin arbeiten sollen. Man kann ihn zur Bohrung von Cylindern bis auf 1 Fuß Durchmesser und mehr gebrauchen. Er bohrt aͤußerst genau und glatt, und polirt den Cylinder fast zugleich, so daß dieser wenig Schleifens nachher erfordert. Dabei kann man ihn in jeder großem Drehebank in Thaͤtigkeit sezen, ohne besonderer Lehrmaschinen zu beduͤrfen. Es ist weiter nichts als ein vergroͤßerter englischer Bit,So nennt man in England die kleinern halbrunden Bohrer, deren Beschreibung Herr Gill in seinem technical Repertory, Septbr. 1825, S. 231 recht deutlich und genau geliefert hat. Eine Uebersezung dieser Beschreibung steht im polytechn. Journal, B, 19, S. 266. der schon lange in England im Gebrauch ist, und wird auch in Woolwich zum Kanonenbohren gebraucht, weil er einen vollkommen graben Gang liefert.Sein Princip ist eigentlich das des Kanonenbohrers, den Rinman der beruͤhmte Schwede, und Nordwall in seiner Theorie der Mechanik schon beschrieben haben. Dessen ungeachtet hielt man die Woolwicher Kanonenbohrer lange geheim. Zur Ausfuͤhrung meiner Dampfmaschinencylinder ist er ganz vorzuͤglich geeignet. Ich habe ihn in London zum ersten Male in der Maschinenwerkstaͤtte des Herrn Cogger gesehen, wo mit ihm ein 6 zoͤlliger Cylinder gebohrt wurde. Dieser gelang zur Bewunderung schoͤn und war so genau durch denselben vollendet, daß ein Kolben mit Metallliederung nach meinem verbesserten Principe schon ohne Einschmirgeln in denselben fast vollkommen dicht arbeitete. Ich habe diesen vortrefflichen Bohrer Fig. 21, 22, 23 und 24 vorgestellt. Fig. 21 zeigt seine Ansicht von der flachen; Fig. 22 von der runden Seite des Bohransazes; Fig. 23 seine Seiten- und Fig. 24 seine untere Endansicht. In allen Figuren bezeichnen gleiche Buchstaben gleiche Gegenstaͤnde. Sein Koͤrper, a, ist bei groͤßeren Exemplaren von Guß-, bei kleineren unter 4 Zoll von Schmiedeeisen. An demselben sieht man unten bei, a, den halbcylindrischen Bohransaz, der in der Drehbank leicht und ohne besondere Genauigkeit, oder, wie man es zu nennen pflegt, nur verloren abgedreht wird. Um denselben in die Drehbank einsezen zu koͤnnen, ist bei, b, ein Ansaz angegossen, der auf der flachen Seite des Bohransazes, und zwar am untern Rande desselben halbcylindrisch hervorragt, und in welchem der Centrepunct angebracht ist. Man sieht diesen Ansaz am deutlichsten in Fig. 4, wo, c, den Centrepunct, womit er in die Drehbank eingesezt wird, bezeichnet. Die flache Seite des halbcylindrischen Bohransazes ist so weit weggenommen, daß wenn die Bohrschneide, B, und der Fuͤhrer, C, darauf geschroben sind, die aͤußere Flaͤche dieser beiden genau in die Durchmesserlinie des erstem zu liegen kommt. Die Flaͤche ist durch Feilen etwas planirt und gerichtet. Die Bohrschneide, B, sowohl als der Fuͤhrer, C, sind staͤhlerne Platten, bis zur Strohgelbhize temperirt, und jede derselben durch 3 bis 4 Schrauben auf der flachen Seite des Bohransazes befestiget. Die Bohrschneide ist unten an ihrer schneidenden Flaͤche, d, e, Fig. 1 etwas weniges abgeschraͤgt,Die Abschraͤgung muß verschiedene Grade haben nach der Beschaffenheit des Metalles, was man bohrt. Daß der Grad derselben nicht getroffen sey, merkt man sogleich an einem unangenehmen und schaͤdlichen Hoppern des Bohrers waͤhrend der Arbeit. so daß selbige bei, d, zuerst angreift, wenn mit dem Bohrer angebohrt wird. Die Flaͤche, d, e, schneidet ganz allein, indem der Seitenrand, d, f, an der Bohrschneide sowohl als der Rand, g, h, am Fuͤhrer, C, dem Bohrer bloß die Fuͤhrung geben und poliren. An dem Winkel, d, kann man die Schneide auch etwas abrunden, wenn der Cylinder zuerst aus dem Rauhen gebohrt wird. Sie leidet dann nicht so sehr vom Gußsande, der die Waͤnde des Cylinders bedekt. In der Mitte der hintern halbrunden Flaͤche des Bohransazes ist ein Falz angebracht, in welchen ein zweiter staͤhlerner Fuͤhrer, D, durch einen Keil, i, befestigt wird. Um der Bohrschneide und beiden Fuͤhrern, in Hinsicht ihrer leitenden Flaͤchen oder Raͤnder, die gehoͤrige Abrundung zu geben, kann man sie vor dem Abhaͤrten an den Bohrer sezen und das Ganze auf der Drehbank abdrehen. Beim Gebrauch des Bohrers kann man entweder den Cylinder fixiren und den Bohrer drehen, oder umgekehrt, wie es die Umstaͤnde heischen. Er bohrt so gut horizontal als vertical, und in lezterm Falle so gut von oben herunter als von unten hinauf. Da wo man ihn gegen den fixirten Cylinder spielen lassen will, wird man wohlthun, das Bohren vertical vorzunehmen. Bohrt man horizontal und dreht den Cylinder, so richtet man die Flaͤche des Bohransazes am liebsten nach oben, in allen Faͤllen gibt man dem Bohrer reichlich Oehl, damit die Fuͤhrer, die sich mit großer Gewalt gegen die Waͤnde des schon gebohrten Theils des Cylinders stemmen, keine zu starke Reibung verursachen, oder diese wohl gar beschaͤdigen. Vor dem Ansezen des Bohrers dreht man allemahl den innern Rand des zu bohrenden Cylinders etwas konisch aus. Diese konische Vertiefung gibt dem Bohrer die erste Leitung. Ist er erst ein Stuͤk in dem Cylinder eingedrungen, so bedarf er derselben nicht mehr, und man hat weiter nichts zu thun, als ihn fleißig gegen den Cylinder anzudruͤken, indem man die in ihrer Doke befindliche Gegenspize der Drehbank gegen denselben schraubt.

Tafeln

Tafel Tab.
                                    III

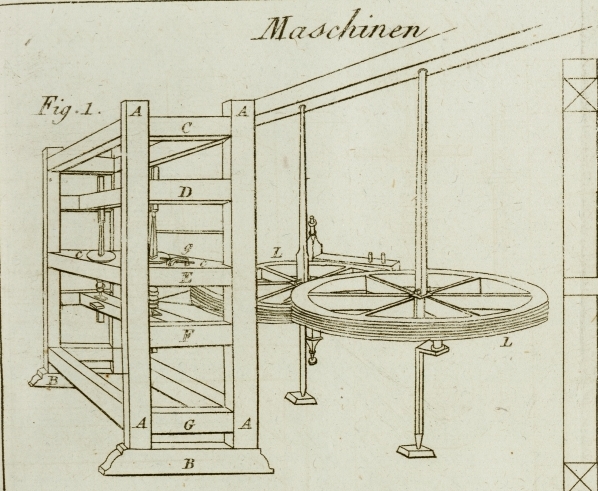

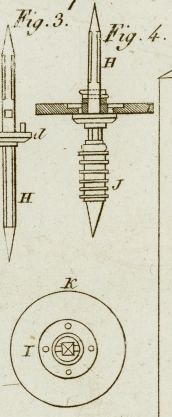

Tab. III
