Titel: | Ueber ein Instrument zum Anbohren der Heuschober, um das Erhizen derselben zu verhindern. Von Hrn. Arthur Biddle. |
Fundstelle: | Band 11, Jahrgang 1823, Nr. LXVLXVI., S. 407 |
Download: | XML |
LXVLXVI.
Ueber ein Instrument zum Anbohren der Heuschober,
um das Erhizen derselben zu verhindern. Von Hrn. Arthur Biddle.
Aus dem 40. Bande der Transactions of the Society for the
Encouragement of Arts Manufactures and Agriculture, in Gill's technic.
Repository. N. 18. Junius 1823. S. 273.
Mit Abbildungen auf Tab.
VIII.
Biddle's Instrument zum Anbohren der Heuschober.
Hr. A. Biddle, welcher dieses
Instrument im J. 1815 erfand, um das Erhizen der Heuschober zu verhindern, und
Muster des Heues beim Verkaufe aus der Tiefe derselben herauszuholen, theilte seine
Erfindung einem Messerschmiede, Hrn. Wilh. Wright, in
seinem Dorfs (Playford, Suffolk) mit, und dieser Mann verfertigte diese Instrumente,
die allgemein Beifall erhielten, bis zu seinem vor zwei Jahren erfolgten Tode.
Wir uͤbergehen die a. a. O. beigelegten Zeugnisse von dem Nuzen dieses
Instrumentes (wofuͤr Hr. A. Biddle auch die große
silberne Medaille von der Gesellschaft erhielt) und liefern hier bloße Abbildung und
Beschreibung.

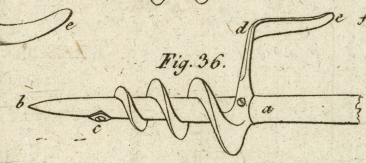

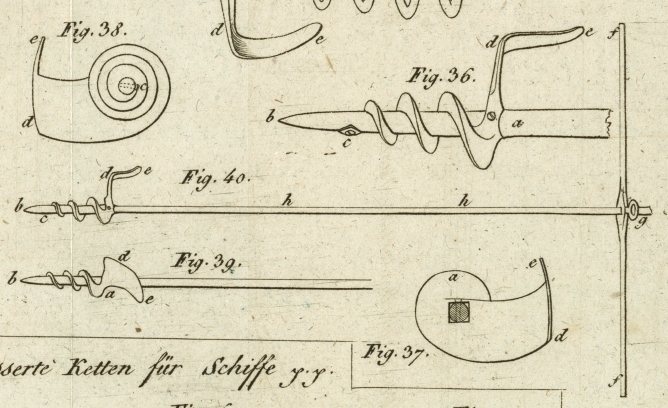

Fig. 35 u.
36. Tab. VIII. zeigt diesen Bohrer in einem Sechstel
seiner natuͤrlichen Groͤße. Er hat Aehnlichkeit mit einem grossen
Korkzieher, nur daß hier das Blatt desselben um die Stange gewunden ist, und nicht
einen Theil derselben bildet. Die Stange ist, von a bis
b, rund, und laͤuft spizig zu. Das Blatt hat
an seinem unteren Ende ein Auge, und ist an der Stange mittelst desselben durch die
Schraube c befestigt. Von diesem Puncte an nimmt das
Blatt, welches in gleichen Entfernungen spiralfoͤrmig um die Stange gewunden
ist, an Breite zu, bis es nach a gelangt, wo ein
vierekiges Loch sich in demselben befindet, durch welches die Stange laͤuft,
wie Fig. 37
zeigt, die daselbst vierekig ist, um genau in das Loch zu passen, in welchem sie,
wie a in Fig. 38 zeigt, mittelst
einer Schraube befestigt ist. Von a bis d ist das schneidende Blatt breit, und beinahe unter
rechten Winkeln mit der Stange; der Theil, de, hingegen ist
aufwaͤrts gebogen, und beinahe unter einem rechten Winkel auf das Blatt, und
zugleich so gekruͤmmt, als waͤre er aus einem Cylinder geschnitten, so
daß jeder Theil desselben gleich weit von der Achse entfernt ist. Dieser Theil des
Blattes muß nothwendig langer seyn als die Entfernungen der Spiral-Windungen
von einander denn sonst wuͤrden die Schnite nicht gleich. Auch faͤllt
die Schneide, wie de in Fig. 59 zeigt, nach
ruͤkwaͤrts ab, wodurch der Schnitt einen Zug erhaͤlt, und so
das Heu mir großer Leichtigkeit zertheilt.
Die Stange ist walzenfoͤrmig, ungefaͤhr 12 Fuß lang, und 3/4 Zoll dik.
Sie wird mittelst eines Quer-Griffes, ff,
gedreht, (Fig.
40), welcher in verschiedenen Entfernungen an der Stange angebracht werden
kann, mittelst der Loͤcher hh naͤmlich, in
welche die Schraube g eingreift, und die
ungefaͤhr 1/4 Zoll tief in die Stange eingesenkt sind. Am Ende der Stange
befindet sich ein vierekiges Loch, oder ein Stiefel, wodurch noch eine Stange, deren
voderes Ende in das Loch oder in den Stiefel eingreift, und daselbst mittelst einer
Schraube befestigt wird, mit der ersteren verbunden werden kann.
Der andere Theil des Instrumentes ist die Zugschraube, i,
k, Fig. 35.,
von beinahe gleichem Durchmesser mit dem Loche, welches durch den Bohrer gebildet
wird, und wodurch der durch das Blatt ausgeschnittene Heubuͤndel
herausgezogen wird.
Fig. 37 und
38 stellt
den Bohrer parallel mit der Achse, von einer Seite zur anderen gesehen, vor.
Bei dem Gebrauche dieses Bohrers schneidet man zuerst das lose Heu an derjenigen
Stelle weg, an welcher man den Bohrer anwendet, senkt dann die Spize desselben ein
und dreht sie mittelst des Quer-Griffes solang, bis der Schober entweder
ganz, oder zur hinlaͤnglichen Tiefe durchbohrt ist. Dann zieht man den Bohrer
ab, und nimmt mittelst der Zugschraube, die man zu wiederholten Malen einsenkt, den
ausgeschnittenen Heubuͤndel heraus. Wenn jedoch das Heu naß und heiß ist, so
wird es sich waͤhrend der Durchbohrung um das Blatt des Bohrers winden, und
dadurch die Wirkung desselben schwachen. In diesem Falle muß die Zugschraube auf der
Stange vorgeschoben werden, wie Fig. 35 zeigt, und man
muß damit von Zeit zu Zeit das Heu, so wie es von der Masse los wird,
herausholen.
