Titel: | Joh. Ruthven's, Drukers zu Edinburgh, Methode, eine mechanische Kraft zu erhalten, worauf derselbe sich am 2. März 1822 ein Patent geben ließ. |
Fundstelle: | Band 11, Jahrgang 1823, Nr. XLIX., S. 310 |
Download: | XML |
XLIX.
Joh. Ruthven's, Drukers zu
Edinburgh, Methode, eine mechanische Kraft zu erhalten,
worauf derselbe sich am 2. März 1822 ein Patent
geben ließ.
Aus dem London Journal of Arts. Mai 1823. S.
244.
Mit Abbildungen auf Tab.
VII.
[Ruthven's Methode, eine mechanische Kraft zu
erhalten.]
Diese Erfindung taugt vorzuͤglich fuͤr eine
Presse zum Pakender Waaren, um diese in einen kleineren Umfang zu bringen. Sie wirkt
mittelst Umdrehung zweier Koͤrper um ihre Achse, wovon der eine concentrisch,
der andere excentrisch ist, d.h. der eine eine cylindrische, der andere eine

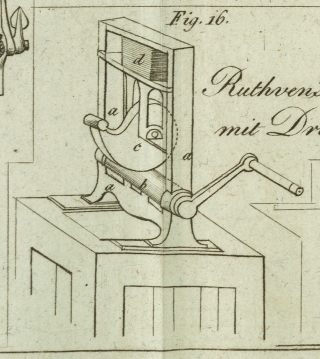

Schneken-Walze ist, Fig. 16 stellt auf Tab. VII. diese Presse dar. aa, ist das Gestell, welches die Walzen traͤgt; b, die cylinderfoͤrmige Walze, welche um ihre
Zapfen mittelst einer Kurbel, oder mittelst eines Sternrades und Triebstokes gedreht
wird; c, die excentrische oder Schneken-Walze,
gleichfalls auf Zapfen, deren Peripherie gegen die Peripherie der
cylinderfoͤrmigen Walze laͤuft, d, ist ein
Pak Papier oder Waaren-Ballen, der zusammengedruͤkt werden soll. Durch
die Umdrehung des Cylinders, b, wird die Schneke, c, umgetrieben, und der Druk geschieht von Unten hinauf
gegen die untere Seite des Ballens mit einer Kraft, die dem immer zunehmenden
Halbmesser der Schneke oder der excentrischen Walze, gleich ist, die hier als Keil
mit der moͤglich geringsten Reibung wirkt.
Die Schneke kann, wie der Patent-Traͤger sagt, von einer Krummen
gebildet werden, die von ihrem kleinsten Halbmesser bis zum groͤßten
waͤchst; oder von zwei entgegengesezten Krummen, was dann eine doppelte
Schneke gibt.
Die Peripherien der Schneke und der cylinderfoͤrmigen Walze koͤnnen
nach der Richtung ihrer Achsen gezahnt oder gefurcht seyn, und aus irgend einem
tauglichen Materiale oder Minerale verfertigt, und noch zu vielen anderen Zweken
verwendet werden.
