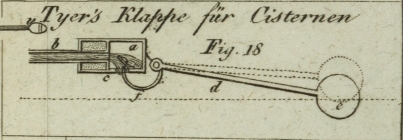

XX. Tyer's Klappe für Cisternen und größere Wasserbehälter. Aus dem London Journal of Arts et Sciences. N. 25. S. 37. Mit Abbildungen auf Tab. IV. Tyer's Klappe für Cisternen und größere Wasserbehaͤlter. Hr. Tyer in Orange-Street, Red Lion-Square, hat eine sehr einfache und wohlfeile, von selbst spielende Wasser-Klappe ausgedacht, die großen Theils aus Holz verfertigt werden kann. Fig. 18. zeigt in a eine hoͤlzerne Buͤchse von 3-4 Zoll Laͤnge, 3 Zoll Hoͤhe, und 2 Zoll Weite. In dem Ende dieser Buͤchse ist eine bleierne Roͤhre, b, angebracht, und in demselben mittelst eines Kittes aus Wachs und Harz befestigt. Am Boden dieser Buͤchse befindet sich ein Loch von gleichem Durchmesser mit der Weite dieser Roͤhre, welches Loch mit einer Klappe c versehen ist. Diese Klappe besteht aus einem Stuͤke Leder, welches an der Seite mittelst zweier Stifte so befestigt ist, daß eine Art von Angel gebildet wird, und an der Spize ist diese Klappe mit ungefaͤhr 4 Loth Blei beschwert. An dem Ende der Buͤchse schwingt sich ein Hebel, d, um einen Zapfen, und ist an seinem Ende mit einem Stuͤke Kork oder Holz, e, versehen. Nahe am Stuͤzpuncte des Hebels ist ein Stuͤk starken Drahtes, f, eingefuͤgt, der rund gebogen ist, und durch das Loch in der Buͤchse an die untere Seite der Klappe laͤuft. Wenn nun das Wasser in der Cisterne unter das Niveau sinkt, so steigt der Holzblok oder der Kork, e, hinab, und der gebogene Draht f druͤkt die Klappe c auf, so daß das Wasser, welches durch die Roͤhre in die Buͤchse fließt, sich durch das Loch an dem Boden derselben in die Cisterne entleeren kann. Wenn aber das Wasser bis zur punctirten Linie hinangestiegen ist, dann schwimmt der Blok e an der Oberflaͤche, und hebt den Hebel. Hiedurch wird der gebogene Draht von der unteren Seite der Klappe weggezogen, das Blei druͤkt die Klappe nieder, und die Klappe schließt die Oeffnung so, daß kein Wasser mehr in die Cisterne fließen kann.
