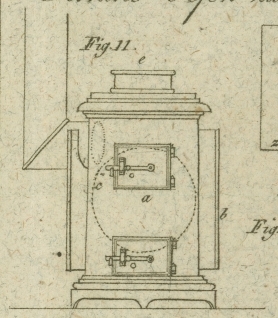

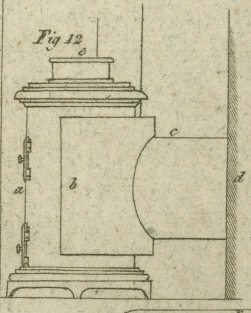

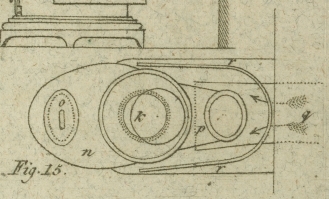

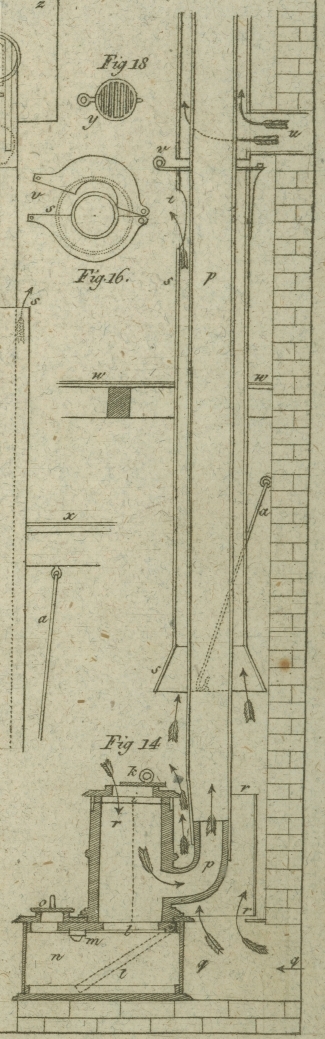

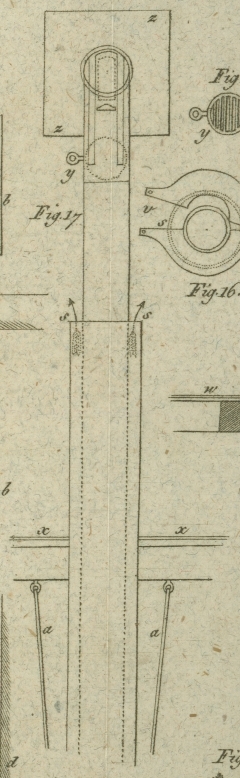

V. Ueber Perkin's Verfahren, Zimmer zu wärmen und zu lüften. Mit Abbildungen auf Tab. II. Perkin's Verfahren, Zimmer zu wärmen und zu lüften. Wir haben hievon bereits in unserem Journale B. VII. S. 334. gesprochen, konnten aber nicht die hiezu gehoͤrigen Abbildungen liefern, welche erst Hr. Th. Gill in seinem trefflichen technical Repository N. III. Maͤrz 1822 S. 188. aus dem 38 und 39 Bande der Transactions of the Society of Arts etc. mitgetheilt hat. Hier folgen sie sammt der Erklaͤrung: Fig. 11. zeigt den Ofen von Vorne; Fig. 12. von der Seite; Fig. 13. im Grundrisse. a, a, a ist der Koͤrper des Ofens; b, b, b ein Eisenblech an dem Luftleiter befestigt, und den Ofen in einer Entfernung von zwei Zollen in zwei Dritteln seines Durchmessers umfangend; c, c, cIm Originale heißt es durch Drukfehler ooo A. d. Ueb. der Luftleiter, beinahe von gleichem Durchmesser mit dem Ofen, und an dem Eisenbleche b befestigt; d, die Mauer, in welcher der Luftleiter eingesezt ist; eee ein Gefaͤß mit Wasser, das von Zeit zu Zeit nachgefuͤllt wird, so wie es allmaͤhlig verduͤnstet. Diese Erfindung wird gegenwaͤrtig mit dem beßten Erfolge an verschiedenen Orten in der Hauptstadt angewendet. Hr. Perkin's hat sie aber Zeit her noch sehr verbessert, im dem er die durch den horizontalen Theil des Luftleiters herbeigefuͤhrte Luft auf einen verbesserten und so eingerichteten Ofen fallen laͤßt, daß man der Luft nach Belieben auf oder absteigenden Zug durch das Feuer verschaffen, und auf die leztere Weise den Rauch vollkommen verbrennen kann. Der Schornstein des Ofens ist ferner mit einem senkrechten Luftleiter umgeben, der an den gehoͤrigen Stellen mir Klappen versehen ist, durch welche die erhizte Luft nach Belieben in eines oder in mehrere der oberen Stokwerke geleitet werden kann. Dieser Heizungs-Plan, der auf einer gesunden Theorie zu beruhen scheint, wurde, mit dem beßten Erfolge, im Großen in der Drukerei des Hrn. T. C. Hansard in Old-Bailley ausgefuͤhrt, wo ein Zimmer mit zwei gewoͤhnlichen Oefen nicht geheizt werden konnteHr. Hansard hat Zeit her diese Oefen dadurch noch wirksamer gemacht, daß er sie aus dem ersten Stokwerke in das Erdgeschoß herab versezen ließ, und jezt vier Stokwerke statt dreier mittelst derselben waͤrmt. Ein dritter Luftleiter, wie jener bei und in der Abbildung, war die einzige Veraͤnderung, die er dabei anzubringen hatte. Herr Hansard baut jezt eine neue Drukerei, und will das obere Stokwerk als Trokenstube benuͤzen; dafuͤr aber die Sezerei und Drukerei etwas niederer halten. A. d. Hrn. Gill.. Die Kosten dieses Apparates sind so gering, und die Ersparung an Feuerungs-Materiale ist so groß, daß die Brauchbarkeit desselben bei allen Darr- und Trokenstuben jedem einleuchten muß. Fig. 14. ist ein Durchschnitt des verbesserten Ofens des Hrn. Perkins; i ist die Mund-Oeffnung, durch welche der Ofen mit dem noͤthigen Feuer-Materiale gespeist wird, und k der Dekel, welcher dieselbe schließt. l ist der Rost, welcher ruͤkwaͤrts in Angeln haͤngt, und vorne durch den eisernen Zapfen m gehalten wird. n ist die, bis auf die Oeffnung bei o gaͤnzlich geschlossene, Aschengrube. Wenn man das Feuer anrichtet, wird diese Oeffnung geoͤffnet, und der Dekel k geschlossen; wenn aber das Feuer einmal brennt, und die Zugroͤhre p heiß genug wird, um ziehen zu koͤnnen, wird o geschlossen, und k geoͤffnet, und dieß mehr oder minder, je nachdem der Zug mehr oder weniger stark seyn soll, wodurch dann auch aller Rauch verbrannt wird. Der untere Theil der Zugroͤhre p ist an dem Boden derselben beinahe so weit, als der Ofen selbst (wie der Grundriß Fig. 15. zeigt). qq ist ein Luftleiter, welcher frische Luft aus der Atmosphaͤre durch die Wand des Hauses hineinfuͤhrt. Diese frisch zugefuͤhrte Luft wird durch einen eisernen Schirm, r, r, so geleitet, daß sie an die Zugroͤhre und an den Ofen zugleich anfaͤllt, und waͤhrend ihres Durchganges hinlaͤnglich erwaͤrmt wird. ss ist ein Mantel, welcher den Zug umgibt, viele frische Luft einzieht, und dieselbe sodann erhizt durch die Deke in das obere Stokwerk leitet, und bei der Oeffnung t, wie Pfeile zeigen, entleert. Ueber dieser Oeffnung befindet sich ein Schieber (Register) v, durch welchen die erwaͤrmte Luft an ihrem Fortschreiten in das dritte Stokwerk gehindert, und wie man sagt, abgesperrt werden kann. Waͤre bereits zu viele warme Luft in dem zweiten Stokwerke, so laͤßt man einen Theil davon in das dritte, indem man den Schieber etwas oͤffnet (wie er in Fig. 16. im Vogel-Perspektive dargestellt ist). Wenn das Register v geschlossen ist, so kommt neue frische Luft durch einen zweiten Luftleiter u aus der Atmosphaͤre herein, und da sie waͤhrend ihres Hinaufsteigens erwaͤrmt wird, kommt sie warm bei s, s, Fig. 17. heraus in das dritte Stokwerk. w, w in Fig. 14. ist der Fußboden des zweiten Stokwerkes; x, x der des dritten. y ist ein Rost oder halber Daͤmpfer, welcher das Aufsteigen von leichterem Brenn Materiale, Spaͤnchen, Papier etc. hindert: Fig. 13. stellt ihn besonders dar. zz ist eine eiserne Plane, durch welche der Elbogen in den Schornstein tritt. In diesem ist eine Oeffnung mit einem Dekel, der sich schieben laͤßt. aa, Fig. 14 u. 17. sind Haken von eisernen Stangen, welche den Mantel ss halten.
