[Kleinere Mittheilungen.]
Kleinere Mittheilungen.

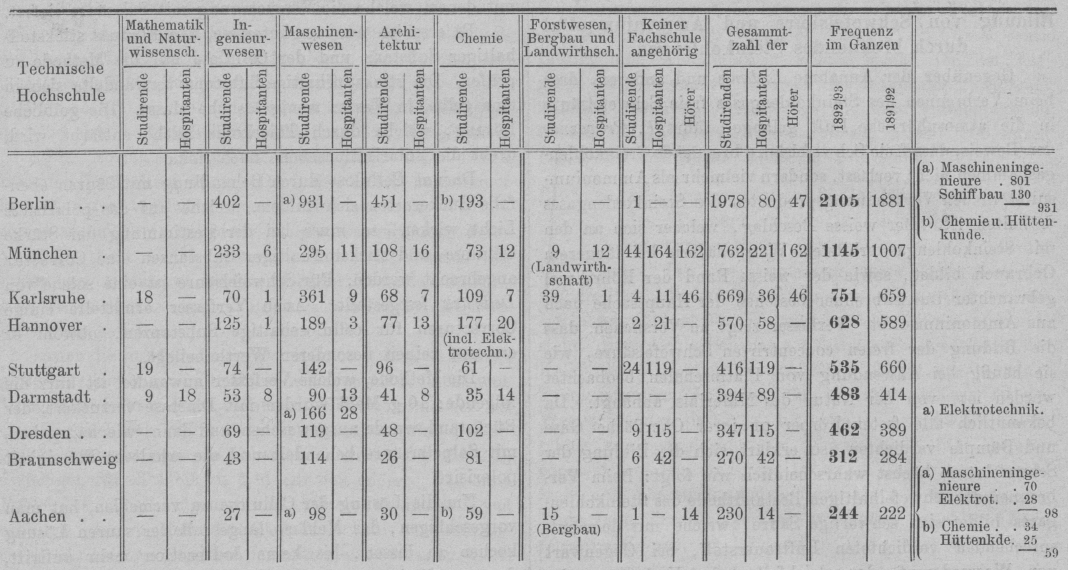

Vergleichende Uebersichtüber die Frequenz der
technischen Hochschulen des Deutschen Reiches im Wintersemester 1892/93.
Textabbildung Bd. 288, S. 48
Mathematik und Naturwissensch.
Studirende, Hospitanten; Ingenieurwesen; Maschinenwesen; Architektur; Chemie;
Forstwesen, Bergbau und Landwirtsch.; Keiner Fachschule angehörig; Gesammtzahl
der Studirenden, Hospitanten, Hörer; Frequenz im Ganzen; Technische Hochschule;
Berlin; München; Karlsruhe; Hannover; Stuttgart; Darmstadt; Dresden;
Braunschweig; Aachen
Longworth's Rahmenhammer.
Dieser mittels Riemenumsetzung betriebene Hammer, welcher von Samuelson und Co. in Banbury gebaut wird, ist durch die Einrichtung zur

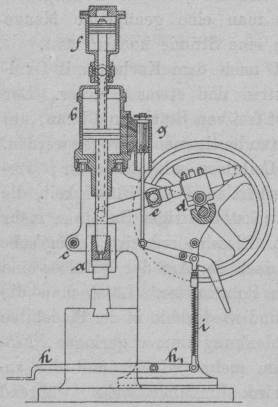

Regulirung der Stärke der Schläge bemerkenswerth. Nach der beistehenden Figur
besteht das Gerüst aus zwei Ständern, an welchen sich Ansätze a zur Führung des Fallblockes befinden. Die Ständer
sind oben durch den mit wagerechten Seitenplatten aufliegenden und festgeschraubten
Cylinder b, sowie durch den Bolzen c verbunden. An der Trieb welle befindet sich eine
Doppelkurbel, deren Zapfen den Block d bewegt, welcher
auf einem bei e drehbaren Hebel gleitet und diesen in
Schwingung versetzt. Durch zwei an der Welle e
befestigte Arme, zwei Zugstangen und ein Querhaupt wird die Bewegung an die Büchse
f und von dieser durch die eingeschlossene Luft auf
einen Kolben übertragen, an dessen Stange unten der Fallblock befestigt ist.
Textabbildung Bd. 288, S. 48
Am Cylinder f sind oben und unten Luftlöcher angebracht,
um zu Ende des Auf- und Niederganges Luftkissen zu bilden, welche die Stösse beim
Hubwechsel mildern. Beim Aufgange des Cylinders f
entweicht anfangs, während der Kolben noch seine tiefste Stellung einnimmt, etwas
Luft durch die unteren Löcher; sobald diese den Kolben erreichen, wird die Luft
unter demselben verdichtet und ein sanfter Anhub erzielt.
Beim Niedergange des Cylinders f strömt zuerst Luft aus
dessen oberen Oeffnungen, bis diese vom Kolben überdeckt sind; dann wird die Luft im
obersten Cylinderraume verdichtet und die Bewegung des Kolbens ohne Stoss
umgekehrt.
Zur Regulirung der Stärke der Schläge dient der untere Cylinder b, der gleichfalls einen an der Hammerstange
befestigten Kolben enthält und durch fünf Kanäle mit dem oben und unten offenen
Kasten g in Verbindung steht. In diesem befindet sich
ein Schieber, welcher durch Auftreten auf den nahe dem Boden befindlichen Hebel hh' mittels weiterer Umsetzung abwärts bewegt werden
kann und für gewöhnlich durch den Druck der Feder i auf
den Hebelarm h' in der höchsten Stellung erhalten wird.
Bei dieser Stellung sind alle fünf Kanäle geschlossen, die im Cylinder b unter dem Kolben befindlicheLuft kann nicht
entweichen, der Niedergang erfolgt am langsamsten und es ergibt sich der schwächste
Schlag. Je weiter der Hebelarm h niedergetreten wird,
desto weiter geht der Schieber in g abwärts und desto
mehr Austrittskanale werden entblösst, welche die Luft auf einem immer grösseren
Theil des Niederganges ausströmen lassen, daher die Stärke des Schlages zunimmt; ihr
Maximum erreicht dieselbe bei der tiefsten Stellung des Schiebers, indem dann alle
Kanäle offen sind.
Am Cylinder b befinden sich nahe unter dem Deckel
Oeffnungen, durch welche Luft ein- und ausströmen kann, so dass die Spannung über
dem Kolben stets nahezu gleich der atmosphärischen bleibt; am Boden sind zwei nach
oben sich öffnende Ventile angebracht, durch welche beim Aufgange Luft eintreten
kann. Sind die Ausströmungskanäle für die Luft durch den Schieber g theilweise gedeckt, so wird die Luft beim Niedergange
comprimirt, die dazu verwendete Arbeit jedoch beim Aufgange wieder zur Hebung des
Hammers abgegeben, daher sich theoretisch kein Verlust ergibt. Der Gang ist leicht
zu regeln; durch Auftreten auf den Hebel und baldiges Loslassen desselben kann man
den Hammer wenige und auch nur einzelne Schläge verrichten lassen. Derselbe wird mit
Fallgewichten von 5 k bis 500 k und für Hubzahlen von 50 bis 500 in der Minute
ausgeführt. (Nach Engineering, 1892 Bd. 53 S. 419,
durch Oesterreichische Berg- und Hüttenzeitung.)
Prüfung des Oeles für Uhren und feine Maschinen.
Eine einfache Probe, um sich zu überzeugen, ob ein fettes Oel zum Schmieren von Uhren
u. dgl. lange der Luft ausgesetzt werden kann, ohne ranzig zu werden, besteht nach
Martens darin, dass man eine etwa erbsengrosse
Menge chemisch reinen Kupferoxydes in ein flaches Uhrglas gibt und 6 bis 8 Tropfen
des zu prüfenden Oeles hinzufliessen lässt. Alsdann lässt man das Glas auf einer
weissen Unterlage längere Zeit der Luft ausgesetzt, aber sorgfältig vor Staub
geschützt, stehen. Entsteht keine Grünfärbung des Oeles oder tritt eine Färbung erst
nach 18 bis 20 Tagen auf, so ist dasselbe als säurefrei anzusehen. (Nach Techniker durch Polytechnisches
Notizblatt, 1893 Bd. 48 S. 5.)
Erdöl und seine Verwendung. (Eingesandt.)
Vom 19. Juli bis 11. August laufenden Jahres soll in Bolsward (Holland) eine internationale Ausstellung stattfinden, welche in
5 Klassen folgende Gegenstände ausstellt: Klasse I: Erdöl als Grundstoff, Klasse II:
Erdölbeleuchtungskörper, Klasse III: Erdölkoch- und Heizapparate, Klasse IV.:
Erdölmotoren, Klasse V: Theile von Apparaten und Hilfsmittel. Näheres ist durch den
Schriftführer Th. H. van der Meulen zu erfahren.
