Titel: Die Trägheitskräfte einer Schubstange.
Autor: Max Ensslin
Fundstelle: Band 322, Jahrgang 1907, S. 609
Download: XML
Die Trägheitskräfte einer Schubstange. Von Dr.-Ing. Max Ensslin-Stuttgart. (Fortsetzung von S. 595 d. Bd.) Die Trägheitskräfte einer Schubstange. 3. Die Stange unter dem alteinigen Einfluß der Drehbeschleunigungen. (Fig. 6 S. 594.) p4=xlp4. In diesem Beschleunigungszustand verhält sich die Stange wie ein um B ungleichförmig rotierender Körper in einem Zeitpunkt, da die Drehgeschwindigkeit Null ist. Wir ermitteln nunmehr die von den Trägheitskräften auf A und B ausgeübten Drücke, die in Richtung der Drehbeschleunigung wirken und dieser Beschleunigung entgegengesetzt sind (vergl. die Fig. 22 später). Zuerst der Druck R1 auf A. Nach dem D'Alembertschen Prinzip ist in bezug auf den Drehpunkt B das Moment von dem negativ genommenen R1 dem Moment der Trägheitskräfte im Gleichgewicht wobei die bekannte Gleichung gilt: \frakfamilyM=ΘBpw, d.h. Moment der äußeren Kraft = Moment der Trägheitskräfte = Trägheitsmoment der Stange in bezug auf den Drehpunkt B mal Winkelbeschleunigung. Dabei ist: \frakfamilyM=R1l und pw=p4l so daß maro hat: R1l=ΘBp4l, woraus: R1=ΘBp4l2 Würde man die Stangenmasse nach dem Schwerpunktsgesetz auf die Stangenenden verteilen, so würde die in A gedachte Masse M. a/l infolge der Beschleunigung p4 die Trägheitskraft R1=Malp4 äußern, das ist ein von dem soeben ermittelten verschiedener Wert, und zwar ist letzterer größer. Es ist nützlich, den Unterschied auszudrücken; er ist: R1R1=Malp4ΘBp4l2. Wir beziehen nun das Trägheitsmoment 0B auf den Schwerpunkt nach dem bekannten Reduktionssatz: 0 B = 0 s + a 2 ∙ M und drücken gleichzeitig das Trägheitsmoment 0s mit Hilfe des Trägheitshalbmessers k aus nach der Definitionsgleichung 0s = k2 ∙ M, setzen also: 0b = k2 M + a2 M = M (k2 + a2). Damit wird der oben gesuchte Unterschied: $$R1R1=(MalΘB1l2)p4=(MalM(k2+a2))p4=Mp4l2(alk2a2)=Mp4l2[a(la)k2]=Mp4l2(abk2).$$ Man kann die tatsächlich von der Stange ausgeübte Trägheitskraft R1 daher auch wie folgt ausdrücken: R1=R1Mp1l2(abk2)
[Textabbildung Bd. 322, S. 609]

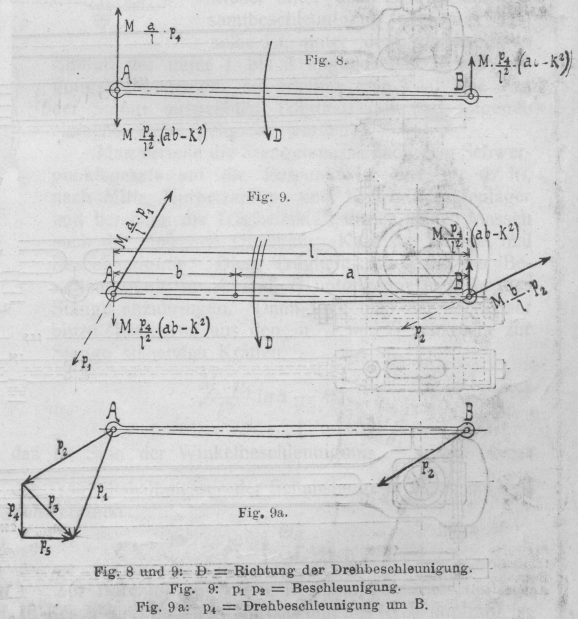

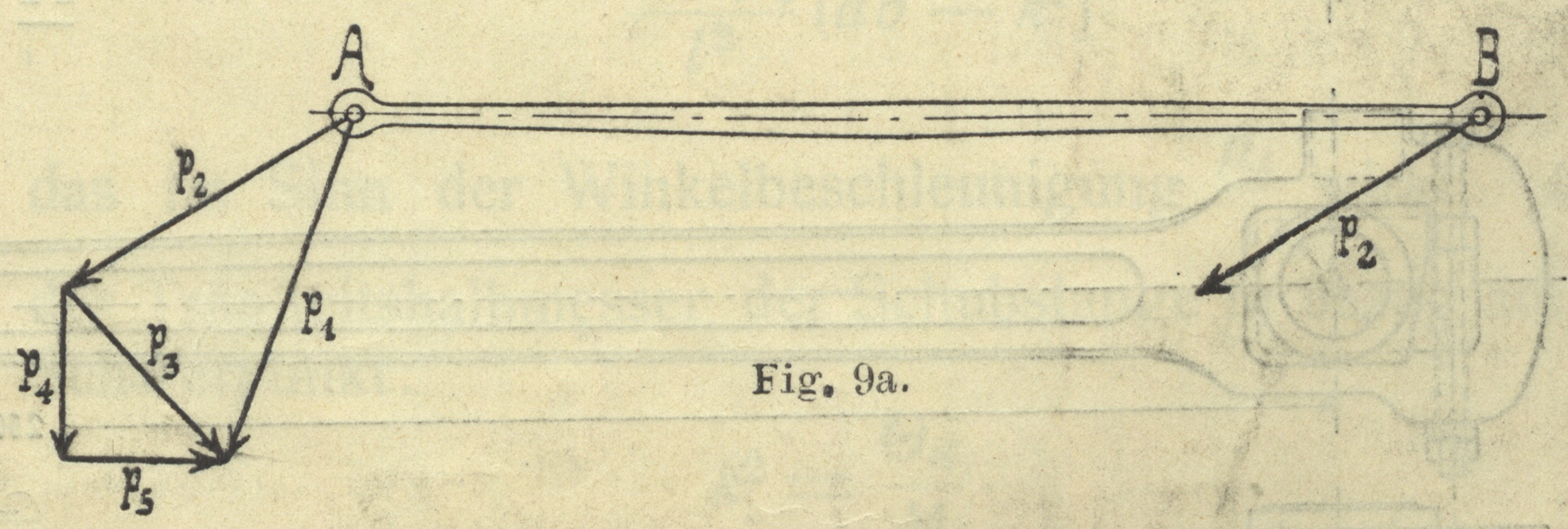

Fig. 8 und 9: B = Richtung der Drehbeschleunigung; Fig. 9: p1 p2 = Beschleunigung; Fig. 9 a: p4 = Drehbeschleunigung um B.
[Textabbildung Bd. 322, S. 610]

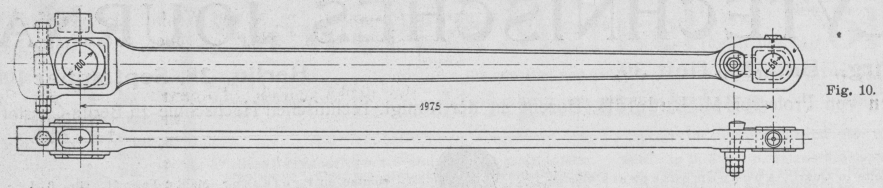

Fig. 10.
[Textabbildung Bd. 322, S. 610]
Fig. 11.
[Textabbildung Bd. 322, S. 610]

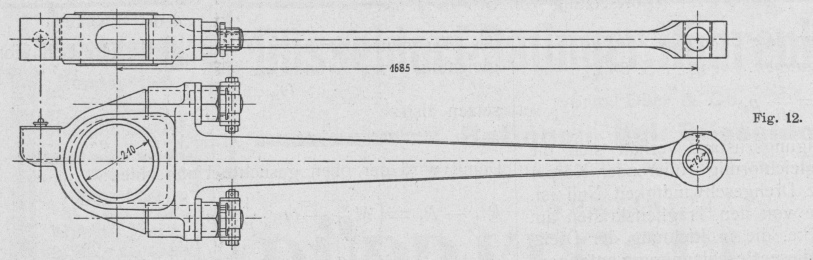

Fig. 12.
[Textabbildung Bd. 322, S. 610]

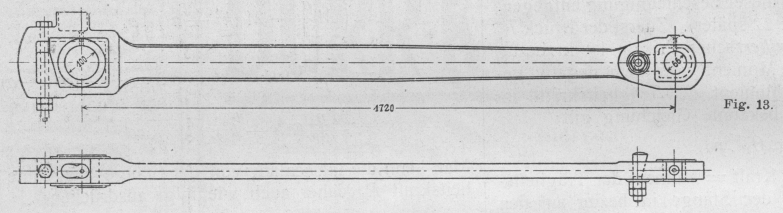

Fig. 13.
[Textabbildung Bd. 322, S. 610]
Fig. 14.
[Textabbildung Bd. 322, S. 610]

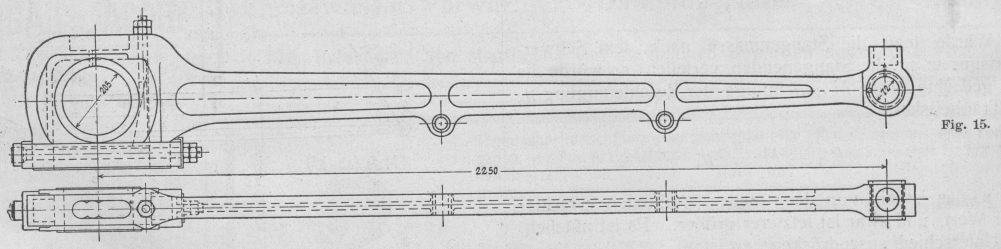

Fig. 15.
[Textabbildung Bd. 322, S. 610]

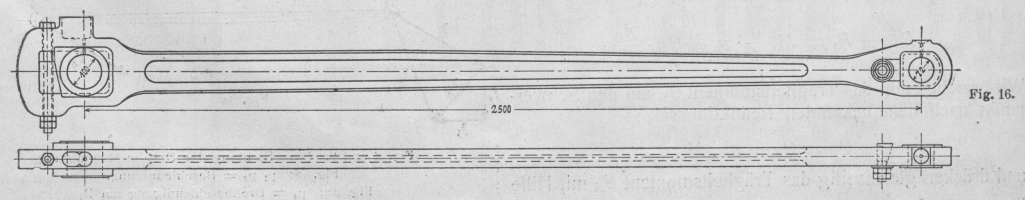

Fig. 16.
=Malp4Mp4l2(abk2). Der auf B ausgeübte Druck R2 ist gleich der Gesamtträgheitskraft der rotierend gedachten Stange vermindert um R1. Erstere ist nun:
[Textabbildung Bd. 322, S. 611]

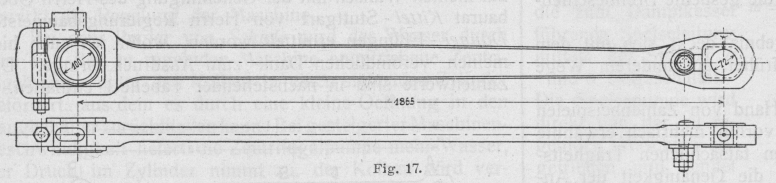

Fig. 17.
[Textabbildung Bd. 322, S. 611]

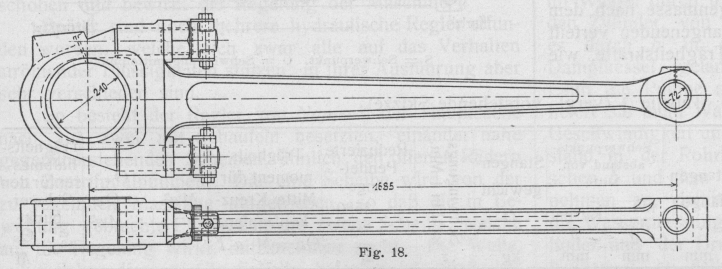

Fig. 18.
[Textabbildung Bd. 322, S. 611]

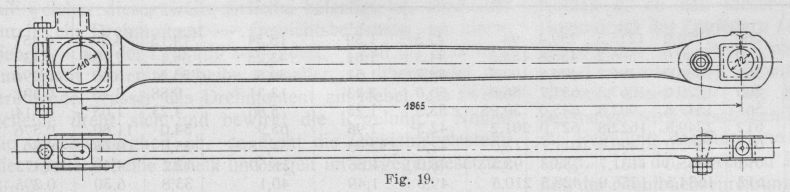

Fig. 19.
[Textabbildung Bd. 322, S. 611]

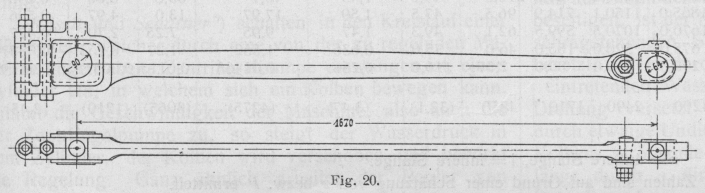

Fig. 20.
[Textabbildung Bd. 322, S. 611]

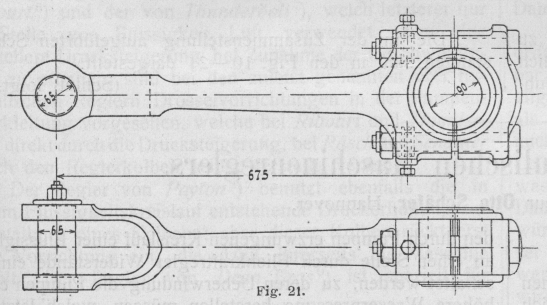

Fig. 21.

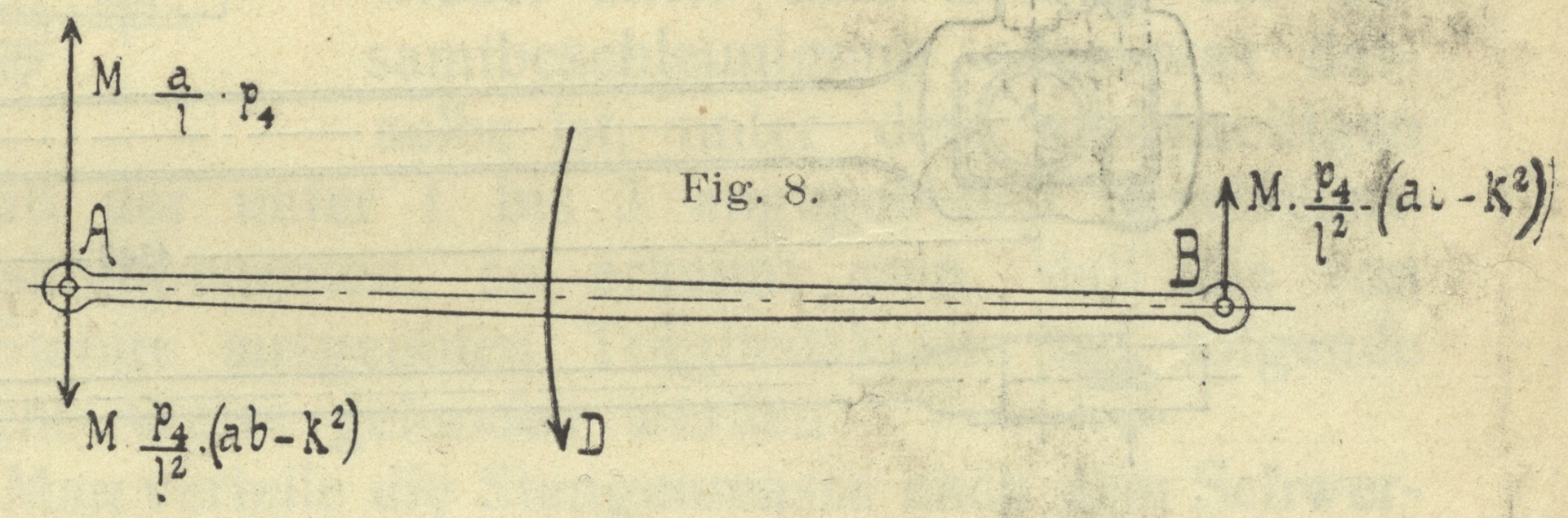

Σmp4=Σmxlp4=p4lΣmx=Malp4 = Masse mal Schwerpunktsbeschleunigung. Somit wird der Druck in B: R2=Malp4Malp4+Mp4l2(abk2) R2=Mp4l2(abk2). Die bei der ungleichförmigen Drehung um B auftretenden, senkrecht zur Stange gerichteten Trägheitskräfte R1 und R2 in A und B sind demgemäß in Fig. 8 eingetragen. Man erhält sie auch auf Grund folgender Regel: Man denke sich die Stangenmasse nach dem Schwerpunktsgesetz auf die beiden Stangenenden verteilt; dann treten bei einer Drehung um B die senkrecht auf der Stange stehenden Kräfte auf in A    Malp4 entgegengesetzt der Beschleunigung wirkend und in B    Mbl0=0. Jetzt füge man noch ein Kräftepaar hinzu, das im Sinn der Winkelbeschleunigung wirkt und das besteht aus den in A und B senkrecht auf der Stange stehenden Kräften Mp4l2(abk2). Die angegebenen Trägheitskräfte sind in Fig. 8 eingetragen. Dieses Verfahren gilt allgemein für einen ungleichförmig rotierenden oder schwingenden Körper, wenigstens sofern augenblicklich die Drehgeschwindigkeit 0 ist. Sieht man von dem zuletzt genannten Kräftepaar ab, so wirkt dem vorhergehenden zufolge die Stangenmasse gerade so, als ob sie nach dem Schwerpunktsgesetz auf die Stangenenden A und B verteilt wäre. Betrachten wir jetzt die Stange wieder unter dem Einfluß der Gesamtbeschleunigung oder was dasselbe ist, unter dem gleichzeitigen Einfluß der unter 1 bis 3 angegebenen Beschleunigungskomponenten, so erkennt man, daß die von der Stange ausgeübten Trägheitskräfte auf folgende einfache Weise gefunden werden: Man verteile die Stangenmasse nach dem Schwerpunktsgesetz auf die Entpunkte A und B, d.h., nach Mitte Kurbelzapfen- und Kreuzkopfzapfenlager und berechne die Trägheitskraft dieser beiden Massen nach der einfachen Gleichung: Kraft = Masse mal Beschleunigung. Diese Trägheitskräfte sind der Beschleunigung in A und B entgegengesetzt an der Stange anzubringen. Dann füge man ein Kräftepaar hinzu, bestehend aus den in A und B senkrecht zur Stange stehenden Kräften Mp4l2(abk2) das im Sinn der Winkelbeschleunigung p4l wirkt, k ist der Trägheitshalbmesser der Schubstange in bezug auf den Schwerpunkt: k2=ΘsM. Zur Durchführung dieser Rechnung braucht man nur die Beschleunigung des Kurbel- und des Kreuzkopfzapfens zu kennen. Die Drehbeschleunigung p4 bezw. die Winkelbeschleunigung p4l findet man nach Fig. 9a, indem man in A die Beschleunigung p2 des Punktes B anträgt und nach dem Parallelogrammsatz p3 zeichnet. Hierauf wird p3 senkrecht zur Stange und nach derselben zerlegt in die Komponenten p4 und p5; p4 ist die gesuchte Drehbeschleunigung. Das hier abgeleitete Ergebnis deckt sich mit dem von Wittenbauer und Lorenz früher auf anderem Wege gefundenen. Es ist von Interesse, an Hand von Zahlenbeispielen zu sehen, welche Größe das vorhin mehrfach erwähnte Kräftepaar im Vergleich zu den tatsächlichen Trägheitskräften erlangt, m. a. Worten die Genauigkeit der Annahme zu prüfen, es könne die Stangenmasse nach dem Schwerpunktsgesetz auf die beiden Stangenenden verteilt werden und äußere dann die gleichen Trägheitskräfte, wie die Stange selbst. Um Grundlagen für Zahlenwerte zu erhalten, wie sie an ausgeführten Maschinen tatsächlich vorkommen, sind für eine größere Anzahl von Schubstangen verschiedenartigster Konstruktion die Gewichte, Schwerpunkte und Trägheitsmomente durch Versuch bestimmt worden, das Trägheitsmoment, indem man die Stange um das Kreuzkopfmittel schwingen ließ und die Schwingungen z in einer Minute (vergl. Tab. 1) zählte. Die auf Lokomotivtreibstangen bezüglichen Angaben sind auf meinen Wunsch mit der Genehmigung des Herrn Oberbaurat Kittel – Stuttgart von Herrn Regierungsbaumeister Dauner – Eßlingen ermittelt worden, wofür ich auch hier meinen verbindlichen Dank zum Ausdruck bringe. Die Zahlenwerte sind in nachstehender Tabelle 1 enthalten.
[Textabbildung Bd. 322, S. 612]

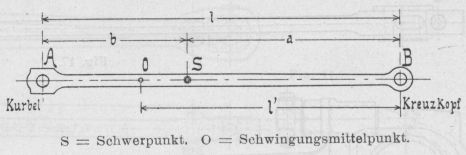

S=Schwerpunkt; O = Schwingungsmittelpunkt.

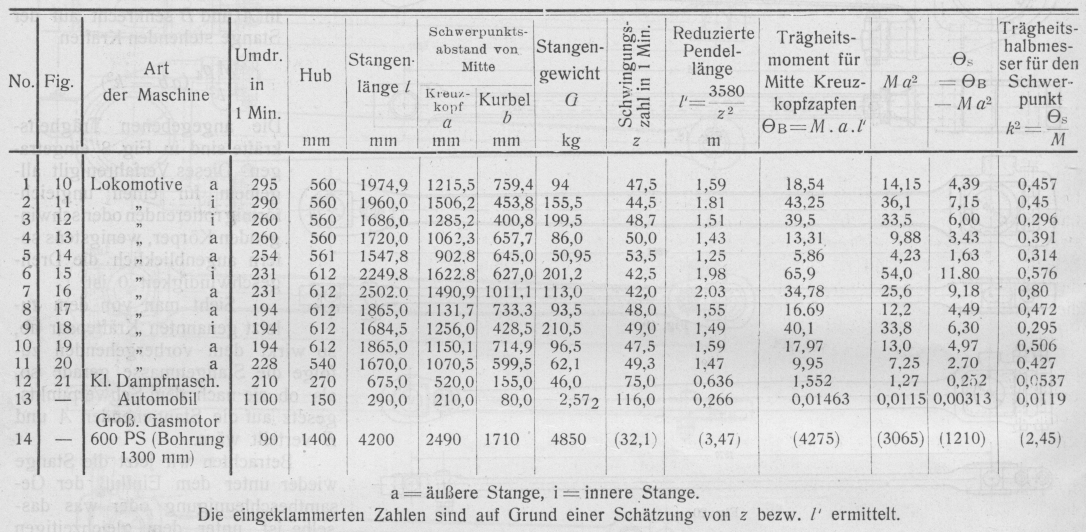

Die in der Zusammenstellung aufgeführten Schubstangen sind in den Fig. 1021 dargestellt. Tabelle 1 (vergl. vorstehende Skizze).
[Textabbildung Bd. 322, S. 612]
a = äußere Stange, i = innere Stange; Die eingeklammerten Zahlen sind auf Grund einer Schätzung von z bezw. l' ermittelt; No.; Fig.; Art der Maschine; Umdr. in 1 min; Hub; Stangenläge l; Schwerpunktsabstand von Mitte; Stangengewicht; Schwingungszahl in 1 Min.; Reduzierte Pendellänge; Trägheitsmoment für Mitte Kreuzkopfzapfen; Trägheitshalbmesser für den Schwerpunkt.
(Schluß folgt.)
