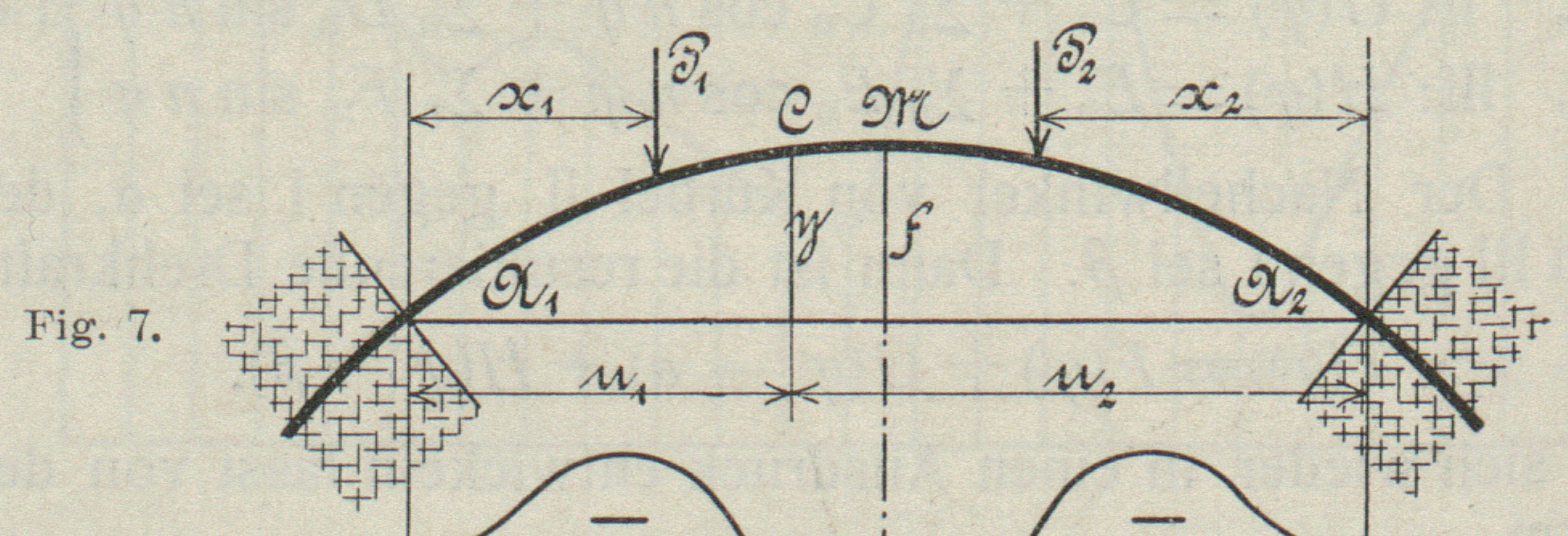

Kinematisch-statische Untersuchung des eingemauerten flachen Kreisbogen-Gewölbes. Von Professor G. Ramisch, Breslau. (Schluss von S. 372 d. Bd.) Kinematisch-statische Untersuchung des eingemauerten flachen Kreisbogen-Gewölbes. IV. Wir gehen nunmehr dazu über, die Einflusslinie für das Biegungsmoment eines beliebigen Querschnitts zuermitteln. Es sei in Fig. 7 C der Schwerpunkt dieses Querschnitts Sein Abstand von A1A2 sei y und die Punkte A1 und A2 sollen von y die Abstände u1 bezw. u2 haben. Links von C befindet sich die Last P1 und hat von A1 den Abstand x1 und rechts vor C befindet sich die Last P2 und hat x2 zum Abstand von A2. In Formel III muss man nun setzen x1 statt p1, x2 statt p2, ferner u1 statt x1 und u2 statt x2. Diese Umwandlungen geschehen der Uebersichtlichkeit wegen. Wir haben: M0=P1x1u2l+P2x2u1l(V1u2l+V1u1l+Hy) wobei nach: y=4fu1u2l2 ist. Dann ist nach Formel I Hf=15Pl{14(x2)212(x2)3+14(xl)4} Nach Formel II ist: V1=Pl{(xl)92(xl)2+6(xl)352(xl)4} und nach Formel III ist: V2=Pl{32(xl)2+4(xl)352(xl)4} Befindet sich die Last links von C, so muss man überall x1 statt x in den drei letzten Gleichungen setzen, befindet sich dagegen die Last rechts von C, so ist überall x2 statt x dann zu nehmen. Im ersten Falle nennen wir Ml das Moment und im letzten Falle Mr. Es entsteht daher: M1=P1x1u2lP1 Missing or unrecognized delimiter for \right u1[32(x1l)24(x1l)352(x1l)4] Missing or unrecognized delimiter for \left oder auch; M1 = P1 Missing or unrecognized delimiter for \right +(x1l)3[6u24u1+30u1u2l] Missing or unrecognized delimiter for \left IV. Mr findet man auch, indem man u2 mit u1 in dieser Gleichung vertauscht, also ist: (x2l)2[+92u1+32u215u1u2l] +(x2l)3[6u14u2+30u1u2l] Missing or unrecognized delimiter for \left V. Wir setzen: Missing or unrecognized delimiter for \right +(x1l)3[6u24u1+30u1u2l]+(x2l)4 Missing or unrecognized delimiter for \left und Missing or unrecognized delimiter for \right +(x2l)3[6u14u2+30u1u2l]+(x2l)4 Missing or unrecognized delimiter for \left so erhalten wir: M1=P1Z1n und Mr=P2Z2n Hierbei ist, wie früher, n eine beliebige ganze Zahl, um grosse Ordinaten für die Einflusslinie zu erhalten. Die Einflusslinie für irgend einen beliebigen Querschnitt des Bogens besteht also aus zwei verschiedenen Kurven.
[Textabbildung Bd. 319, S. 440]

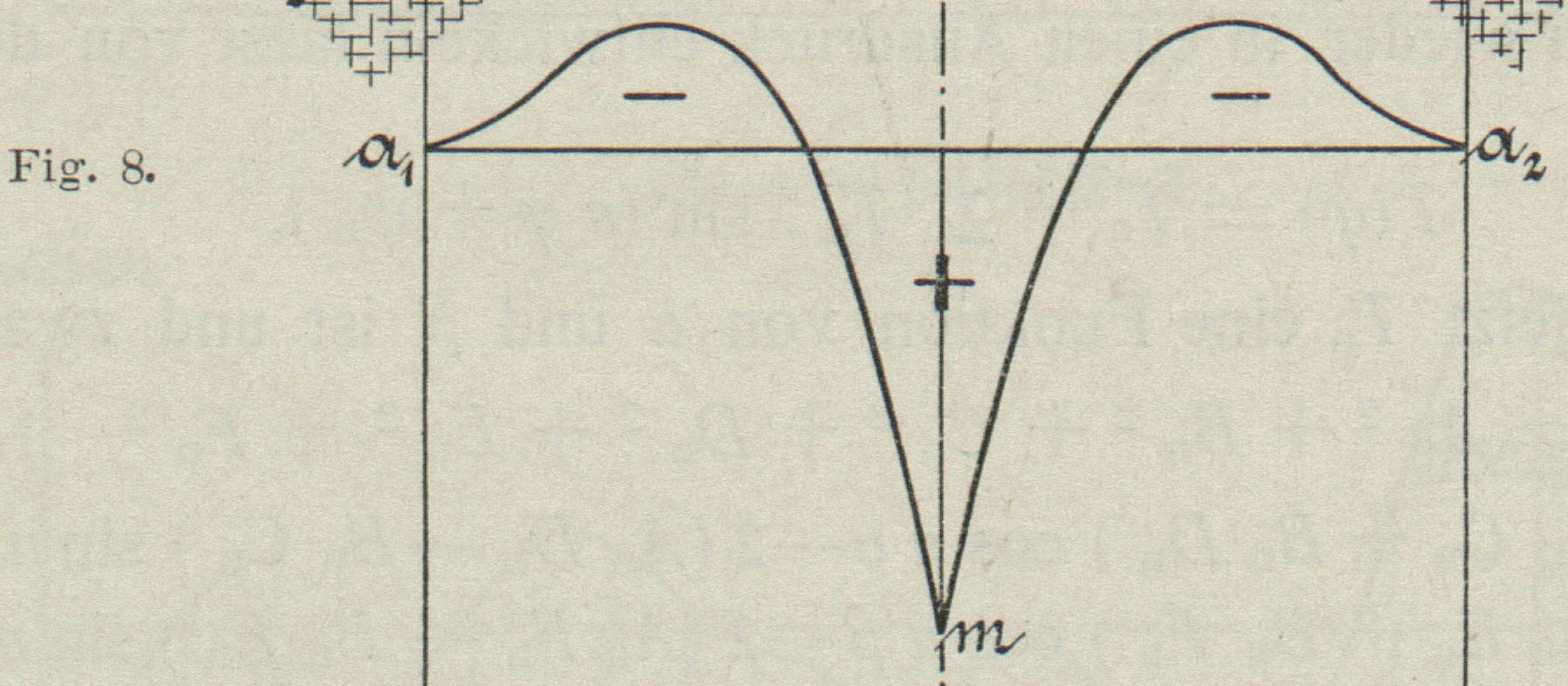

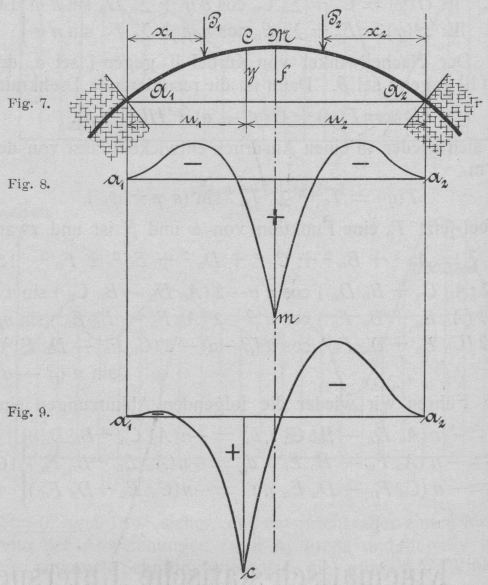

Erstere reicht von A1 bis C und letztere von A2 bis C. Die Ordinate für C haben sie gemeinschaftlich, d.h. setzt man in den Gleichungen IV und V x1 = u1 und x2 = u2 so sind die Werte für Ml und für Mr einander gleich. In Fig. 8 ist die Einflusslinie für den mittleren Querschnitt M in Fig. 7 gezeichnet worden. Es ist hierbei zu nehmen u1=u2=l2 und erhält: M1=P1l4{3(x1l)2+10(x1l)35(x1l)4} und M2=P2l4{3(x2l)2+10(x2l)35(x2l)4} Beide Teile der Einflusslinie liegen symmetrisch zur Mittellinie des Bogens. Man nehme der Reihe nach: x1l= 0,1, 0,2, 0,3, 0,4 und 0,5, so erhält man: Z1l= – 0,005125, – 0,0120, – 0,010125 + 0,008, + 0,046875. Ferner ergeben sich für die Werte x2l die gleichen Werte von Z2l entsprechend.
[Textabbildung Bd. 319, S. 441]

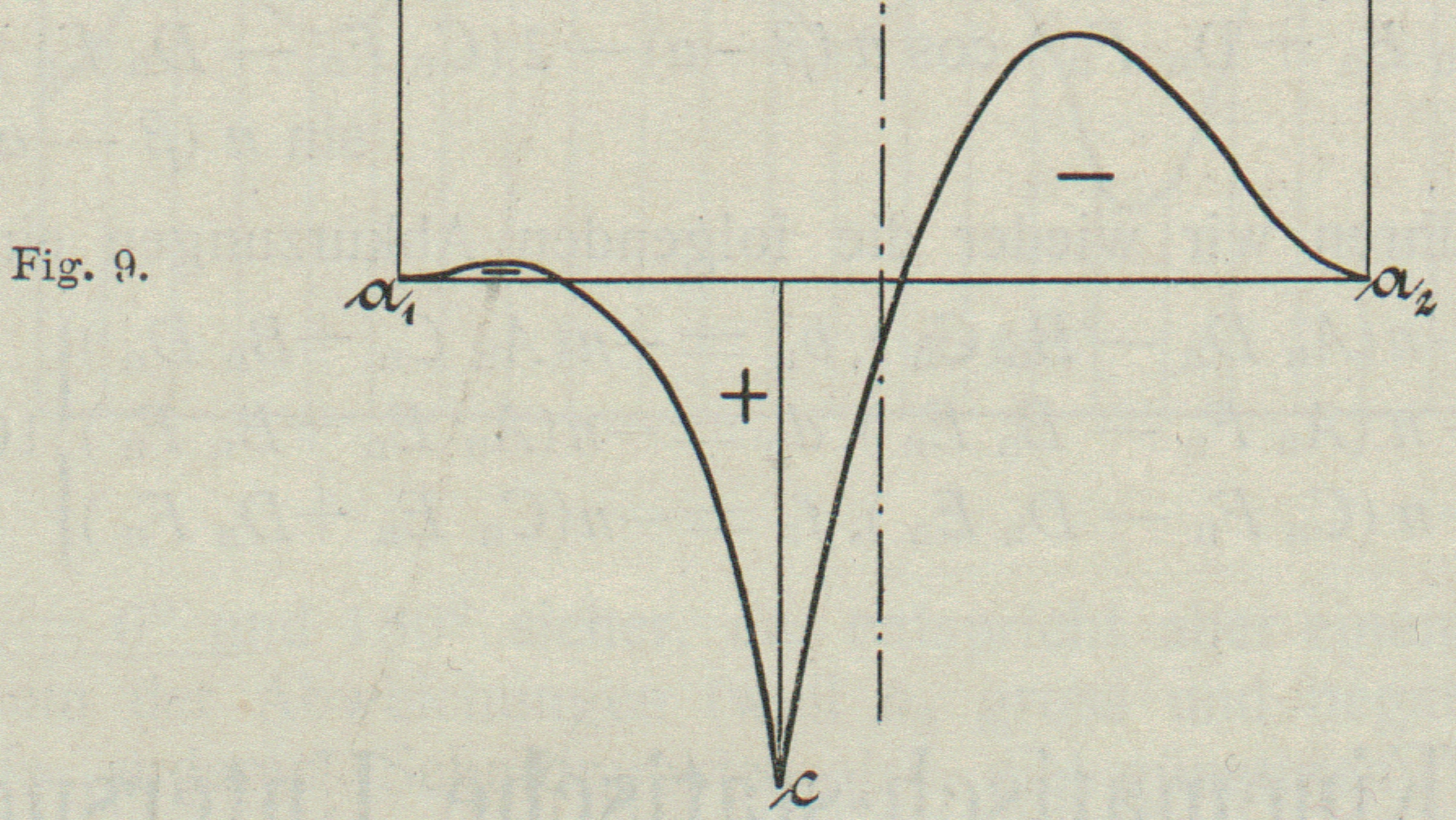

Weiter ist in Fig. 9 die Einflusslinie für den Querschnitt bestimmt, bei welchem u1 = 0,4 . l und u2 = 0,6 . l ist. Wir erhalten dann: M1=Pl{0,3(x1l)2+2(x1l)31,1(x1l)4} und Mr=Pl{0,9(x2l)3+2,4(x2l)31,1(x2l)4} Zur Zeichnung der Einflusslinie hat man für: x1l= 0,1, 0,2, 0,3 und 0,4 folgende Werte für: Z1l= – 0,00111, + 0,00224, +0,01609, +0,05184 und für: x2l= 0,1, 0,2, 0,3, 0,4, 0,5 und 0,6 hat man:Z2l= – 0,00671, – 0,01856, – 0,02511, 0,01856, + 0,00625 und + 0,05184. Alle Einflussflächen liegen teils über, teils unter ihrer Grundlinie und es müssen die Flächenteile über der Grundlinie genau so gross sein, wie die Flächenteile unter der Grundlinie. Man kann sich davon überzeugen, wenn man die Gleichungen IV und V sinngemäss integriert. Es ist dies aber schon deswegen klar, weil bei vollständiger gleichmässiger Belastung des Gewölbes das Biegungsmoment der gesamten Einflussfläche proportional ist. Da aber der flache Kreisbogen Stützlinie der gleichmässig verteilten Last ist, so kann in keinem Querschnitt des Bogens ein Biegungsmoment entstehen. Hieraus folgt, dass die gesamte Einflussfläche gleich Null sein muss, also ist die Summe aller Flächenteile über der Grundlinie gleich der Summe der Flächenteile unter der Grundlinie. In Fig. 10 ist die Einflusslinie für das Biegungsmoment des Querschnitts dargestellt, für welcher u1 = 0,1 . l und u2 = 0,9 . l ist. Wir erhalten; M1=P1{2,85(xl)23,1(xl)3+1,15(xl)4} und es ist für xl=0,1Zl=+0,025515 wenn man: Z=1{2,85(xl)23,1(xl)3+1,15(xl)4} gesetzt hat. Ferner ist: Mr=P1{0,45(xl)21,5(xl)3+1,15(xl)4} Man setze auch Z=1{0,45(xl)21,5(xl)3+1,15(xl)4} und bekommt für: xl= 0,1, 0,2, 0,3, 0,4, 0,5,0,6, 0,7, 0,8 und 0,9 der Reihe nach Zl= + 0,003115,+ 0,00864, + 0,009315, + 0,00544, – 0,003125 – 0,01296, – 0,017885, – 0,00896 und + 0,025515. Ferner ist in Fig. 11 die Einflusslinie für das Biegungsmoment des Querschnitts dargestellt, für den u1 = 0,2 und l u2 = 0,8 . l ist. Man hat: M1=Pl{1,5(xl)20,8(xl)3+0,1(xl)4} Für x = 0,1 und 0,2 erhält man beziehungsweise Zl= + 0,01421 und + 0,05376, wenn: Z=l{1,5(xl)20,8(xl)3+0,1(xl)4} ist. Dann ist: Mr= P . Z wobei Z=l{0,3(xl)2+0,4(xl)3+0,1(xl)4} ist. Man hat für xl= 0,1, 0,2, 0,3, 0,4, 0,5, 0,6, 0,7 und 0,8 der Reihe nach: Zl= – 0,00259, – 0,00764, – 0,01531, – 0,01984, – 0,01875, – 0,00864, + 0,01421, und 0,05376. In Fig. 12 ist endlich die Einflusslinie für das Biegungsmoment des Querschnitts, für welchen u1 = 0,3 . l und u2 = 0,7, l ist gezeichnet worden. Setzt man: Ml = P . Z so ist: Z=l{0,45(xl)2+0,9(xl)30,65(xl)4} Für xl= 0,1, 0,2, und 0,3 ergibt sich: Zl= + 0,005335, + 0,02516 und + 0,059535. Setzt man ferner: Mr= P . Z so ist: Z=l{0,75(xl)2+1,7(xl)30,65(xl)4} und es entsteht für xl= 0,1, 0,2, 0,3, 0,4, 0,5, 0,6 und 0,7 für Zl der Reihe nach: – 0,005865, – 0,01644, – 0,026865, – 0,02864, – 0,015625, + 0,01306 und + 0,059535. Alle diese Einflusslinien, also auch die für V1 und V2 sind mit n = 10 gezeichnet worden. Wie man sieht, haben letztere die grösste Ausdehnungen, woraus folgt, dass in dem Kämpfer stets, mag man es mit bleibender oder mit beweglicher Belastung zu tun haben, die grössten Biegungsmomente vorkommen. Hieraus folgt, dass zur Untersuchung des Gewölbes die Fig. 4 und 5 vollkommen genügen. Wie man hierbei zu verfahren hat, braucht wohl nicht besonders hervorgehoben zu werden, weil beim Gebrauch der Einflusslinien die Methode stets dieselbe ist und mit Probieren immer am einfachsten zum Ziele führt. Wir wollen uns zum Schluss nur noch damit beschäftigen, dass die Belastung gleichmässig verteilt ist.
[Textabbildung Bd. 319, S. 442]

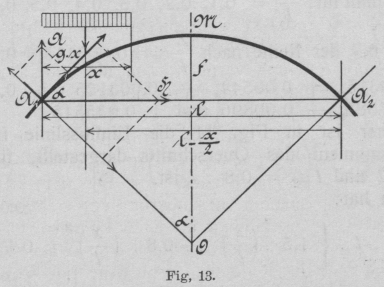

Fig. 13.
