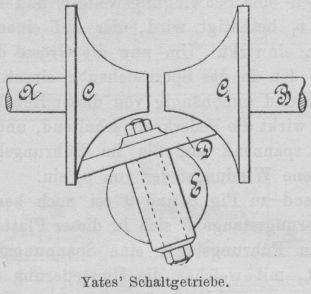

C. Yates' Schaltgetriebe. Mit Abbildung. Yates' Schaltgetriebe. Zwei nach einer kreisförmigen Leitlinie geformte Drehungskörper CC1 (Fig. 1) sind an die freien Enden zweier gleichgerichteten Wellen A und B aufgekeilt. Zwischen diesen, frei mit einem Bolzen umlaufend, ist eine Scheibe D einstellbar, deren Rand nach der Leitlinie von C abgedreht ist.

Yates' Schaltgetriebe.

Da sich nun das Lagergehäuse E dieser Scheibe D genau um den Mittelpunkt der kreisförmigen Leitlinie der Reibungskörper C, D und C1 dreht, so wird eine entsprechende Berührung dieser Körper in allen Zwischenlagen gesichert sein. Dadurch entsteht aber ein Wechsel in der Uebersetzung von der Welle A zur Welle B. (Industries, 1892 Bd. 12 * S. 121.)
