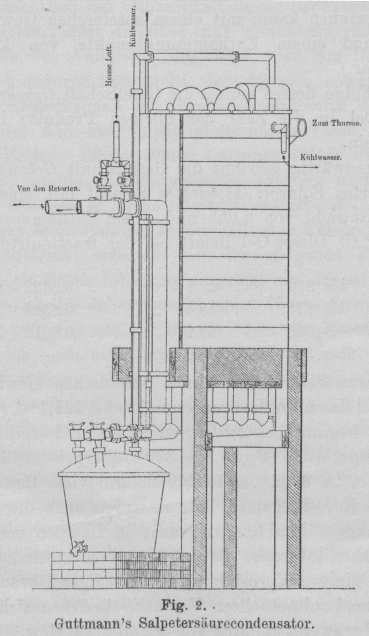

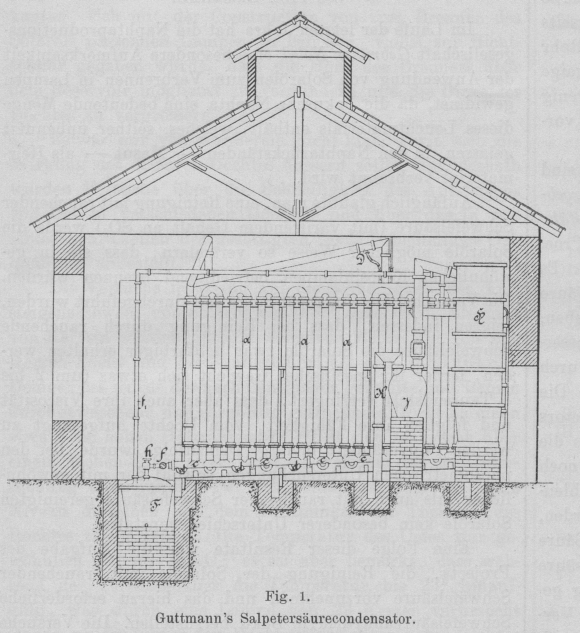

Salpetersäurecondensator mit Wasserkühlung. Von Oscar Guttmann. Mit Abbildungen. Salpetersäurecondensator mit Wasserkühlung. Die Guttmann-Bohrmann'sche Salpetersäurebatterie wurde bisher vielfach ausgeführt und hat sich insbesondere in Verbindung mit einem zum Patente angemeldeten Verfahren zur Erzeugung reiner Salpetersäure vorzüglich bewährt. Fig. 1 gibt eine allgemeine Idee derselben. aa sind die Röhren zur Condensation der Salpetersäure, c die Kammerrohre, deren Kammern durch die kleinen Bögen dd mit einander verbunden sind, so dass die Gase durch die Bögen d von einer Kammer in die andere treten, die condensirte Säure jedoch unmittelbar in das Sammelgefäss F fliesst, ohne die Kammerrohre anzufüllen und die Säure mit den Gasen in Berührung zu lassen. Ein T-Stück f mit den Hähnen hh gestattet den Zufluss zum Sammelgefässe zeitweilig abzuschliessen und eine Probe zu entnehmen, ein Schauglas erlaubt die Beobachtung der Condensation, eine Rohrleitung f1 verbindet das Sammelgefäss mit dem Thurme H. Die in der Batterie nicht condensirten Gase gehen nach dem Lunge-Rohrmann'schen Thurme H, und die letzten Spuren durch den Tourille J in die Schornsteinleitung K. Eine wichtige Function fällt dem Injector D zu. Wie bekannt, lässt sich bei der Destillation von Salpetersäure die Bildung von Untersalpetersäure nicht vermeiden, und ihre Menge wird um so grosser sein, je stärker die Salpetersäure ausfallen soll. Um diese Untersalpetersäure zu entfernen, hat man bisher zu einem langen und kostspieligen Bleichen der Salpetersäure sich bequemen müssen, wobei die Säure in einem Wasserbade erwärmt, und durch Einblasen von Luft die Untersalpetersäure verjagt wurde. Hierdurch fällt die Stärke der Salpetersäure und entsteht ein kleiner Verlust. Textabbildung Bd. 287, S. 279 Fig. 1.Guttmann's Salpetersäurecondensator. Bekanntlich lässt sich aber Untersalpetersäure durch Luft und Wasserdampf wieder in Salpetersäure verwandeln, und darauf beruht das neue Verfahren. Textabbildung Bd. 287, S. 279 Fig. 2.Guttmann's Salpetersäurecondensator. Es wird nämlich in den Fuchs der Retorte eine kleine, aus Gasrohren gebogene Heizschlange eingelegt, durch welche man Pressluft leitet. Die Schlange ist so bemessen, dass die Luft aus derselben mit 70 bis 80° tritt. Diese erwärmte Luft wird in den Injector D geführt, welcher sich so nahe als möglich an der Retorte befindet, damit die Luft mit den Gasen in Berührung komme, ehe noch ein Theil derselben Zeit hatte, sich zu condensiren. Die Retortengase sind natürlich ein Gemisch von (bei Erzeugung hochconcentrirter Säure) etwa 90 Proc. Salpetersäure, 2 bis 3 Proc. Untersalpetersäure und 7 bis 8 Proc. Wasser, sämmtlich in Dampfform, und es ist damit die günstigste Bedingung für die Einwirkung der erwärmten Luft gegeben. Die Umwandlung der Untersalpetersäure erfolgt auf Kosten eines Theiles des Wasserdampfes, während der Rest, wie bei früherer Gelegenheit erklärt, zum grössten Theile nach dem Thurme entweicht. Durch dieses Verfahren werden mehrere Vortheile erreicht. Der Injector übt einen verstärkten Zug auf die Retorte aus, so dass die Destillation bei niedrigerer Temperatur erfolgt. Hierdurch wird weniger Wasser verdampft, und da auch die Umwandlung der Untersalpetersäure Wasser entzieht, so resultirt die gesammte Säure in einer Stärke von über 96 Proc. Monohydrat. Gleichzeitig wird die Untersalpetersäure selbst bei starker Feuerung 1 Proc. nicht übersteigen, gewöhnlich beträgt sie 0,75 Proc. Der Kohleverbrauch vermindert sich gleichfalls bedeutend. In Folge der hohen Concentration der Säure gehen etwa 5 Proc. des erzielbaren Quantums in den Lunge-Rohrmann'schen Thurm, dessen ausgezeichnete Function es ermöglicht, bei entsprechender Regelung 40° Salpetersäure daraus zu gewinnen. So gut auch diese Salpetersäurebatterie arbeitet, und so unentbehrlich sie z.B. bei der Denitrirung von Abfallsäuren, bei der Erzeugung von Arsensäure u. dgl. ist, wo ein recht langer Contact der Gase mit Luft Bedingung ist, so lässt es sich doch nicht verhehlen, dass sie für den gewöhnlichen Betrieb einer Salpetersäurefabrik, besonders wo schwächere Säure erzeugt werden soll, ziemlich kostspielig ist, und dass die Vortheile höherer Concentration und grösserer Reinheit nicht überall für die theurere Anlage von vornherein maassgebend sind. Das in Bezug auf Widerstand gegen wechselnde Temperaturen und hinsichtlich der Dichtigkeit seines Gefüges geradezu einzige Thonmaterial von Rohrmann gestattete nun die Batterie wesentlich umzugestalten und auf Wasserkühlung einzurichten. Fig. 2 zeigt einen Doppelcondensator mit Wasserkühlung. Derselbe ist für zwei Retorten von je 600 k Salpeterfüllung bestimmt und seit drei Monaten in ununterbrochenem vorzüglichem Betriebe. Wie man sieht, ist die Anzahl der Rohre von 20 auf 5 herabgesetzt, welche am Boden durch ein einziges Kammerrohr und oben durch Bögen verbunden sind. Die Anordnung der Injectoren, der Ablass- und Probirhähne, des Sammelgefässes und der Leitungen zum Lunge-Rohrmann'schen Thurme bleibt dieselbe. Dagegen sind die Rohre allseitig von einem dichten Holzkasten umschlossen, in welchen kaltes Wasser auf den Grund eintritt und ihn oben verlässt. Das Gestelle des Holzkastens ist von den Rohren unabhängig, so dass sie nur den Wasserdruck auszuhalten haben, und ausserdem ist das Kammerrohr dadurch entlastet, dass die Muffen der Rohre auf einem mit entsprechenden Löchern versehenen Brette im Holzkasten aufruhen. Die Dichtung der Rohre gegen den Holzkasten ist in der Zeichnung nicht gezeigt. Sie besteht aus 13 mm dicken Gummiringen, welche sich eng an das Rohr schliessen und durch eiserne Flanschen so zusammengepresst werden, dass sie einerseits gegen den Holzkasten und andererseits gegen das Rohr vollständig abdichten. Thatsächlich füllen sie selbst etwaige Ungleichheiten im Rohre (wenn es beim Brennen ein wenig oval wurde) vollkommen aus, so dass kein Tropfen vorkommt. Die mit diesen Condensatoren erzielten Vortheile sind ganz bedeutend. Volle 98 Proc. des theoretischen Ergebnisses an Salpetersäure werden als Säure von ungefähr 94 Proc. Monohydrat gewonnen, und nur etwa 2 Proc. werden im Thurme als Säure von 40° B. aufgefangen. Es ist also eine Vermehrung der Ausbeute an starker Säure von über 3 Proc. eingetreten. Man sollte nun glauben, dass durch diese rapide Condensation weniger Wasserdampf nach dem Thurme ginge und die Säure dadurch schwächer werden müsste, dem ist aber nicht so. Die plötzliche Verdichtung erleichtert die Arbeit des Injectors und verursacht stärkeren Zug auf die Retorte, so dass die Destillationstemperatur noch niedriger wird und noch weniger Wasser verdampft. Thatsächlich konnte der Kohlenverbrauch auf 125 k für die Charge herabgesetzt werden, was ungefähr 1 k Kohle für 3½ k hochconcentrirter Säure entspricht. Dagegen ist der Gehalt an Untersalpetersäure etwas höher, weil nicht so viel Zeit zur Einwirkung gegeben ist, er übersteigt aber selten 1 Proc. Der Verbrauch an Kühlwasser und Luft ist ganz unbedeutend. Von ersterem genügen 150 bis 200 l in der Stunde (für einen Doppelcondensator) und an Pressluft werden etwa 2 cbm (bei 4 at Spannung) für die Charge verbraucht. Die Dauer der Destillation ist gleichfalls herabgesetzt, sie beträgt 9 bis 11 Stunden. Sowohl die senkrechten Rohre, als auch das Kammerrohr bleiben ganz kühl, höchstens handwarm, so dass ein Springen fast ausgeschlossen ist. Die Condensatoren nehmen einen ganz geringen Raum ein, für einen Doppelcondensator einschliesslich des Sammelgefässes sind bloss 2,45 m Länge, 0,95 m Breite und 4,25 m Höhe erforderlich. Der Bezugspreis ist auch auf die Hälfte herabgesunken. Die Firma Ludwig Rohrmann in Krauschwitz bei Muskau liefert einen Condensator für zwei Retorten complet mit Injector, Sammelgefäss u.s.w. für 1600 M., und die Kosten des Gestelles, Holzkastens, Gummiringe, Flanschen u.s.w. betragen etwa 200 M., so dass die Totalkosten für die Retorte von 600 k Salpeterbeschickung etwa 900 M. ausmachen. Gleich günstige Resultate werden mit diesen Condensatoren bei der Erzeugung mindergrädiger Salpetersäure erzielt, und es genügt, eine Abzweigung des Warmluftrohres in das Sammelgefäss zu führen, um mit einem ganz geringen Luftstrome auch die letzten Spuren Untersalpetersäure während der Destillation zu verjagen, so dass ganz weisse Säure resultirt. London, December 1892.
