Bohrratsche der Express Tool Comp. Mit Abbildung. [Bohrratsche der Express Tool Comp.] In einer Gabel a lagert die Bohrspindel b, deren Gewindestück in einer mit Gegendruckspitze versehenen Mutter e einsetzt, die sich am Bohrwinkel stützt. Ausserdem stützt sich eine seitliche Verlängerung d der Gabel a an den Bohrwinkel.

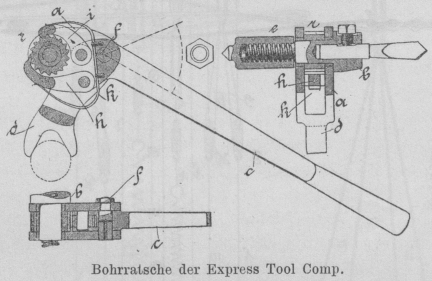

Bohrratsche der Express Tool Comp.

Auf die Bohrspindel ist zwischen der Gabel liegend ein Sperrädchen w gekeilt, in das zwei Sperrkegel h und i einsetzen, von denen i eine Hakenzunge besitzt. Da nun beide Sperrkegel am kurzen Schenkel des um den Zapfen f schwingenden Handhebels c angelenkt sind und durch eine Blattfeder k angedrückt, beständig im Eingriff mit dem Sperrädchen w stehen, so folgt wegen ihrer zangenartigen Lage zum Sperrade w ein ununterbrochener Bohrbetrieb bei jeder Rechts- und Linksschwingung des Handhebels. (Industries, 1889 Bd. 7 * S. 441.)
