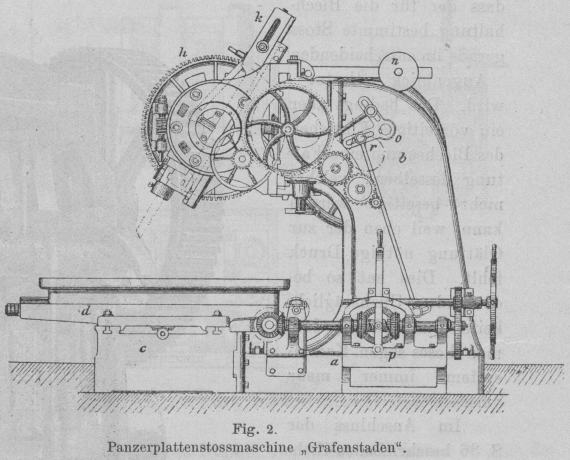

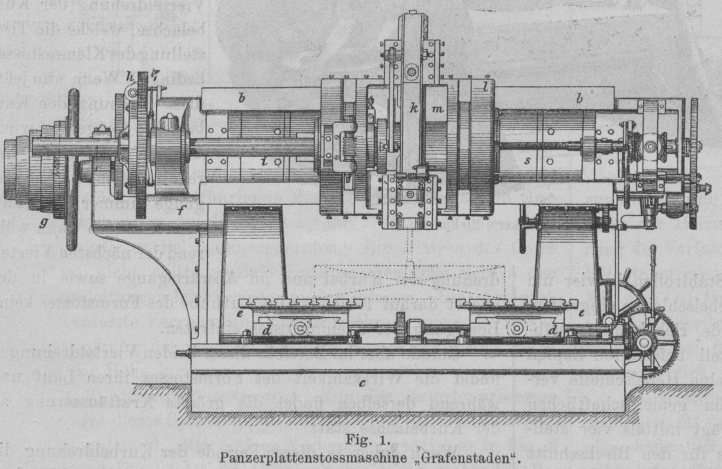

Panzerplattenstossmaschine „Grafenstaden“. Mit Abbildungen. Panzerplattenstossmaschine „Grafenstaden“. Die Elsässische Maschinenbaugesellschaft Grafenstaden hat nach Génie civil, 1891 Bd. 18 Nr. 8, eine Stossmaschine gebaut, mit welcher die Schmalseiten der Panzerplatten auch schräg bestossen werden können. Textabbildung Bd. 281, S. 63Fig. 1.Panzerplattenstossmaschine „Grafenstaden“. Zu diesem Behufe kann die Führungsplatte für den Stösselschlitten Schräglagen einnehmen, deren Einstellung durch ein Schneckentrieb erleichtert wird. Aufgebaut ist die Rahmenwange b auf einer Bettplatte a (Fig. 1 und 2), an der die Tischwange c mit zwei festen Schlitten d und zwei geschalteten Tischplatten e angeschlossen ist. Textabbildung Bd. 281, S. 63Fig. 2.Panzerplattenstossmaschine „Grafenstaden“. Seitlich an das linke Ende der 4310 mm langen Rahmenwange b ist ein Winkellager f für das Triebwerk angesetzt, welches aus einer vierläufigen Stufenscheibe g von 600 bis 1000 mm Durchmesser bei 150 mm Breite und einem doppelten Rädervorgelege h besteht, mit welchem der genutheten Kurbelwelle i bezieh. dem Stössel k 4, 6, 8,5 und 12,5 minutliche Hübe ertheilt werden, wobei das Deckenvorgelege 130 Umläufe macht. Am 1800 mm langen Schlitten l ist die 176 mm starke Kurbelwelle i in einem Abstande von 660 mm vor die 1200 mm hohe Wange gelagert. Um diese Achse schwingt nun der zwischen zwei Schilden gelagerte Führungsschlitten m, welcher, wie bereits erwähnt, durch ein Schneckenwerk zwar eingestellt, mittels Schrauben aber festgelegt wird. Der Stösselhub beträgt 450 mm, das Stichelgehäuse besitzt Drehverstellung, das Gewicht des ganzen Stösselschlittens ist durch einen Gegengewichthebel n etwas ausgeglichen. Die Schaltung der beiden Tische wird durch Vermittelung eines Kegelwendegetriebes p von der Steuerungswelle o für den Schlitten abgeleitet. Diese wird jedoch von einer Unrundrinne des Hauptantriebrades q durch Hubhebelwerk nach üblicher Anordnung bethätigt, wobei mittels eines Schalthakenhebelwerkes r auf die Schraubenspindel s eingewirkt wird. Pr.
