Die Constructionen der Schützenwechsel an den
neuesten mechanischen Webstühlen.
Mit Abbildungen.
Die Construction der Schützenwechsel.
Seitdem sich die Geschmacksrichtung wieder mehr den bunten Geweben zugewandt hat,
wurde bei den an den Webstühlen vorgenommenen constructiven Verbesserungen ganz
besonders der Mechanismus berücksichtigt, welcher dazu dient, die Verwendung einer
gröſseren Anzahl verschiedenfarbige Einschlagfäden enthaltender Schützen zu
ermöglichen. Die Vervollkommnungen dieser, mit dem Namen Schützenwechsel bezeichneten Apparate erstrecken sich aber nicht nur auf
die Vermehrung der zur Aufnahme der Schützen dienenden Zellen, sondern auch auf eine
zweckmäſsigere, selbst bei groſser Tourenzahl des Webstuhles ein ruhiges und
sicheres Arbeiten bedingende Construction des, das beliebige Vortreten der einzelnen
Kasten bewirkenden Mechanismus. Man unterscheidet hauptsächlich zwei Arten von
Schützen wechseln, die sogen. Revolverwechsel, bei
welchen die Schützenzellen kreisförmig angeordnet sind und die Steigkastenwechsel, bei welchen die einzelnen Zellen
über einander liegen.
Die letzteren erfreuen sich in der Buntweberei einer weit gröſseren Beliebtheit, weil
bei ihnen der Fehler des Revolverwechsels, durch Drehung der Einschlagfäden um
einander ungleichmäſsige Kanten zu bilden, vermieden wird, und deshalb beziehen sich
die, besonders in den letzten Jahren zahlreich angemeldeten Patente auf
Schützenwechsel fast nur auf solche mit Steigkasten.
Bei allen früheren, den gleichen Zweck verfolgenden Mechanismen geschah das
Emporheben der Zellen durch Stufenexcenter, welche der Zahl der zu hebenden Kasten
entsprechend Absätze hatten und so, bei einer mehr oder weniger groſsen Drehung des
Excenters, die einzelnen Schützenzellen in die Höhe der Ladenbahn brachten.
Fig. 1., Bd. 276, S. 169
Um den Unterschied von den neueren Wechselvorrichtungen besonders hervorzuheben,

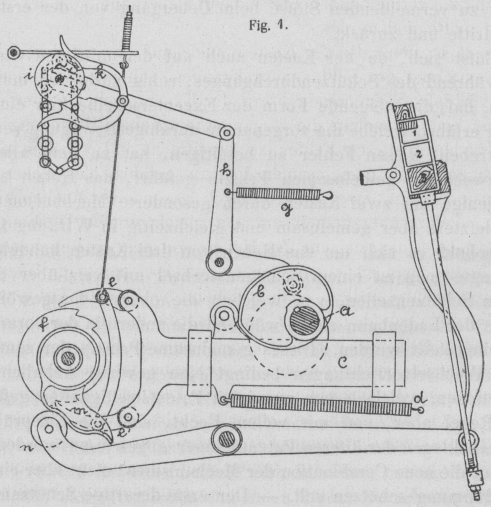

bringen wir zunächst eine Beschreibung des durch Fig.
1 erläuterten, mit Stufenexcenter construirten alten Hartmann'schen Schützenwechsels, für Stühle mit drei
Steigkasten an jeder Seite der Weblade. Auf der Hauptwelle a befindet sich die Excenterscheibe b, welche
bei der Drehung der Welle den Schieber c mit Hülfe
einer Feder d abwechselnd nach rechts und links bewegt.
Der Schieber c trägt Fallen e und e1,
welche derartig mit einander verbunden sind, daſs nur entweder die obere oder die
untere mit den Nasen der Scheibe f in Berührung kommen
kann. Eine zweite, gleichfalls auf der Welle a
befestigte Excenterscheibe vermittelt, zusammen mit der Gegenzugfeder g, eine oscillirende Bewegung des Hebels h. Letzterer trägt die sogen. Wendegabel k, welche je einen Zapfen der Scheibe i fassend, mit dieser gleichzeitig den mit ihr
verbundenen Cylinder um ein Sechstel seines Umfanges dreht.
Um den aus, mit je sechs Nuten versehenen Scheiben bestehenden Cylinder ist die
Wechselkarte gelegt, welche aus kettenförmig mit einander verbundenen Stäben
zusammengesetzt ist. Auf die Stäbe sind Rollen in drei verschiedenen Gröſsen
aufgesteckt, und indem nun je nach der Gröſse dieser Rollen der Hebel l und mit ihm die Stöſser e und e1 mehr
oder weniger hoch gehoben werden, treffen letztere gegen die Nasen der Scheibe f und ertheilen derselben eine mehr oder weniger groſse
Drehung nach rechts oder links. Durch diese Drehung wird die entsprechende der drei
Stufen des Excenters m über die Rolle n gebracht und so das Heben der Schützenzellen
bewirkt.
Ein bei den neueren Wechselmechanismen beseitigter, durch gröſsere Tourenzahl des
Stuhles sich immer nachtheiliger äuſsernder Fehler sind die nicht zu vermeidenden
Stöſse beim Uebergang von der ersten Stufe auf die dritte und zurück.
Es läſst sich, da der Kasten auch auf der mittleren Stufe zeitweise, während des
Schützendurchganges, ruhig verharren muſs, nicht umgehen, daſs die steigende Form
der Excenterscheibe hier eine Unterbrechung erfährt, welche die vorgenannte unruhige
Bewegung verursacht. Das Bestreben, diesen Fehler zu beseitigen, hat zu dem allen
neuen Schützenwechseln gemeinsamen Prinzip geführt, das Heben um einen und dasjenige
um zwei Kasten durch gesonderte Mechanismen zu erzeugen, letztere aber gemeinsam und
gleichzeitig in Wirkung treten zu lassen, sobald es sich um das Heben von drei
Kasten handelt. Hiermit gelangte man zu einem Schützenwechsel mit vier über
einanderliegenden Schützenzellen, von welchen die oberste für gewöhnlich in der Höhe
der Ladenbahn steht, während die andern in der vorerwähnten Weise eingestellt
werden. Dieses gemeinsame Prinzip der sämmtlichen neueren Wechselvorrichtungen
bedingt eine gewisse Aehnlichkeit der Constructionen, welche schon zu vielen
Patentstreitigkeiten geführt hat. In der Regel aber, und mit vollem Recht, sind die
Einsprüche oder Nichtigkeitsklagen der älteren Patentnehmer abgewiesen worden, da
das Patent nur die neue Combination der Mechanismen, nicht aber ein Prinzip vor
Nachahmung schützen soll. – Der erste derartige Schützenwechselmechanismus wurde von
Louis Schönherr für seinen Excenterbuckskinstuhl
construirt.

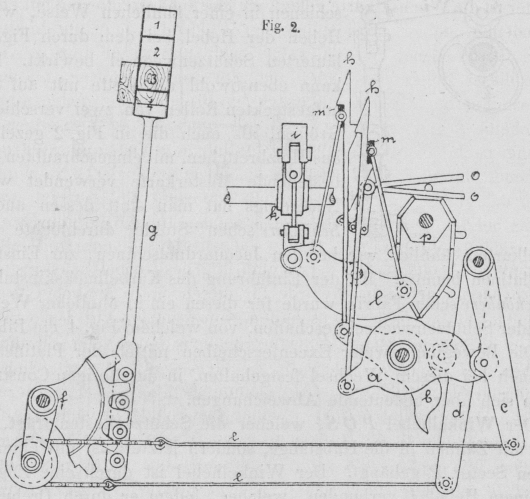

Wie in Fig. 2 dargestellt, geschieht das Heben der
Schützenzellen durch die Drehung zweier Scheiben a und
b, deren excentrische Form derartig gewählt ist,
daſs die hintere b den Hebel d um das Doppelte zurückdrücken kann, als wie die vordere a dies beim Hebel c
bewirkt. Beide Hebel sind an einer Kette e befestigt,
welche um die an dem Winkelhebel f befindliche Rolle
geführt ist. Der eine Schenkel dieses Winkelhebels bildet einen Zahnbogen, welcher in Eingriff
mit den, als Ersatz der Zähne dienenden Rollen des Kastenträgers g steht. Wird das Excenter a allein gedreht, so hebt es durch Anziehen der Kette die Höhe eines
Kastens, bringt also den zweiten Kasten in die Höhe der Ladenbahn; wird Excenter b allein gedreht, so hebt es vermöge seiner
entsprechend construirten Form um das Doppelte, bringt also den dritten Kasten vor
die Ladenbahn, während das gleichzeitige Drehen beider Excenterscheiben die Summe
der Einzelwirkungen, also das Vorbringen des vierten Kastens bewirken wird. Da die
entgegengesetzte Drehung ebenso das Niederlassen ermöglicht, so ist es nur
erforderlich, durch eine entsprechend construirte Vorrichtung eine beliebige Rechts-
und Linksdrehung der Excenterscheiben zu bewirken, um jeden beliebigen
Schützenkasten in die Höhe der Laden bahn einstellen lassen zu können. Zur
Erreichung dieses Zweckes bedient sich Schönherr der an
beiden Seiten mit, einander entgegengesetzt stehenden Nasen versehenen Platinen h, deren untere Enden an den, einen Theil der
Excenterscheiben a und b
bildenden Hebeln verzapft sind.
Fig. 2., Bd. 276, S. 171
Wie in Fig. 3 dargestellt ist, wird durch eine auf der
Hauptwelle befestigte excentrische Scheibe k der Hebel
i, und mit diesem das Bogenstück l in schwingende Bewegung gesetzt, welche das
wechselweise Auf- und Niederschieben der Schienen m und
m1 veranlaſst.
Durch diese Schienen werden die Platinen, je nachdem sie gegen die rechte oder linke
Schiene gedrückt sind, auf oder nieder geschoben. Der obere Theil der Platinen ist in einer
an dem Winkelhebel o angebrachten Gabel geführt und so
wird durch das Heben oder Niederlassen dieses Fig. 3.
Winkelhebels mittels einer Wechselkarte p das Andrücken
der Platinen an die Hubschienen in einer ähnlichen Weise, wie das Heben der Hebel
bei dem durch Fig. 1 erläuterten Schützenwechsel
bewirkt. Hierzu kann ebensowohl die Kette mit auf Stiften aufgesteckten Rollen von
zwei verschiedenen Gröſsen, als auch die in Fig. 2
gezeichnete aus Holzbrettchen, mit eingeschraubten Stiften bestehende Musterkarte
verwendet werden. Neuerdings hat man statt dessen auch am Schönherr'schen Stuhle durchlochte Pappdeckelkarten, ähnlich wie bei den
Jacquardmaschinen, zur Einstellung der Platinen benutzt. Mit der Einführung des
Kurbelbuckskinstuhles in der Schönherr'schen Fabrik
wurde für diesen ein in ähnlicher Weise arbeitender Schützenwechsel geschaffen, von

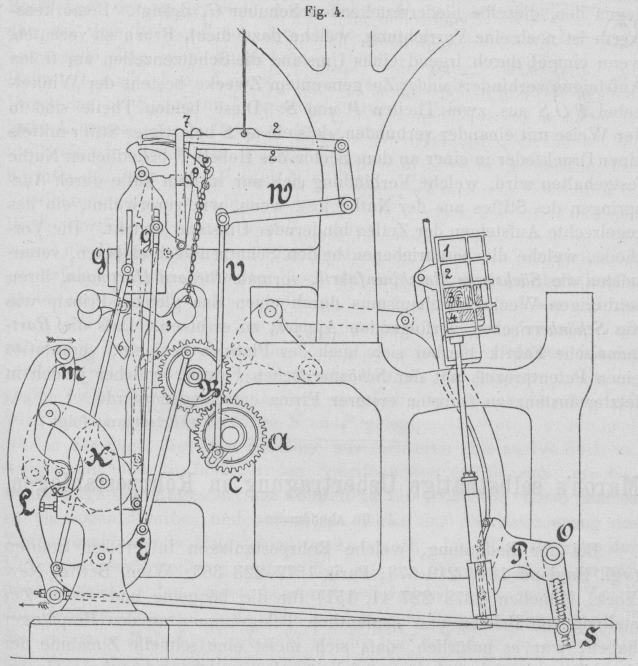

welchem Fig. 4 ein Bild gibt. Die Bewegung zweier
Excenterscheiben mittels der Platine finden wir auch bei diesem Wechsel
festgehalten, in der übrigen Construction zeigen eich aber bedeutende
Abweichungen.
Fig. 3., Bd. 276, S. 172
Der Winkelhebel P O S, welcher die Schützenkasten trägt,
greift nicht mit Zähnen in die Hubstange, sondern letztere ist mit einer Kette an
den Seetor P gehängt. Der Winkelhebel ist durch eine
Zugstange mit einem Hebel L verbunden, welcher, indem
er durch Drehung des Excenters K nach links gedrängt
wird, den dritten Kasten in die Höhe der Ladenbahn bringt.
Während diese Vorrichtung derjenigen des vorher beschriebenen Schützenwechsels
entspricht, ist für das Heben des zweiten Kastens eine andere Anordnung getroffen.
Das obere Ende des Hebels L ist nämlich nicht auf einem
an die Stuhlwand geschraubten Bolzen gelagert, sondern in der Gabel eines zweiten,
doppelarmigen Hebels M verzapft, welch letzterer seine
Lagerung auf einem an der Stuhl wand befestigten Bolzen hat. Auf die am unteren Arm
des Hebels M befestigte Rolle wirkt die zweite
Excenterscheibe K1 und
verstellt dadurch den Drehpunkt des Hebels L in der
Richtung des Pfeiles derart, daſs durch die alsdann in entgegengesetzter Richtung
erfolgende Schwingung des unteren Theiles dieses Hebels der Hub um eine Kastenhöhe
erfolgt. Auch hier erzeugt das gleichzeitige Arbeiten beider Excenter die Summe
ihrer Einzelwirkungen, nämlich das Heben des vierten Kastens vor die Ladenbahn. Die
Schwingung des die Platinen bewegenden Bogenstückes E
erfolgt nicht von einer excentrischen Scheibe, sondern von dem Kurbelrad B aus. – Das Anlegen der Platinen an einen der beiden
Schuber G und G1 kann bei dieser Wechselvorrichtung ebenfalls durch
eine Wechselkette erfolgen, bei Jacquardstühlen zieht man aber häufig vor, dies von der
Jacquardmaschine aus bewirken zu lassen, da es eine Erleichterung für den Weber ist,
wenn mit der Jacquardkarte auch stets die Einstellung des richtigen Schützenkastens
erfolgen muſs. Die Construction des diesen Zweck verfolgenden Apparates ist
gleichfalls aus Fig. 4 ersichtlich. Eine auf der
Kurbelwelle befestigte Kurbelscheibe A setzt mittels
der Zugstange v und dem Winkelhebel w die Stöſser 2 in
schiebende Bewegung.
Fig. 4., Bd. 276, S. 173
Mit den Platinen der Jacquardmaschine stehen die Stöſser durch Schnüre und an dem
Jacquardträger angebrachte zweiarmige Hebel derartig in Verbindung, daſs die Stöſser
beim Heben der zugehörigen Platine niedergelassen werden. Ist nun z.B. der Stöſser
2 gehoben, so drückt eine an demselben befindliche
Nase gegen den Stützhebel 7, der auf demselben ruhende
Hebel 9 fällt nieder und mit diesem gleichzeitig der
mit Gewicht versehene Platinenführer 3, dessen Arm 5 die Platine gegen den dieselbe aufziehenden Schuber
G drückt. Wird dagegen der Stöſser 2 niedergelassen, so drückt er gegen die Nase 1 des Hebels 9, hebt
diesen dadurch so hoch, daſs sich der Stützhebel 7
darunter stellen kann und zugleich durch das Heben des Platinenführers 3 dessen Arm 6 die Platine
gegen den, dieselbe niederdrückenden Schuber G1 drängt. Bemerkenswerth ist noch eine Vorrichtung,
welche dazu dient, Bruch zu verhüten, wenn einmal durch irgend einen Umstand die
Schützenzellen am freien Aufsteigen verhindert sind. Zu genanntem Zwecke besteht der
Winkelhebel P O S aus zwei Theilen P und S. Diese beiden
Theile sind in der Weise mit einander verbunden, daſs ein an S befestigter Stift e mittels einer
Druckfeder in einer an dem Sector des Hebels P
befindlichen Nuthe festgehalten wird, welche Verbindung sich nur in dem Falle durch
Ausspringen des Stiftes aus der Nuthe löst, wenn, wie vorerwähnt, ein das
regelrechte Aufsteigen der Zellen hindernder Umstand eintritt. Die Vortheile, welche
die beschriebenen beiden Schützen Wechsel boten, veranlaſsten die Sächsische Maschinenfabrik, vormals Richard Hartmann, ihren seitherigen Wechselmechanismus
durch einen das gleiche Prinzip wie die Schön
herrischen verfolgenden Apparat zu ersetzen. Daſs die Hartmann'sche Fabrik hierbei sich auch der Platinen
bediente, veranlaſste einen Patentprozeſs mit der Schönherr'schen Fabrik, welcher jedoch in letzter Instanz zu Gunsten
ersterer Firma entschieden wurde.
(Fortsetzung folgt.)
