Woodcock's vielfache Lochmaschine mit
Druckwasserbetrieb.
Mit Abbildung.
Woodcock's vielfache Lochmaschine mit
Druckwasserbetrieb.

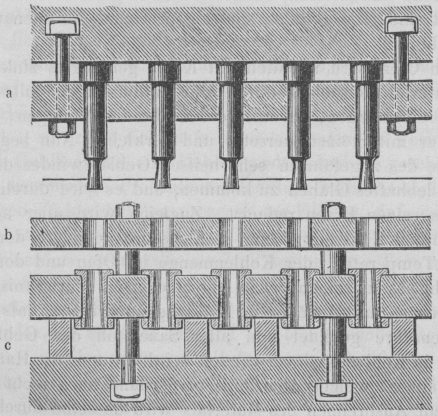

Textabbildung Bd. 272, S. 272Drei Wasserdruckpressen mit je vier Standsäulen sind derart in Verbindung
gebracht, daſs dieselben nach Bedarf entweder einzeln oder in geschlossener Art
gleichzeitig und gleichmäſsig in Thätigkeit gesetzt werden können, wodurch es
möglich wird, sämmtliche Löcher eines Rahmenbleches von 3,6 und 1m,3 Abmessung lochen zu können. Nach The
Engineer, 1888 Bd. 65 S. 522, ist besonders die in der Textfigur
dargestellte Stempelführung bemerkenswerth.
In die drei guſseisernen Platten a, b, c werden
gleichzeitig die vorgeschriebenen Löcher gebohrt, so daſs die vollständigste
Uebereinstimmung in der Lochvertheilung erhalten wird. Nachdem in die erweiterten
Löcher der Platte c die Matrizenbüchsen eingesetzt
sind, werden zwischen der Kopfplatte der Presse und der Platte a die Stempel festgestellt; während auf dem Tische des
Preſskolbens die Matrizenplatte c und in einem
entsprechenden Abstande davon die Führungsplatte b
mittels Zwischenkörper festgeschraubt ist, wird das zu lochende Rahmenblech zwischen
b und c geschoben.
Der mit dieser Presse erreichte Arbeitsgewinn soll so groſs sein, daſs dadurch die
Anschaffungskosten dieser Maschine bald gedeckt sein sollen.
