Dalrymple-Hay's Instrument zum Abstecken von
Kreisbogen.
Mit Abbildung.
Dalrymple-Hay's Instrument zum Abstecken von
Kreisbogen.

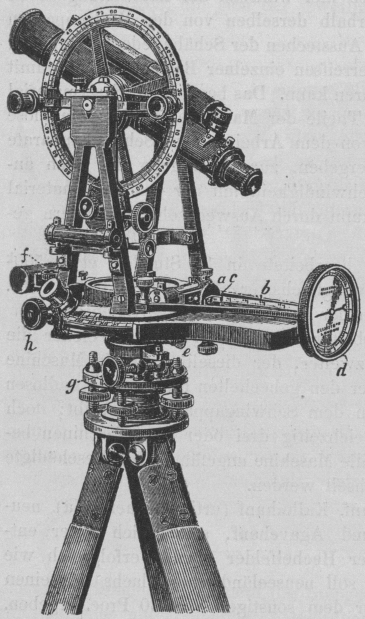

Textabbildung Bd. 271, S. 506Die Methode, nach welcher mit diesem Instrumente die Kreisbogen abgesteckt
werden, ist die bekannte Polarmethode mit dem Zuschlagswinkel; man hat hierbei das
Fernrohr des in einem Bogenpunkte aufgestellten Instrumentes stets um einen gewissen
von der Sehnenlänge und dem Kreisbogenradius abhängigen Winkel weiterzudrehen, und
zu diesem Zwecke den vorerst zu berechnenden oder aus Tabellen zu entnehmenden
Winkel einzustellen. Um die Einstellung der Ablesungen auf den Nonien, sowie die
Berechnung des Winkels bezieh. den Gebrauch von Tabellen entbehrlich zu machen, hat
das in Rede stehende Instrument eine besondere Einrichtung, welche bereits in D. p. J. 1888 267 550 kurz
erörtert wurde. Das daselbst beschriebene Instrument war jedoch, Nivelliren noch
ausgenommen, nur zum Kreisbogenabstecken zu verwenden.
Da aber die vom Ingenieur auszuführenden Arbeiten auch in Horizontalaufnahmen,
Höhenmessungen u.s.w. bestehen, so mutete jener seine Ausrüstung mit einem
Theodoliten vervollständigen, ganz abgesehen von dem auch Zeitverlust und Kosten
verursachenden häufig eintretenden Uebelstande, zwei Instrumente auf das Arbeitsfeld
mitnehmen zu müssen, um für alle auszuführenden Arbeiten vorgesehen zu sein. Diese
Uebelstande erscheinen behoben durch die neue Construction, welche nach Dalrymple-Hay von Elliott
Brothers, of 101 St, Martin's-lane London W. C, dem Instrumente gegeben
wurde und in Folge welcher es, wie aus der beistehenden Figur zu ersehen ist, auch
als Universalinstrument verwendbar ist. Was den Gebrauch zum Curvenabstecken
anlangt, ist einfach zu bemerken, daſs die mit einem Index c versehene Rolle a auf jenen Theilstrich der getheilten Spindel
b einzustellen ist, welcher dem bekannten Radius
des abzusteckenden Kreisbogens entspricht. Der Zeiger auf der Scheibe d wird auf o gestellt und
das Fernrohr auf die verlängerte Tangente im Bogenpunkte eingestellt, die Schrauben
e und f geklemmt und
mit g die Feineinstellung der Visur auf die Tangente
bewirkt. Dann wird mit der Schraube h der Zeiger auf
99 oder 1 gestellt, je
nachdem der abzusteckende Kreisbogen auf die eine oder andere Seite der Tangente zu
liegen kommt, wodurch das Fernrohr die entsprechende Winkelbewegung erhält, und in
die dadurch erhaltene Visur wird der zweite Endpunkt der mit Kette oder Band
gegebenen Sehne eingerichtet, um einen Bogenpunkt zu erhalten u.s.w. Es ist
ersichtlich, daſs die Spindel, auf welcher a und die
Scheibe d sitzt, mit der Alhidade, die Ebene, auf der
a rollt, mit dem Limbus in fester Verbindung ist,
und das Instrument als Repetitionstheodolith dienen kann zufolge der an den Kreisen
vorhandenen Theilungen; desgleichen durch die Beigabe der Libelle am Fernrohre als
Nivellirinstrument; ob das Fernrohr mit Distanzmessereinrichtung versehen und so zur
Ausführung tachymetrischer Aufnahmen geeignet ist, ist in der im Engineering, 1888 Bd. 46 S. 74, gegebenen Beschreibung,
woselbst das Instrument angezeigt erscheint, nicht zu ersehen.
R.
