Law's Blitzableiter für
Beleuchtungsanlagen.
Mit Abbildung.
[Law's Blitzableiter für Beleuchtungsanlagen.]
In den bei Beleuchtungsanlagen angewendeten Blitzableitern muſs verhindert werden,
daſs nach eingetretenem Blitzschlage die Dynamomaschine kurz geschlossen bleibt.

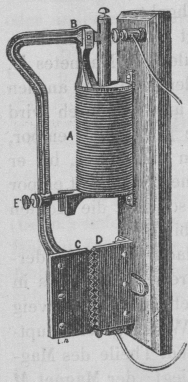

Textabbildung Bd. 271, S. 316Bei dem hierneben nach dem Centralblatte für
Elektrotechnik, 1888 * S. 835, abgebildeten Blitzableiter von Law sind C und D die Blitzplatten, A eine
Drahtrolle, welche beim Durchgange eines Stromes einen Eisenkern in sich
hereinzieht. Die Abzweigung von der Linie, die durch den Blitzableiter geschützt
werden soll, führt zu der oberen Klemme, von dort in die Spule, deren inneres Ende
am Metallkörper festgelöthet ist. Schlägt der Blitz von C nach D über, so folgt der Maschinenstrom
ihm nach, welcher A erregt. Durch den Hebel B wird daher die Platte C
zurückgezogen, der zwischen C und D übergehende Lichtbogen erlischt und die Gefahr für
die Maschine ist beseitigt.
Im letzten Sommer sollen sich diese Blitzableiter sehr gut bewährt haben.
