Hetherington's Stoſsmaschine für
Locomotiv-Rahmenplatten.
Mit Abbildung.
Hetherington's Stoſsmaschine für
Locomotiv-Rahmenplatten.
Für die Eisenbahnwerkstätte in Crewe, England, hat nach Industries, 1887 Bd. 2 * S. 324, Hetherington und
Co. in Manchester eine Rahmenstoſsmaschine geliefert, auf deren 11m langem Bett drei selbständige Stoſswerke laufen,
die gemeinschaftlich von einer 125mm starken
stählernen Seitenwelle betrieben werden und deren Stoſsschlitten vermöge eines
Schlitzkurbelwerkes rascheren Auf hub erhalten. Die Steuerungsbewegung wird durch
eine Kammnuthscheibe auf ein schwingendes Hebelwerk übertragen, von welchem mittels
Klinken und Sperrwerken die Längsbewegung der Stoſsrahmen durch eine starke, fest gestellte
Seitenspindel nach beiden Richtungen vermittelt, während die Querverschiebung des
Stoſsschlittens nach bekannter Art durch eine Bewegungsspindel hervorgebracht wird,
welche so weit bemessen ist, daſs 1470mm breite
Plattenlagen bequem bearbeitet werden können.

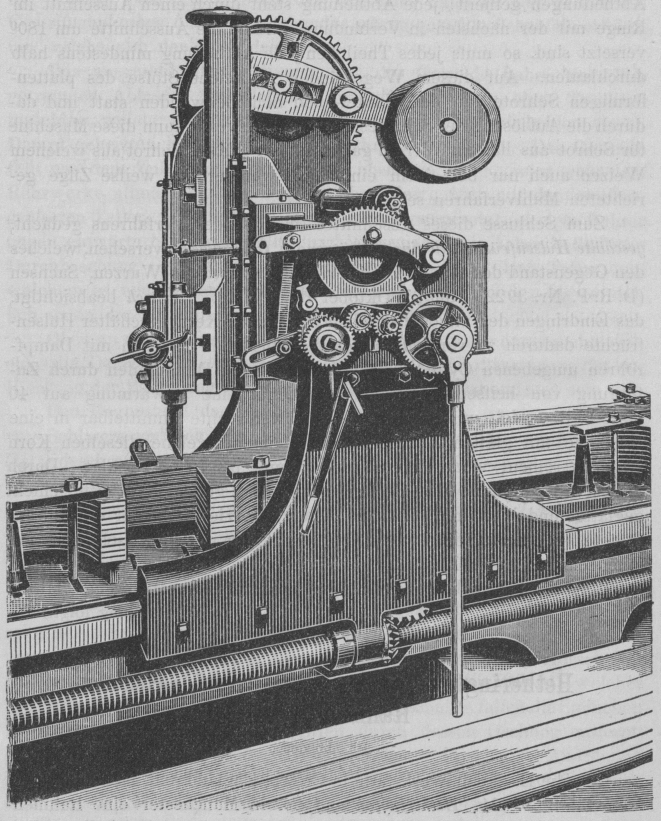

Textabbildung Bd. 269, S. 72
Um schräg gestellte Kanten zu bestoſsen, können beide
Schaltbewegungen gleichzeitig eingestellt werden, hingegen dient zum Ausstoſsen der
Rundecken eine selbsthätige Rundbewegung des Stichelgehäuses im Stöſsel. Das
Gesammtgewicht beträgt 50t.
