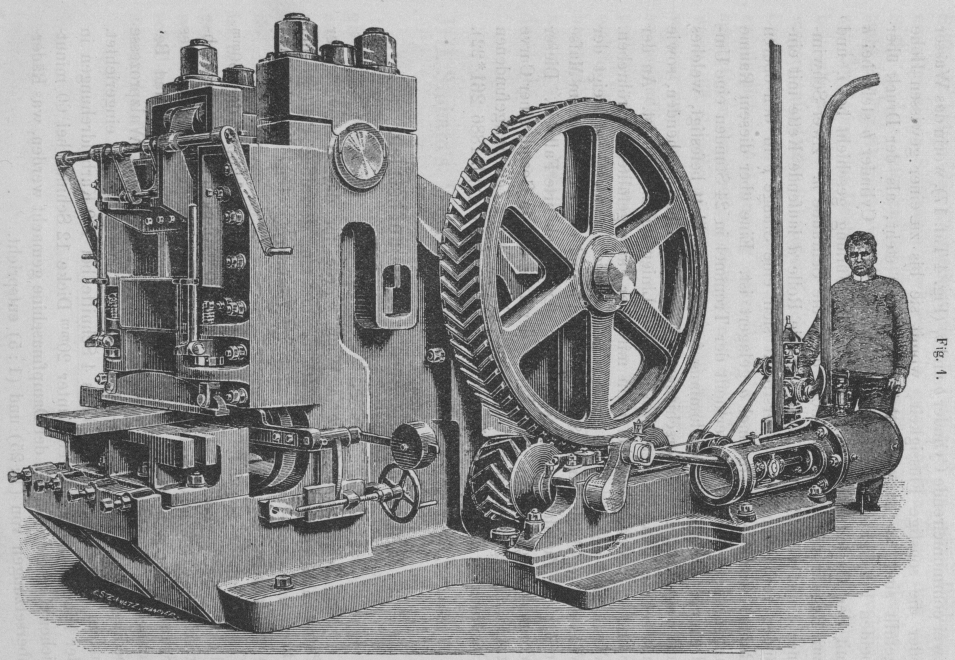

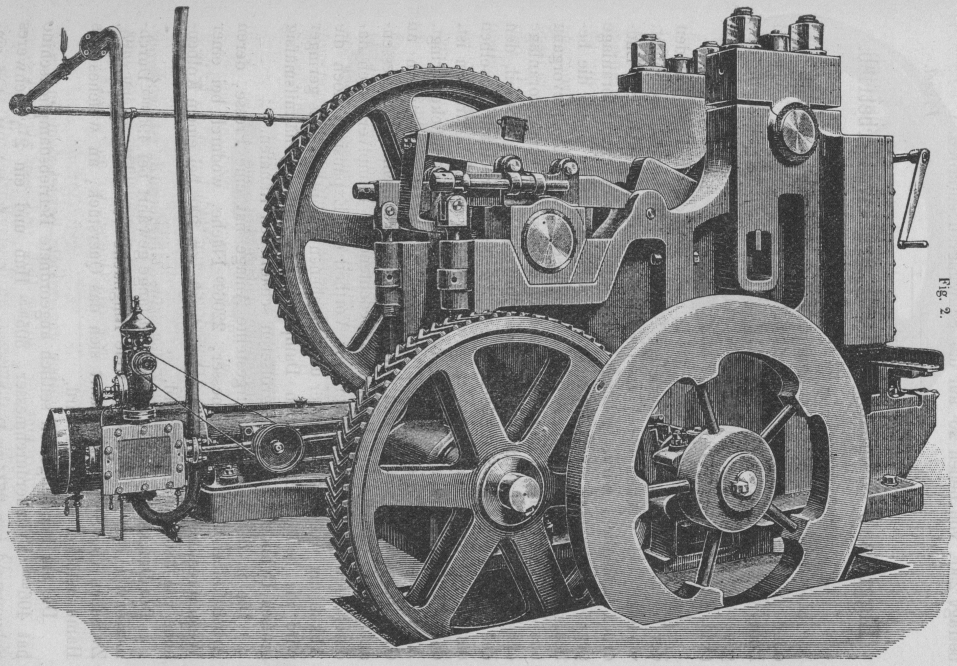

Groſse Metallschere mit Dampfbetrieb. Mit Abbildungen. Groſse Metallschere mit Dampfbetrieb. Von Schultz und Göbel in Wien wurde für das Walzwerk der Patronenhülsenfabrik von G. Roth daselbst eine gewaltige Platten- und Blechschere geliefert, welche auch im Engineering, 1887 Bd. 44 * S. 16 abgebildet ist. Mit dieser Maschine werden sowohl die Anguſsköpfe der 50mm dicken, 500mm breiten und annähernd 1000mm langen Plattengüsse abgeschnitten, die aus Kupferlegirungen von der beiläufigen Festigkeit des Schmiedeeisens bestehen, als auch alle ferneren Theilungen und Beschneidungen der Platten vorgenommen, die durch die Walzprozesse bedingt werden. Dementsprechend ist auch diese Maschine eingerichtet, indem für schwere Arbeit bloſs 4 Schnitte bei 100 Kurbeldrehungen in der Minute, und für Bleche unter 20mm Dicke 12 Schnitte bei 60 minutlichen Kurbeldrehungen der Dampfmaschine gemacht werden, was Räderübersetzungen von (1 : 25) und (1 : 5) entspricht. Fig. 1., Bd. 267, S. 340 Diese Schnittleistung wird von einer liegenden Dampfmaschine von 260mm Cylinderdurchmesser und 445mm Hub bei 6at,5 Ueberdruck und passender Füllung geliefert. Die Länge des Schnittblattes ist 982mm, der Raum zwischen den Lagern gewährt 490mm breiten Blechen freien Durchgang, während das Schenkelverhältniſs des oberen Druckhebels 1 : 3 ist. Dieser Druckhebel, sowie die Kurbelwelle mit dem Gleitstück sind aus Tiegelguſsstahl gefertigt, die Lager mit Rothguſsbüchsen versehen. Fig. 2., Bd. 267, S. 341 Mittels einer Ueberlegschiene wird der Druckhebel zurückgeführt, durch zwei stellbare Ueberleghebel die Lagerkörper der Kurbelwelle gehalten und durch Seitenkeile richtig eingestellt. Anschlagschienen für Lang- und Parallelschnitt, sowie Ausrückvorrichtungen sind selbstverständlich vorgesehen. Das Gesammtgewicht dieser Maschine beträgt 250t, von denen 20t auf das Schwungrad entfallen. Pregél.
