S. Pichault's Steuerung ohne Excenter.
Mit Abbildung.
Pichault's Steuerung ohne Excenter.
Von dem nachstehend dargestellten Mechanismus zur Bewegung der
Dampfvertheilungsschieber von Dampfmaschinen ohne Zuhilfenahme eines Excenters,
welche von S. Pichault, Constructeur der
Maschinenfabrik Cockerill in Seraing, schon im J. 1877 angegeben wurde, wird in dem
Génie civil, 1886 Bd. 8 * S. 122 eine ausführliche
theoretische Darlegung des Erfinders veröffentlicht.
Es ist Pichault gelungen, nachzuweisen, daſs man die von
beliebigen Punkten der Kurbel oder der Schubstange abgeleiteten Bewegungen durch
entsprechende Zwischenglieder und richtige Wahl der festen Gelenkpunkte genau so zur
Schieberbewegung verwenden kann wie das allgemein übliche Excenter, und die Formeln
zur Bestimmung des idealen, die Uebertragungsmechanismen vertretenden Excenters
aufzustellen, mit welchem man dann das Zeuner'sche
Diagramm entwerfen kann.

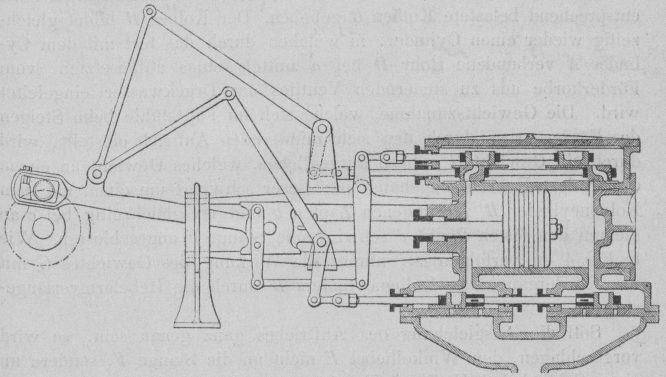

Textabbildung Bd. 263, S. 213
Die Aufgabe ist theoretisch allgemein gelöst für drei
verschiedene Angriffspunkte an der Triebstange und drei verschiedene feste Punkte,
für den Grundschieber zur Einströmung, den Ausströmschieber und den
Expansionsschieber. In der vorliegenden constructiven Durchführung ist für letzteren
die hierzu überhaupt sehr geeignete Kreuzkopfbewegung verwendet (für Füllungsgrenzen
innerhalb etwa 40 Proc. auch bei gewöhnlichen Doppelschiebersteuerungen sehr
empfehlenswerth) und für Ein- und Ausströmung ein gemeinsamer Angriffspunkt an der
Triebstange gewonnen.
Wie aus der Zeichnung ersichtlich, lassen sich alle Steuerungsmittel in die Ebene des
Kolbenmittels legen, was unter Umständen sehr werthvoll sein kann.
M-M.
