Titel: Neuerungen an selbstthätigen Wärmereglern für Heizungszwecke.
Fundstelle: Band 260, Jahrgang 1886, S. 452
Download: XML
Neuerungen an selbstthätigen Wärmereglern für Heizungszwecke. (Patentklasse 36. Fortsetzung des Berichtes Bd. 256 S. 495.) Mit Abbildungen auf Tafel 29. Neuerungen an selbstthätigen Wärmereglern für Heizungszwecke. Eine selbstthätige Zugregelung an Zimmeröfen will Ch. de Choubersky in Paris (* D. R. P. Nr. 31247 vom 7. September 1884) mit Benutzung des Druckunterschiedes der auſseren Luft und der abziehenden Rauch- oder Feuergase erreichen; hierzu soll die in Fig. 1 Taf. 29 dargestellte Vorrichtung dienen. An das Rauchrohr C schlieſst sich ein in das Zimmer mündender Stutzen cf an, in welchen das Gehäuse E eingeschaltet ist. In C ist die Drosselklappe D um die Achse o drehbar und steht dieselbe durch den Hebel m und die Stange b mit der pendelnden Klappe F in Verbindung. Ein verstellbares Gewicht p hält die Klappe F in der angegebenen Stellung; wächst jedoch die Geschwindigkeit der durch C ziehenden Rauchgase und sinkt also deren Spannung, so wird der erwähnte Druckunterschied groſs genug, um eine Bewegung der Klappe F und damit also auch der Drosselklappe D hervorzurufen; letztere hemmt dann entsprechend die Bewegung der Rauchgase. Es kann die Anordnung auch so gewählt werden, daſs gleichzeitig mit dem Drosseln der Rauchgase auch eine Einleitung von Luft in das Rauchrohr erfolgt, wodurch der Zug in diesem ebenfalls gehemmt wird. Auch kann die Vorrichtung dazu Verwendung finden, den Zutritt von Verbrennungsluft zur Feuerung entsprechend dem genannten Druckunterschiede zu regeln. Eine genügende Wirkung wird von dem Apparate jedoch nicht zu erwarten sein, da der sich auf den Klappen absetzende Ruſs die leichte Beweglichkeit derselben hindern wird. O. André in Neuilly bei Paris geht bei seinem im Génie civil, 1885 Bd. 7 * 8. 258 beschriebenen Zugregler von der Anschauung aus, daſs die Temperatur der abziehenden Rauchgase eines für Luft- oder Wasserheizung aufgestellten Ofens stets dieselbe sein muſs, wenn die Verbrennung, also damit der Bedarf an Brennmaterial möglichst günstig erhalten werden soll. Steigt die Temperatur der Rauchgase, so muſs demnach eine Dämpfung des Feuers durch verminderte Luftzuführung eintreten; sinkt die Temperatur, so muſs mehr Verbrennungsluft zur Feuerung treten können. Hierzu soll folgende Einrichtung dienen: Im Kamin ist ein Messingdraht fest aufgehängt, der an seinem Ende ein Gewicht zur Anspannung trägt und darüber mit dem kurzen Arme eines Doppelhebels verbunden ist. Der lange Arm desselben trägt ein Tellerventil, welches die Zuführung der Verbrennungsluft zu dem Roste regelt. Mit der Temperatur der Rauchgase ändert sich somit die Länge des Drahtes und damit der Ausschlag des Hebels, also die Oeffnung des Ventiles. Diese Einrichtung kann jedoch nur bei stets gleich bleibendem Wärmebedarfe der zu heizenden Räume brauchbar sein. Dieser Bedarf hängt aber von der Auſsentemperatur und der Zahl der zu heizenden Räume ab, ist also sehr wechselnd. Für den Fall, daſs stets derselbe Rauminhalt zu heizen ist, der Wärmebedarf, wie es z.B. bei einer Gewächshausheizung der Fall ist, also nur von der Auſsentemperatur abhängt, hat Andre eine Einrichtung an dem Regler angegeben, durch welche die mittlere Ventillage verstellt werden kann. Hierzu braucht nur der Verbindungspunkt des Hebels mit dem Drahte an diesem verstellt zu werden, was von Hand durch eine Schraube geschehen kann, oder selbstthätig dadurch, daſs der Draht nicht an einem festen Punkte aufgehängt ist, sondern an dem einen Arme eines fest gelagerten Doppelhebels, an dessen anderem Arme ein Draht angreift, der auſsen am Kamine niederführt und unten befestigt ist. Sinkt die Auſsentemperatur, so verkürzt sich dieser äuſsere Draht, dadurch wird der innere und damit der kurze Hebelarm gehoben, es sinkt also der längere Arm und das Ventil öffnet sich entsprechend mehr. Andre hat ferner die Vorrichtung noch durch ein elektrisches Signal vervollkommnet, welches von dem Ventilarme des Hebels in Thätigkeit gesetzt wird, sobald das Ventil in seine Grenzlagen gekommen ist, wobei also entweder die Temperatur der Rauchgase eine gegebene Grenze überschreitet und das Ventil sich geschlossen hat, oder es an Brennmaterial auf dem Roste fehlt. Zweckmäſsiger wird es sein, die Temperatur der als Wärmeträger dienenden Flüssigkeit, oder falls diese Dampf ist, auch den Druck desselben zur Regelung zu benutzen, da dann auch eine solche eintritt, wenn die Zahl der zu heizenden Räume wechselt. Eine einfache Vorrichtung dieser Art haben Poensgen und Comp. und J. F. Hauser in Düsseldorf (* D. R. P. Nr. 29607 vom 10. Mai 1884) angegeben. Der in die Leitung der Heizflüssigkeit eingeschaltete, in Fig. 4 Taf. 29 veranschaulichte Apparat enthält einen Cylinder a, der mit Quecksilber oder Wasser gefüllt wird und in welchem sich ein Napfkolben b bewegen kann. Entsprechend der Temperatur der durch die Leitung flieſsenden Heizflüssigkeit, welche heiſses Wasser oder Dampf sein kann, wird sich die Füllung in a ausdehnen, also den Kolben b herausschieben. Diese Bewegung wird auf eine Klappe oder ein Ventil übertragen, durch welche der Zufluſs der Heizflüssigkeit geregelt wird. A. Walz in Düsseldorf (* D. R. P. Kl. 42 Nr. 33406 vom 6. März 1885) benutzt ebenfalls die entsprechend der Temperatur der als Wärmeträger dienenden Flüssigkeit entstehende Ausdehnung eines in die Leitung derselben eingeschalteten Körpers zur Einstellung von Regelungsventilen o. dgl. Um dabei einen möglichst groſsen Weg der letzteren zu erhalten, bildet Walz den Apparat als ein ziekzackförmig gebogenes Rohr R (Fig. 5 Taf. 29), welches von der Heizflüssigkeit durchströmt wird. Dieses Rohr ist mit seinen Enden in dem Träger T festgehalten und quer zur Richtung, in welcher die regelnde Ausdehnung stattfinden soll, durch starre Stäbe S verspreizt, welche, da sie von den Aenderungen in der Rohrwärme nur sehr wenig beeinfluſst werden, das Rohr R zwingen, nur nach oben seine Ausdehnung zu äuſsern. Hierdurch wird der zweiarmige Hebel H bewegt, welcher z.B., wie in Fig. 5 angenommen ist, ein die Zuführung von Luft zur Feuerung des Ofens der Heizungsanlage regelndes Ventil hebt oder senkt und gleichzeitig als Zeiger für die Stellung desselben dient, Walz und Windscheid in Düsseldorf bringen diesen Apparat insbesondere bei Wasserheizungsanlagen zur Ausführung. Es sei noch bemerkt, daſs auch ein wechselnder Druck der Heizflüssigkeit eine Bewegung des Rohres R hervorruft, also die durch die Temperatur entstehende Bewegung unterstützt. Walz hat ferner angegeben, daſs der Apparat auch zur Angabe der Temperatur des Raumes, in welchem derselbe aufgestellt ist, auf gröſsere Entfernung dienen kann, in welchem Falle das Rohr R aus anderem Metall hergestellt werden soll wie die übrigen Theile, so daſs die verschiedene Ausdehnung dieser Metalle Bewegungen hervorruft, welche auf einen Zeigerapparat einwirken. In ähnlicher Weise wie Walz benutzt auch Wilh. Schmidt (vgl. 1885 258 * 148) die Formänderung eines gebogenen Rohres zur Regelung der Dampferzeugung in einem Schraubenrohr-Dampfkessel. Ludw. Lorenz in Berlin (* D. R. P. Kl. 13 Nr. 33375 vom 11. März 1885, Zusatz zu * Nr. 31795, vgl. 1885 257 * 441) hat für einen Dampfkessel, bei welchem ein im Wasser liegendes, mit Dampf oder heiſsen Flüssigkeiten gespeistes Schlangenrohr zur Dampfentwickelung benutzt wird, einen selbstthätigen Zugregelungsapparat angegeben, wobei der mit dem Dampfdrucke wechselnde Wasserstand im Kessel das den Zug der Verbrennungsluft zur Feuerung oder den Abzug der Rauchgase regelnde Ventil beeinfluſst. Hierzu kann unmittelbar das Gewicht des Wassers verwendet werden, indem, wie aus Fig. 2 Taf. 29 zu entnehmen, mit dem Kessel A ein geschlossenes Gefäſs B durch Gelenkröhren C verbunden ist, so daſs in diesem das Wasser sich so hoch stellt wie im Kessel. Das Gefäſs B ist an einer Feder aufgehängt und trägt unten das Zugregelungsventil; je höher der Wasserstand in Folge abnehmenden Dampfverbrauches sich stellt, desto mehr sinkt das Gefäſs und desto mehr wird das Ventil geöffnet, das Feuer also verstärkt. Es kann auch der wechselnde Wasserstand in einem mit dem Kessel fest verbundenen Gefäſse zur Bewegung eines Schwimmers benutzt werden, welcher dann das Zugregelungsventil bethätigt. Für die in neuerer Zeit mit Vorliebe ausgeführte Niederdruck-Dampfheizung sind verschiedene Regelungsvorrichtungen in Vorschlag gebracht, bei welchen durchgängig der Luftzug zur Feuerung entsprechend dem Wärmebedarfe der Heizungsanlage selbstthätig geregelt wird. Weniger zweckmäſsig scheint die der Firma C. Pieper in Berlin (* D. R. P. Kl. 13 Nr. 31138 vom 26. Oktober 1884) geschützte Vorrichtung zu sein. Es wird an die Dampfleitung der in Fig. 3 Taf. 29 dargestellte Apparat angeschlossen, so daſs der Dampf unter das mit einem Bleigewichte c oder durch eine Feder belastete Sicherheitsventil d strömen kann; das letztere wird dadurch gehoben und der Dampf gelangt hierauf unter einen Kolben f, wobei die Bewegung desselben auf das Regelungsventil übertragen wird. Die ins Freie mündenden Ausströmungsöffnungen e sind enger als der Durchgangsquerschnitt des Sicherheitsventiles d, so daſs ein Ueberdruck auf den Kolben f stattfindet; statt des letzteren kann auch eine elastische Platte verwendet werden. Mit einer solchen aber wird allein der Apparat brauchbar sein; denn bei Verwendung eines Kolbens wird dieser stets in seine höchste Stellung geschoben werden, sobald ein Ueberdruck auf die untere Kolbenfläche vorhanden ist, gleichgültig, wie groſs dieser Ueberdruck ist. Es wird also nicht eine Regelung des Luftzuges entsprechend dem Dampfdrucke eintreten, sondern die regelnde Klappe stets völlig geschlossen werden, sobald überhaupt der Dampf im Stande ist, den Kolben zu bewegen. Eine Verbesserung seines Zugreglers will A. Bechem in Hagen (* D. R. P. Kl. 42 Nr. 34348 vom 17. Juli 1885, Zusatz zu * Nr. 17956, vgl. 1882 245 * 55) dadurch erreichen, daſs das bewegliche Rohr an einer in der lothrechten Achse desselben angeordneten, durch eine Mutter in ihrer Spannung regelbaren Spiralfeder angehängt ist. Hierdurch fällt der Hebel, welcher früher die Stellung des Regelungsrohres bewirkte, fort, ebenso die Geradführung des letzteren und die Anordnung wird einfacher und nimmt weniger Raum ein. Für den von Käuffer angegebenen Zugregler (vgl. 1885 258 * 6) hat C. Kalkbrenner in Wiesbaden (* D. R. P. Kl. 13 Nr. 32541 vom 5. December 1884) folgende Aenderung vorgeschlagen: Mit dem Standrohre des Kessels ist ein Windkessel verbunden, aus dessen Luftraume ein Röhrchen in einen aus elastischem Material zu fertigenden Ballen führt, der in dem Rohre angeordnet ist, durch welches allein die Luft nach der Feuerung ziehen kann. Mit wachsendem Dampfdrucke steigt das Wasser im Standrohre, also auch im Windkessel, preſst die in diesem befindliche Luft zusammen und diese bläht nun den Ballen auf, der den Luftzug entsprechend hemmt. Eine wesentliche Verbesserung der Käuffer'schen Anordnung ist in dieser Neuerung nicht zu ersehen. Herm. Martini in Chemnitz (* D. R. P. Nr. 33130 vom 3. Oktober 1883) will entsprechend der Temperatur der als Wärmeträger dienenden Flüssigkeit den Zutritt der Verbrennungsluft zur Kesselfeuerung oder den Abzug der Rauchgase oder beides zugleich regeln. Hierzu soll die in Fig. 6 Taf. 29 dargestellte Vorrichtung Verwendung finden: Das Heizrohr f ist durch das mit Luft oder Gas gefüllte Gefäſs a geführt, dessen Füllung sich also der Temperatur von f entsprechend ausdehnen wird. Das Gefäſs a steht durch das elastische Rohr z mit dem offenen, an einem Hebel b aufgehängten Gefäſse a1 in Verbindung; in das Rohr z ist das theilweise mit Flüssigkeit gefüllte Gefäſs o eingeschaltet. Bei zunehmender Spannung im Gefäſse a wird die Flüssigkeit aus o nach a1 gedrückt und letzteres wird mit gröſserem Gewichte an dem Hebel b wirken, so daſs eine den Luftzug regelnde Bewegung der Ventile k und l erfolgt; bei abnehmendem Drucke im Gefäſse a tritt Flüssigkeit von a1 nach o zurück und die Ventile heben sich wieder. Das Ventil l regelt den Zug der Luft nach der Feuerung, das Ventil k den Zug der Rauchgase im Rauchrohre; beide Ventile sind in einem Behälter e angeordnet, der im Kanäle der Rauchgase aufgestellt werden soll, um eine Vorwärmung der nach der Feuerung ziehenden Luft zu erhalten. Bei dieser Vorrichtung wird es schwierig sein, die überschüssige Wärme aus dem Gefäſse a stets rasch zu entfernen, damit die Temperaturschwankungen des Heizrohres f sich auch schnell der Luft in a mittheilen. Martini gibt an, es sollen hierzu besondere Kühlflächen am Gefäſse a angeordnet werden, etwa Röhren, durch weicht Auſsenluft streichen kann; doch wird diese Vorrichtung kaum ausreichend sein.

Tafeln

Tafel Tafel
									29

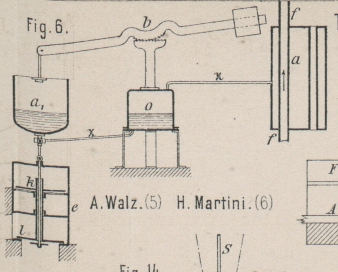

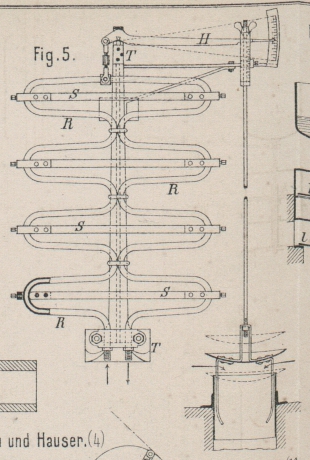

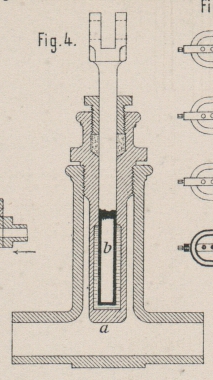

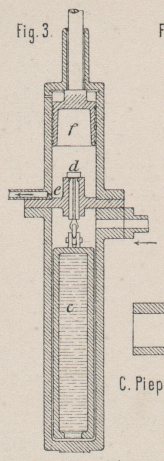

Tafel 29
