Titel: H. Hartig's Gaskraftmaschine.
Fundstelle: Band 260, Jahrgang 1886, S. 244
Download: XML

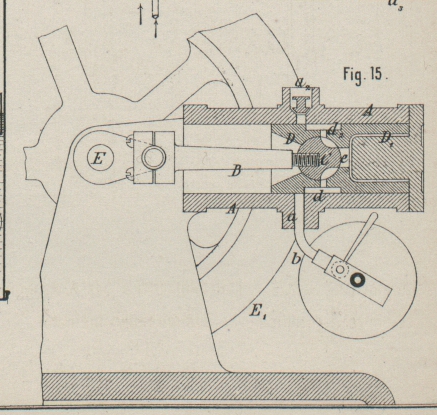

H. Hartig's Gaskraftmaschine. Mit Abbildungen auf Tafel 16. H. Hartig's Gaskraftmaschine. Bei der in Fig. 13 bis 15 Taf. 16 dargestellten, für den Betrieb von kleineren Arbeitmaschinen, wie Nähmaschinen u. dgl., bestimmten Gaskraftmaschine von H. Hartig in Brooklyn (* D. R. P. Kl. 46 Nr. 34527 vom 19. August 1885) ist das Einlaſsventil für das Gas- und Luftgemisch in den Kolben gelegt, so daſs es von der schwingenden Kolbenstange gesteuert wird. Der Arbeitscylinder A ist auf der unteren Seite mit Gas- und Lufteinlaſskanälen a, a1 und auf der oberen Seite mit einer Auslaſsöffnung a2 für die verbrannten Gase versehen. Die Auslaſsöffnung a2 enthält ein Rückschlagventil, welches das Entweichen der verbrannten Gase zuläſst, den Eintritt von Luft aber verhindert. Der Gaseinlaſskanal a ist mit einem Gaszuführungsrohre b verbunden, welches in bekannter Weise zur Regelung des Gaszuflusses mit einem Absperrhahne und einem Gasbehälter versehen ist. Von dem Rohre b zweigt ein Rohr nach dem Zündrohre ab. Ueber der Zündflamme im Zündrohre ist am Cylinder ein Kamin A1 befestigt, um die Flamme in gerader Richtung nach dem Zündkanale a3 (Fig. 13) zu ziehen, welcher im Cylinder A oberhalb des Zündrohres gelegen ist. Der Kolben D ist entsprechend den Kanälen a, a1 und a2 im Cylinder mit Kanälen d, d1 und d2 versehen. Diese Kanäle kommen im geeigneten Augenblicke mit den Kanälen a, a1 und a2 in Verbindung. Im Kolben D befindet sich in dem becherartig gestalteten Ende D1 der Verbrennungsraum für das Gas- und Luftgemisch; hier ist der Zündkanal d3 (Fig. 14) vorgesehen, welcher bei der Bewegung des Kolbens D mit dem Zündkanale a3 des Cylinders A in Verbindung kommt. Der Zündkanal d3 enthält das gewöhnliche Rückschlagventil, das denselben in dem Augenblicke schlieſst, in welchem die Explosion stattfindet. Durch die Oeffnung e des Kolbens steht der Verbrennungsraum gemäſs der Stellung des Kolbens und des gleichzeitig den Gelenkzapfen für die Kolbenstange B bildenden Drehschiebers C mit dem Einlaſs- oder dem Auslaſskanale des Drehschiebers und mit den Ein- oder den Auslaſsöffnungen des Kolbens und des Cylinders in Verbindung. Der Drehschieber C ist schwach kegelförmig, genau in eine entsprechende Bohrung des Kolbens eingepaſst und wird durch eine Spiralfeder, welche in den Körper des Drehschiebers eingelassen ist und durch eine in den Kolben eingesetzte und von Nasen desselben gefaſste Platte e1 in der richtigen Lage erhalten. Wenn der Kolben D am Ende seines Hubes ankommt, so sperrt der Drehschieber C die Verbindung zwischen der Verbrennungskammer des Cylinders und den Einlaſs- und Auslaſskanälen des Kolbens und des Cylinders ab. Wenn dagegen der Kolben durch das auf der Welle E sitzende Schwungrad E1 von dem geschlossenen Ende des Cylinders entfernt wird, so stellt der Drehschieber die Verbindung zwischen der Verbrennungskammer und den Gas- und Lufteinlaſskanälen her. Sobald die erforderliche Menge Gas und Luft eingesaugt ist, kommen die Zündkanäle des Cylinders und Kolbens mit einander in Verbindung, die Zündflamme wird eingesaugt und die Explosion findet statt. Beim Rückgänge des Kolbens erfolgt dann der Ausstoſs der verbrannten Gase in ähnlicher Weise.

Tafeln

Tafel Tafel
									16
Tafel 16
