E. Villeroy's Kollerwerk mit geneigter
Achse.Mit Abbildungen.E. Villeroy's Kollerwerk mit geneigter Achse.Ein Kollerwerk, bei welchem das zu zerkleinernde Material durch eine rollende schwere Kugel
zerquetscht wird, hat E. Villeroy in Schramberg (* D.
R. P. Kl. 50 Nr. 31804 vom 9. November 1884) in Vorschlag gebracht und
veranschaulichen die Textfiguren zwei Ausführungen desselben.
[Fig. 1., Bd. 259, S. 15]
[Fig. 2., Bd. 259, S. 15]

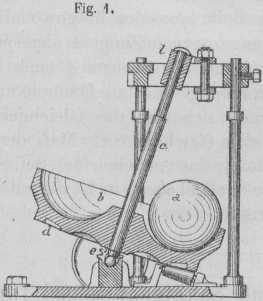

In einer ringförmigen Schale b läuft die
Kugel a und wird das Rollen derselben entweder durch
Drehung der geneigt liegenden Schale (wie in Fig. 1),
oder durch ein fortwährendes Schwenken der Schale (wie in Fig. 2) hervorgebracht. In Fig. 1 ruht die
Achse c der Schale b unter
letzterer in einem kugelförmigen Spurlager und oberhalb in einem verstellbaren
Halslager., womit die Neigung der Schale zu verändern ist. Auf der niederen Seite
wird die Schale b noch von einer Laufrolle unterstützt,
um die Bewegung zu erleichtern; diese wird durch ein von Riemenscheiben
angetriebenes Kegelrad e hervorgebracht, welches in
einen Zahnkranz d auf der unteren Seite der Schale

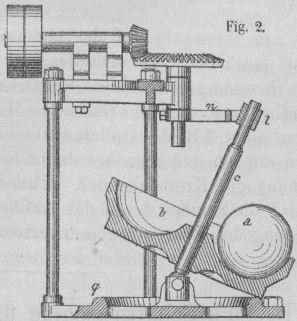

greift.Bei der zweiten Ausführung Fig. 2 sitzt das obere
Halslager l der Schalenachse c an zwei Zapfen drehbar an einer Kurbel n,
welche durch das angegebene Vorgelege umgedreht wird. Dabei wird das Ende der Achse
c mitgenommen und die Schale um den unteren
Kugelzapfen der Achse auf dem erhöhten Rande q der
Grundplatte herumgeschwenkt. Um auch hier die Neigung der Schale verändern zu
können, ist der Kurbelarm n auf seiner Welle in der
Höhe verstellbar angeordnet.
