Titel: Heinr. Kessler's Fräs- und Bohrmaschine für kugelförmige Hahnkörper.
Fundstelle: Band 257, Jahrgang 1885, S. 306
Download: XML

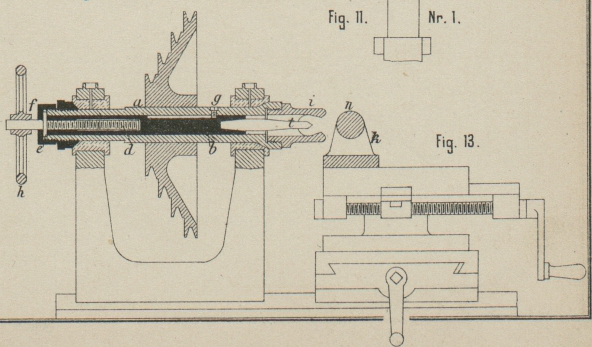

Heinr. Keſsler's Fräs- und Bohrmaschine für kugelförmige Hahnkörper. Mit Abbildungen auf Tafel 21. H. Keſsler's Fräsmaschine für Kugelhähne. Zum Fräsen und gleichzeitigen Ausbohren von kugelförmigen Hahnkörpern und ähnlichen Gegenständen hat Heinr. Keſsler in Oberlahnstein (* D. R. P. Kl. 49 Nr. 32125 vom 2. December 1884) die in Fig. 12 und 13 Taf. 21 dargestellte Einrichtung an einer Drehbank getroffen. In den Spindelstock ist eine hohle Spindel a eingelegt, welche auf beiden Seiten mit dem üblichen Kegel versehen ist. In das Innere der Spindel ist die stählerne Bohrstange b eingesetzt, welche durch die Schraube d vor und zurück bewegt werden kann. Zu diesem Zwecke ist an letzterer ein Bund e angebracht, welcher durch die Ueberwurfmutter f an dem Spindelende festgehalten wird; ferner ist am hinteren Ende von d ein Handrad h aufgesetzt. In die Bohrstange b ist eine Nuth Ungehobelt, in welcher das Ende der in die Spindel eingeschraubten Stellschraube g steht und hierdurch bewirkt, daſs die Bohrstange bei Umdrehung der Spindel mitgenommen wird. In das vordere Ende der Bohrstange werden die betreffenden Bohrer zum Durchbohren und Ausfräsen der Hahngehäuse eingesetzt. Schlieſslich wird auf das vordere Ende der Spindel der hohle Fräser i aufgeschraubt, dessen beide Spitzen die Kugelform des Hahnkörpers herstellen. Der in dem Doppelwinkel k durch die Stellschrauben l und m eingespannte Hahnkörper n wird mittels des Supports, auf dessen oberer Platte der Doppelwinkel befestigt ist, dem Fräser i genähert oder von demselben entfernt. Die Stellschraube m hat eine runde Spitze, wird durch den hinteren Winkellappen geschraubt und durch eine Gegenmutter festgestellt, während die Stellschraube l dagegen eine gehärtete vierkantige Spitze besitzt und durch eine drehbare Büchse p geschraubt wird. Die Büchse p ist in den vorderen Winkellappen eingelegt und durch den Deckel q gehalten. Durch Drehen von l mittels des Handrades r wird der Hahnkörper n dann beim Fräsen bewegt. Wenn die Kugelform fertig gefräst ist, wird der Hahnkörper n etwas vom Fräser entfernt und das Handrad h irgendwie gebremst, wodurch die Bohrstange b sich vorwärts bewegt und durch den eingesetzten Bohrer t ein Loch in den Hahnkörper bohrt; bei weiterer Vorwärtsbewegung der Bohrstange kommt der mittlere Theil des Bohrers in Thätigkeit, welcher als Kegelfräser wirkt und das soeben gebohrte Loch treibt.

Tafeln

Tafel Tafel
									21
Tafel 21
