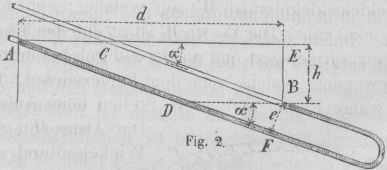

Manometer mit freier Luft zur Messung schwacher Spannungen. Mit Abbildungen. Adnet's Manometer. Um mit dem offenen Luftmanometer eine genaue Messung schwacher Druckunterschiede, wie sie z.B. beim Leuchtgase, beim Zuge von Schornsteinen u.s.w. vorkommen, zu ermöglichen und den Einfluſs der Kapillarität möglichst abzuschwächen, gibt nach der Revue industrielle 1884 S. 511 A. Adnet dem Manometer eine geneigte Lage, liest den wagerechten Abstand beider Flüssigkeitsstände an einer Theilung ab und berechnet aus diesem, aus dem gegebenen Abstande beider Röhrenarme und dem Neigungswinkel den Höhenunterschied. Fig. 1., Bd. 255, S. 471 Fig. 2., Bd. 255, S. 471 Fig. 1 dient zur Veranschaulichung des in Rede stehenden Verfahrens. Das Instrument besteht aus der auf einem Brette gelagerten und längs demselben verschiebbaren U-Röhre AC, welche mit Hilfe einer in der Mitte des Brettes angebrachten Schraube und Feder festgestellt werden kann. Von zwei in dieser Mitte sich schneidenden starken Linien EF und GH bildet die erstere mit der Manometerachse einen Winkel von 90°, die zweite einen Winkel, welcher sich nach dem gewünschten Grade der Genauigkeit richtet. Eine an das Ende A sich anschlieſsende biegsame Röhre vermittelt die Verbindung mit dem Gase, dessen Spannung gemessen werden soll. Handelt es sich also um einen schwachen Druck, so neigt man das Instrument, bis die Linie GH mit beiden Flüssigkeitsspiegeln zusammenfällt, und liest den Abstand der letzteren an der zu GH senkrechten Theilung ab. Bezeichnet man mit Bezug auf Fig. 2 den wagerechten Abstand AE beider Flüssigkeitsspiegel A und B mit d, ihren Höhenunterschied BE mit h, den Abstand BF beider Röhrenarme mit e und den Winkel BDF = BCE mit α, so hat man: e=BD\ sin\ \alpha=AC\ sin\ \alpha und hieraus A\,C=\frac{e}{sin\,\alpha}, ferner: \frac{h}{C\,E}=tg\,\alpha, woraus C\,E=\frac{h}{tg\,\alpha} mithin ist: d=A\,C+C\,E=\frac{e}{sin\,\alpha}+\frac{h}{tg\,\alpha} Diese Formel benutzt Adnet zur Berechnung von Tabellen, welche die relativen Werthe von d und h für einen bestimmten Abstand e der Röhrenarme und verschiedene Neigungswinkel a umfassen, aus denen sich die schwächsten Spannungen für alle Fälle der Praxis mit groſser Genauigkeit bestimmen lassen.
