Titel: Vahlberg's Nuthenfräsapparat für Holzrahmen u. dgl.
Fundstelle: Band 255, Jahrgang 1885, S. 327
Download: XML

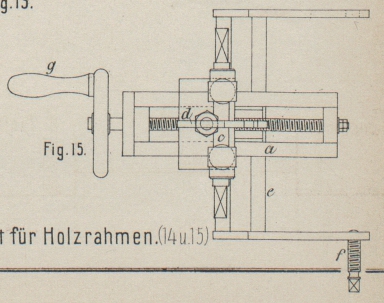

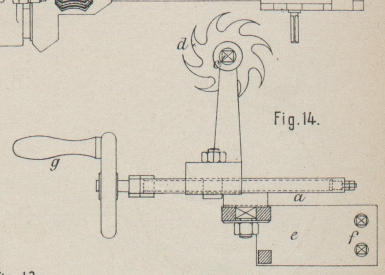

Vahlberg's Nuthenfräsapparat für Holzrahmen u. dgl. Mit Abbildungen auf Tafel 23. Vahlberg's Nuthenfräsapparat für Holzrahmen u. dgl. Zum Einfräsen der Nuthen für Fischbänder in hölzerne Rahmen dient nach dem Vorschlage von H. Vahlberg in Braunschweig (* D. R. P. Kl. 38 Nr. 28810 vom 17. März 1884) ein Scheibenfräser d (Fig. 14 und 15 Taf. 23), welcher durch ein auf die Welle c gestecktes Handrad bethätigt wird. Der Apparat wird mittels des Rahmens e und Spannschrauben f an die zu bearbeitende Thür oder das Fenster befestigt; dann wird der Fräsersupport a vom Handrade g entsprechend vorgeschoben und der Fräser d umgetrieben, so daſs dieser eine seiner Gröſse entsprechende Nuth einschneidet. Der Fräser soll so geformt werden, daſs die Späne aus der Oeffnung herausfliegen können.
