Titel: W. H. K. Bradford's Messer für Korkschneidmaschinen.
Fundstelle: Band 255, Jahrgang 1885, S. 148
Download: XML

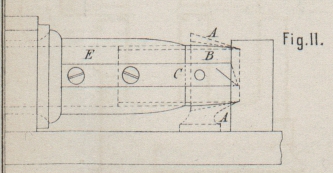

W. H. K. Bradford's Messer für Korkschneidmaschinen. Mit Abbildungen auf Tafel 10. [Bradford's Messer für Korkschneidmaschinen.] Die in Fig. 11 bis 13 Taf. 10 dargestellte Neuerung an Korkschneidmaschinen von W. H. K. Bradford in London (* D. R. P. Kl. 38 Nr. 28849 vom 1. April 1884) bezieht sich auf solche zur Anfertigung cylindrischer Korke mittels eines schnell umlaufenden röhrenförmigen Messers. Dieses Messer B ist dicht hinter seiner Schneide mit einer Hülse A umgeben, welche die abgeschnittenen Korkstreifen sofort vom Messer entfernen soll, um unnöthige Reibung und Wärmeerzeugung an diesem zu verhindern. Die fertig geschnittenen Korke wandern durch das hohle Messer und den Schaft. Statt der feststehenden Hülse A kann auch ein entsprechend geformter Arm C mit der Spindel E verbunden werden: derselbe schleudert dann die Abschnitte seitwärts vom Messer fort, wobei den Arm ein radial hervorstehender Stift unterstützt. Das Messer B kann nach Fig. 13 mit mehreren Schneiden F an seinem Rande versehen werden; diese sind entweder durch Ausschneiden eines röhrenförmigen Messers hergestellt, oder als abnehmbare Schneiden an einen röhrenförmigen Messerkopf angesetzt. Diese Anordnung der Schneiden am Messer soll eine Vergröſserung der Schneiden, also der Wirkung erzielen. Um die zum Messer zugeführten Korkstreifen vor dem Herauswerfen aus der Rinne zu schützen, ist über letzterer eine Deckschiene angebracht, welche leicht abnehmbar ist.
