E. Schermerhorn's Fräsvorrichtung. Mit Abbildung. Schermerhorn's Fräsvorrichtung. In Scientific American. 1884 Bd. 50 S. 136 ist eine sehr einfache Fräsvorrichtung mit Handbetrieb von E. Schermerhorn in New-York beschrieben, welche wohl geeignet erscheint, in kleineren., nicht mit eigentlichen Fräsmaschinen ausgestatteten Werkstätten die kostspielige Feilenarbeit in vielen Fällen entbehrlich zu machen.

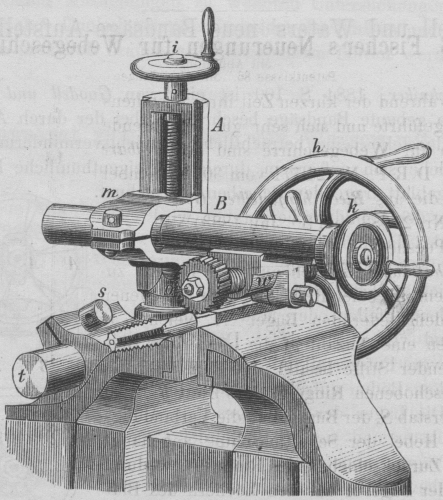

Wie aus nachstehender Abbildung hervorgeht, kann diese Vorrichtung in ähnlicher Weise, wie die bekannten kleinen Handstoſsmaschinen, mit einem gewöhnlichen Schraubstocke in Verbindung gebracht werden, z.B. durch Festklemmen des cylindrischen Fuſstheiles i in einer an den Schraubstock angegossenen aufgeschlitzten Hülse mittels der Schraube s. In dem Fuſse t ist drehbar der senkrechte Ständer A, auf dessen Schlittenführung mittels der Spindel i der als Klemmhülse ausgeführte Schlitten m auf und ab bewegt werden kann. In dieser Hülse wird dreh- und verschiebbar der hohle Arm B gehalten, auf welchem mittels einer von dem Handrädchen k zu betätigenden Spindel der das Lager für die Frässpindel o tragende Schlitten w verschoben werden kann. Die Frässpindel o, welche durch das Handrad h Drehung empfängt, ist zunächst in einer auſsen mit Schraubengewinde versehenen Hohlspindel gelagert und kann mit derselben in der Klemmhülse des Schlittens w vor- und zurückgeschraubt werden. Diese verschiedenen Einrichtungen ermöglichen also, daſs die Fräse bei der Arbeit die verschiedensten Lagen gegen das Werkstück einnehmen und nach allen 3 Richtungen des Raumes nachgestellt werden kann. Statt der Fräse kann an der Spindel o auch ein gewöhnliches Klemmfutter befestigt werden, in welches man einen Bohrer einspannt, um den Apparat als Bohrmaschine zu verwenden. Spannt man auf die Spindel p eine Kreissäge auf, so kann man mit derselben Werkstücke, Eisenstäbe u. dgl. abschneiden. Durch Lüftung der Schraube s kann der ganze Apparat leicht zurückgeklappt und dann der Schraubstock zu anderer Arbeit benutzt werden.
