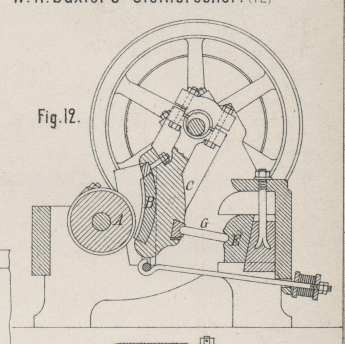

W. H. Baxter's neuer Steinbrecher. Mit Abbildung auf Tafel 6. [W. H. Baxter's neuer Steinbrecher.] Fig. 12 Taf. 6 stellt einen neuen Steinbrecher von W. H. Baxter und Comp. in Leeds dar, welcher nach dem Iron, 1884 Bd. 24 S. 179 auf der Ausstellung zu Shrewsbury vorgeführt war und dort zu voller Zufriedenheit gearbeitet haben soll. Dieser Brecher ist hauptsächlich am Platze, wenn es sich darum handelt, das Material sehr klein zu zerkleinern, sowie auch dann, wenn mit derselben Maschine sehr verschiedenartiges Material zu zerkleinern ist. Wie aus der Abbildung zu ersehen, ist an Stelle des festen Backens beim Blake'schen Brecher (vgl. 1883 250 152) eine Walzet mit quergewellter Oberfläche angeordnet, vor welcher der nach einem Kreisbogen von gröſserem Halbmesser gekrümmte bewegliche Backen B auf und ab schwingt. Zu dem Zwecke ist derselbe in einem schweren Guſseisenklotze C befestigt, welcher auf dem mittleren excentrischen Kopfe der, wie üblich, mit schweren Schwungrädern versehenen Antriebswelle mittels eines geeigneten Lagerkopfes aufgehängt ist. Der Druck des zu zerkleinernden Materials wird durch die wackelnde Stütze G aufgenommen, welche andererseits auf dem durch einen Keil mit Schraube verschiebbarem Gleitklotze E steht, so daſs der Zwischenraum zwischen Walze A und Backen B mehr oder weniger eng gestellt werden kann, womit dann auch die Zerkleinerung des Materials bis zu jeder beliebigen Korngröſse geregelt wird. Die relative Bewegung des Backens B in Bezug auf die Walze A ist eine unvollkommene Wälzung, was für die Arbeit recht günstig sein mag.
